Beschreibung der Software 4.2.1 Live-Bild-Anzeige Menü Datei Bedienungsanleitung SIPLA CE S-Feeder Test Station 25 Meldungen Rechts n eben d em Kam era-Icon werden M eldungen angezeigt, z.B. w enn die USB-Kamera nicht an…

100%1 / 40
Beschreibung der Software
Hauptfenster
24 Bedienungsanleitung SIPLACE S-Feeder Test Station
Auf der rechten Seite des Dialogefeldes sehen Sie ein Standbild des eingestellten Zuführmoduls. Die zu
messenden Gurtpositionen (A) und die Förderermarke (B) sind durch orange-farbene Kreuze gekenn-
zeichnet. Um das Standbild zu aktualisieren, wählen Sie links erneut den entsprechenden Zuführmodul-
Typ aus.
Bedienelemente
(1) In der Auswahlliste der Zuführmodul-Typen markieren Sie den Zuführmodul-Typ, den Sie testen wol-
len.
(2) Mit der Schaltfläche Schrittweite 4mm [F4] stellen Sie die Schrittweite der 2x8 / 3x8 mm-
Zuführmodule auf die für den Test erforderlichen 4 mm ein. Alle anderen Zuführmodule müssen über
das Bedienfeld am Zuführmodul auf 4 mm Schrittweite eingestellt werden. Zur Korrektur der Zahnposi-
tion am Stiftrad, können sie die Schrittweite auch auf 2mm (shift F4) umstellen.
(3) Mit der Schaltfläche Förderer testen starten Sie den automatischen Test.
Alle Spuren des Zuführmoduls werden nacheinander gemessen.
Zur Korrektur der Zahnposition am Stiftrad, können sie die Schrittweite auch auf 2mm umstellen.
(4) Im Bereich Optionen wählen Sie aus der Auswahlliste die Spur des Zuführmoduls. Wenn Sie z.B.
oben den Typ 3x8 mm S ausgewählt haben, können Sie in der Auswahlliste darunter die linke (L), die
mittlere (M) oder die rechte Spur (R) auswählen.
Mit den Schaltflächen unter der Spur-Auswahlliste steuern Sie die oben ausgewählte Spur. Alternativ
können Sie die meisten Test-Funktionen auch durch das Drücken der entsprechenden Funktionstaste
aufrufen.
(5) In diesen Bereich können sie mit der Taste „Feederdaten auslesen“ die Daten aus dem Feeder laden
und anschauen.
Statusanzeige
Links unten im Dialogfeld wird der aktuelle Status des
S-Feeder Checking Device
in Form eines Kamera-
Icons angezeigt.
Live-Bild Förderermarke F8 Mit dieser Schaltfläche wechseln Sie in den Live-Bild-Modus, um die
Position der Förderermarke zu überprüfen.
Die anderen Schaltflächen des Dialogfelds sind nicht aktiv (ausge-
graut).
Um den Live-Bild-Modus zu verlassen, klicken Sie erneut auf diese
Schaltfläche.
Live-Bild Gurtposition F7 Mit dieser Schaltfläche wechseln Sie in den Live-Bild-Modus, um das
Spiel des Stiftrades manuell zu prüfen.
Die anderen Schaltflächen des Dialogfelds sind nicht aktiv (ausge-
graut).
Um den Live-Bild-Modus zu verlassen, klicken Sie erneut auf diese
Schaltfläche.
Einzeltakt F5 Mit dieser Schaltfläche takten Sie die ausgewählte Spur genau um
eine Position weiter.
Das Ergebnis des Tests wird im Hauptfenster als Standbild angezeigt.
Volle Umdrehung F3 Mit dieser Schaltfläche takten Sie die ausgewählte Spur genau um
eine Umdrehung des Stiftrades weiter.
Gurt auswerfen - Mit dieser Schaltfläche takten Sie die ausgewählte Spur, bis der ein-
gelegte Testgurt ausgeworfen wird. (maximal bis zum Ende des Test-
gurts, also 140 Takte)
Abbrechen - Mit dieser Schaltfläche brechen Sie den aktuell laufenden Test ab. Es
wird kein Ergebnis angezeigt.
Beschreibung der Software
4.2.1 Live-Bild-Anzeige Menü Datei
Bedienungsanleitung SIPLACE S-Feeder Test Station 25
Meldungen
Rechts neben dem Kamera-Icon werden Meldungen angezeigt, z.B. wenn die USB-Kamera nicht an den
PC angeschlossen ist.
Software beenden
Mit Klicken auf die Schaltfläche Schließen beenden Sie die aktuelle Sitzung.
4.2.1
4.2.1 Live-Bild-Anzeige
Live-Bild-Anzeige

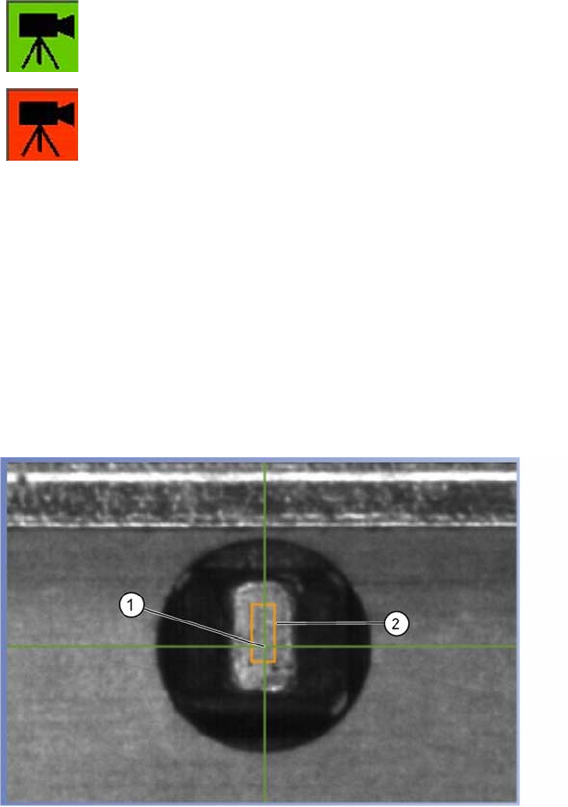

Im Live-Bild-Modus und während des automatischen Tests werden, zusätzlich zur Abbildung der
ausgewählten Spur, folgende Markierungen angezeigt:
(1) Das grüne Kreuz zeigt die gemessene Position der Lochmitte an.
Liegt die Position außerhalb des vorgegebenen Toleranzbereichs, wird das Kreuz rot angezeigt.
(2) Der vorgegebene Toleranzbereich wird als orange-farbenes Rechteck angezeigt.
4.3
4.3 Menü Datei
Menü Datei
Beenden
Mit diesem Befehl beenden Sie die
S-Feeder Test Software
.
4.4
4.4 Menü Extras
Menü Extras
Pitch setzen
Mit diesem Befehl starten Sie einen Dialog, in dem Sie die Schrittweite des zu testenden Zuführmoduls
einstellen können.
Sprache einstellen
Mit diesem Befehl können Sie die Sprache der Bedienoberfläche der
S-Feeder Test Software
umschal-
ten. Zur Auswahl stehen Deutsch und Englisch.
grün:
Die Kamera des
S-Feeder Checking Device
ist betriebsbereit, die Schaltflächen der
Bedienoberfläche sind aktiv.
rot:
Die Kamera des
S-Feeder Checking Device
ist NICHT betriebsbereit, die
Schaltflächen der Bedienoberfläche sind NICHT aktiv.
Überprüfen Sie, ob die USB-Kamera korrekt an Ihren PC angeschlossen ist.
Beschreibung der Software
Menü Hilfe 4.2.1 Live-Bild-Anzeige
26 Bedienungsanleitung SIPLACE S-Feeder Test Station
COM-Port auswählen
Mit diesem Befehl können Sie den COM-Port Ihres PCs auswählen, den Sie für die Kommunikation mit
dem
S-Feeder Checking Device
verwenden wollen.
Voreingestellter COM-Port ist COM1.
Funktionstest...
Mit diesem Befehl können sie zusätzliche Testfunktionen am Feeder aufrufen. Die Testfunktionen sind
im Job Guide „JG S-Feeder Care Test Station“ beschrieben.
Test ohne Feedermarke
Diese Funktion ist nur für 2x8 mm S Feeder verfügbar. Sollte an einen Förderer die Marke für die La-
geerkennung nicht auswertbar sein, kann man hier die Erkennung der Marke deaktivieren. Diese
Förderer dürfen an der Station nicht mit „Fördererlageerkennung“ verwendet werden!
Feedermanager Einstellungen
Dieser Menüpunkt wurde für die geplante Schnitstelle zum Feedermanager vorbereitet. Bitte beachten
sie die Beschreibung des aktuellen Feedermanager.
4.5
4.5 Menü Hilfe
Menü Hilfe
Über S-Feeder Test Station …
Mit diesem Befehl öffnen Sie ein Dialogfeld, in dem Informationen zu Ihrem
S-Feeder Checking Device
angezeigt werden.
Um die Anzeige zu beenden, klicken Sie auf die Schaltfläche Schließen.
Programmversion zeigt die Version der
S-Feeder Test Software
an.
Vorrichtung zeigt die Seriennummer der Kamera an.
Typedate zeigt dieVersion der Konfigurationsdaten an.
Kalibriert zeigt das Datum an, an dem das
S-Feeder Checking Device
zuletzt kalibriert
wurde.
