Servicearbeiten 6.1.2 Aus- und Einbau der Beleuchtung splatine Ersetzen der Ringl icht Beleuchtungsplatine Bedienungsanleitung SIPLA CE S-Feeder Test Station 35 Einbau Gehen Sie beim Einbau in umgekeh rter Reihen folge v…
Servicearbeiten
Ersetzen der Ringlicht Beleuchtungsplatine 6.1.2 Aus- und Einbau der Beleuchtungsplatine
34 Bedienungsanleitung SIPLACE S-Feeder Test Station
6.1.2
6.1.2 Aus- und Einbau der Beleuchtungsplatine
Aus- und Einbau der Beleuchtungsplatine
Ausbau
1. Öffnen sie die beiden Schrauben (1)
2. Heben sie die Abdeckung (2) ab.
3. Halten sie das Kameragehäuse fest und öffnen
sie die 4 Befestigungsschrauben (3).
4. Schieben sie das Gehäuse (4) nach oben ab.
5. Stecken sie das Kabel (5) von der Beleuch-
tungsplatine ab.
Servicearbeiten
6.1.2 Aus- und Einbau der Beleuchtungsplatine Ersetzen der Ringlicht Beleuchtungsplatine
Bedienungsanleitung SIPLACE S-Feeder Test Station 35
Einbau
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor wie für den Ausbau.
6. Öffnen sie die die 4 Befestigungsschrauben (6)
der Mattscheibe und entfernen sie diese.
7. Öffnen sie die 4 Stehbolzen (7) der Beleuch-
tungsplatine und entfernen sie diese.
Damit ist der Ausbau abgeschlossen!
HINWEIS
Korrekten Einbau beachten.
Achten Sie für den Einbau auf die korrekte Ausrichtung der Baugruppen, da ansonsten die kor-
rekte Montage nicht möglich ist.
1. Vergessen sie bitte nicht die Kunststoffscheibe
(1) am Stehbolzen
Beachten sie, dass sich die Steckbuchse für das
Anschlusskabel, auf der rechten Seite befindet!
Servicearbeiten
Ersetzen der Ringlicht Beleuchtungsplatine 6.1.3 Einstellen der Helligkeit
36 Bedienungsanleitung SIPLACE S-Feeder Test Station
Montieren sie das Kameragehäuse und führen sie die Kalibrierung durch.
6.1.3
6.1.3 Einstellen der Helligkeit
Einstellen der Helligkeit
Vorbereitende Schritte
➢ Die Teststation sollte für die Kalibrierung komplett, mit Mattscheibe und Kameragehäuse, montiert
sein.
► Stecken sie das Netzteil an und verbinden sie das USB – Kamerakabel mit dem PC.
► Schalten sie die Teststation ein.

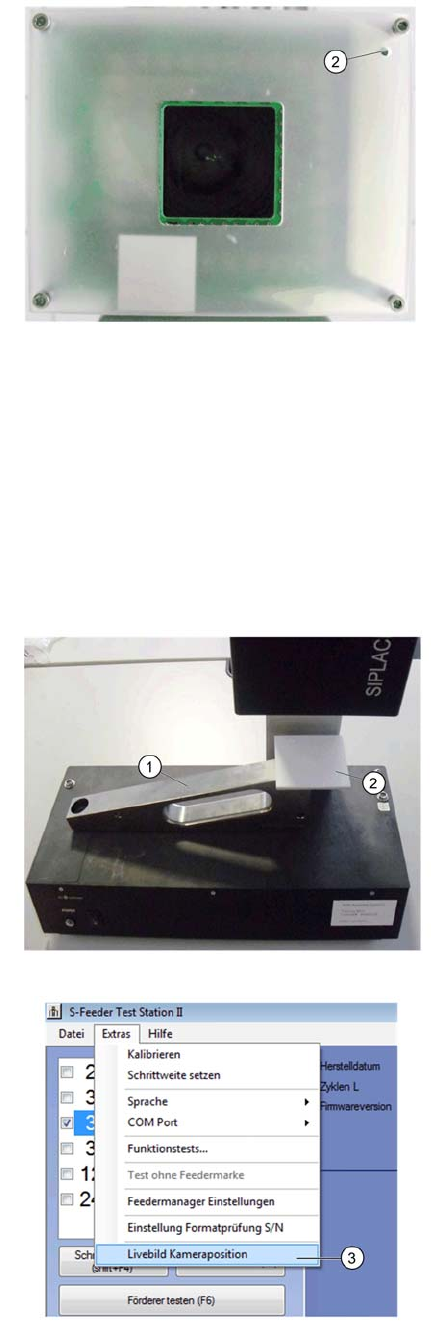

2. Beachten sie die richtige Einbaulage der
Durchführung (2) in der Mattscheibe!
Miese muss sich unter dem Potentiometer der Be-
leuchtungsplatine befinden.
Ziehen sie die Befestigungsschrauben vorsichtig
an!
1. Stellen sie das Kalibrierteil (1) auf den
Fördererstellplatz der Teststation.
2. Legen sie das Weissnormal 70x70 (2), wie im
Bild zu sehen, auf das Kalibrierteil.
Vermeiden sie unbedingt, dass das Weissnormal
verschmutzt oder beschädigt wird.
Vermeiden sie direkte Einstrahlung von Fremdlicht
– Quellen wie Decken- oder Tischbeleuchtung.
3. Starten sie die Testsoftware und gehen sie im
Menü „Extras“ auf „Livebild Kameraposition.
Die Kamera schaltet jetzt die Beleuchtung ein.
Lassen sie die Beleuchtung ca. 3 min eingeschal-
tet, bevor sie die Einstellung vornehmen.
