Servicearbeiten Ersetzen der Ringlicht Beleuchtu ngsplatine 6.1.3 Einstellen der Hell igkeit 38 Bedienungsanleitung SIPLACE S-Feeder Test Station

Servicearbeiten

6.1.3 Einstellen der Helligkeit Ersetzen der Ringlicht Beleuchtungsplatine

Bedienungsanleitung SIPLACE S-Feeder Test Station 37

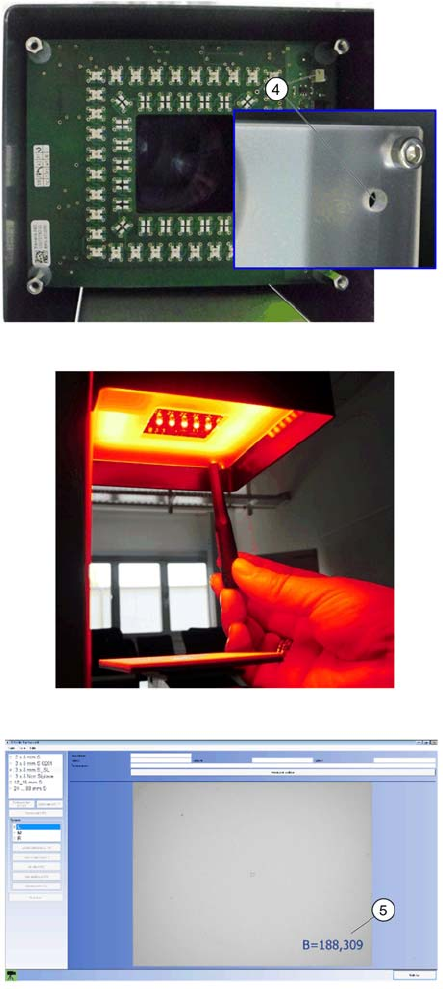

4. Stellen sie am Potentiometer (4) den Wert B für

Beleuchtungsstärke auf 190 +-10 ein.

Um einen Kurzschluss zu vermeiden, sollte der

Schraubendreher nicht leitfähig sein!

Je nach Art und Stärke der Umgebungsbeleuch-

tung, kann der Wert verfälscht werden.

Dunkeln sie die Teststation für die Einstellung ab.

Benutzen sie dazu aber kein reflektierendes Mate-

rial!

Achten sie dabei bitte auf das Weissnormal, da es

nur lose auf dem Kalibrierteil aufliegt!

Benutzen sie einen kleinen Abgleichschrauben-

dreher mit einer Klingenbreit < 1,5mm und einer

Stärke < 0,4mm.

Kommen sie beim Einstellen nicht mit den Fingern

in den Bildbereich der Kamera!

5. Kontrollieren sie den Wert B (5) während der

Einstellung. Wenn sie 190 +-10 eingestellt haben,

entfernen sie den Schraubendreher und kontrollie-

ren sie den Wert erneut.

Führen sie abschließend die Kalibrierung der Ka-

meraposition (Kapitel 3.6) durch. Entfernen sie

dazu das Weissnormal.
