保养调整说明书 13-4-5 MCM（Multi nozzle Control Module）线路板 （E9609729000） [功能] 进行部件定中心用传感器（MNLA）的控制。 MCM 线路板使用 MNLA 用的 4 轴用（E9609729000）线路板 2 块（左贴装头用，右贴装头用）。 [开关类的设定] ＭＣＭＲ（左） S3 S2 S1 1234 12345678 12345678 ON ＭＣＭＲ（右） S3 S2 S1 12…
保养调整说明书
13-4-4 总线桥接口线路板（40003313）
[功能]
总线桥接口线路板是使 Compact PCI 总线与 VME 总线相连，并能使 CPCI 向 VME 通信的线路板。

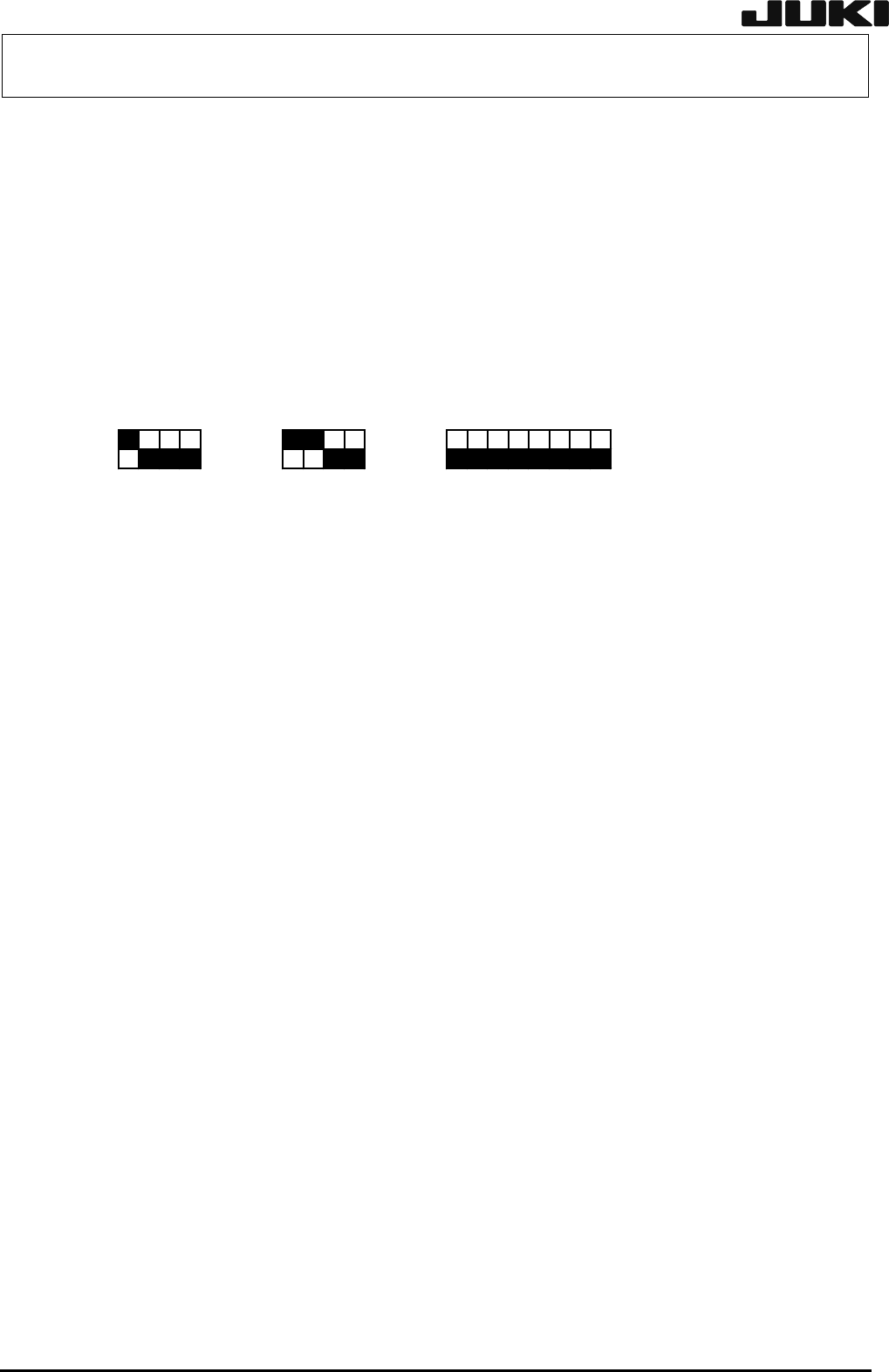

[设定开关的设定]
把线路板安装到控制装置时，请按照下列所示设置设定开关。
1234 1234 12345678
OFF OFF OFF
DS1 DS2 DS3
[LED 的意思]
SCON：VME 总线的控制器被设定后灯亮。通常，打开电源时一直处于灯亮状态。
[RST 开关]
按下 RST 开关，则 VMEbus 控制器复位。
请不要操作此开关。
[更换后的调整项目]
没有特别需要调整的项目。
13-10
Rev. 2.00
保养调整说明书
13-4-5 MCM（Multi nozzle Control Module）线路板 （E9609729000）
[功能]
进行部件定中心用传感器（MNLA）的控制。
MCM 线路板使用 MNLA 用的 4 轴用（E9609729000）线路板 2 块（左贴装头用，右贴装头用）。

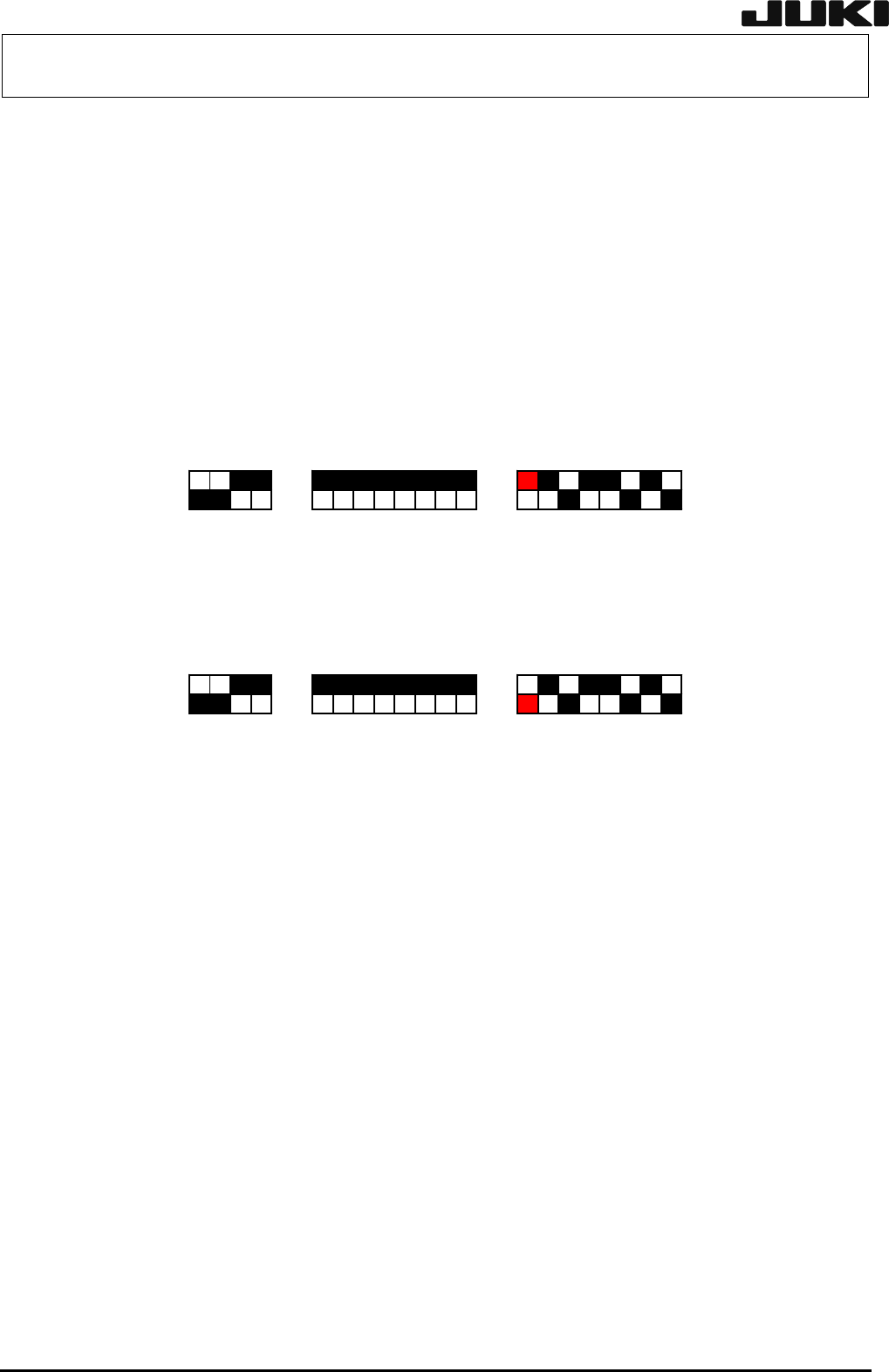

[开关类的设定]
ＭＣＭＲ（左）
S3 S2 S1
1234 12345678 12345678
ON
ＭＣＭＲ（右）
S3 S2 S1
1234 12345678 12345678
ON
[面板 LED]
起动时全部点亮后，依“SEN PWR”、“AB0”、“AB1”、“AB2”、“AB3”的顺序熄灯。
正常状态下仅“+24”亮灯。
[更换后的调整项目]
按照下面的顺序，进行 FLASH 内存的版本升级。
① 选项 → 更改用户级别处选择管理员。
② 维护 → 选择 M/S 参数设定。
③ 其它 → 版本升级 → 选择 MCM/MCMR。
13-11
Rev. 2.00
保养调整说明书
13-4-6 安全线路板（40007368）
[功能]
① 检测紧急停止开关，限制传感器，X 止动传感器，切断伺服电源。
② 检测保护罩打开开关，并通知软件控制部。
③ 通过传送带传感器中转线路板与 I/F 电路，传送线路板传送部与 ATC 部的传感器，电磁铁阀之
间的信号。
④ 对紧急停止开关进行检测，使 XY 轴，Zθ轴停止。
⑤ 安装 SMEMA I/F 电路。
⑥ 安装保存 M/S 参数的 FlashROM。

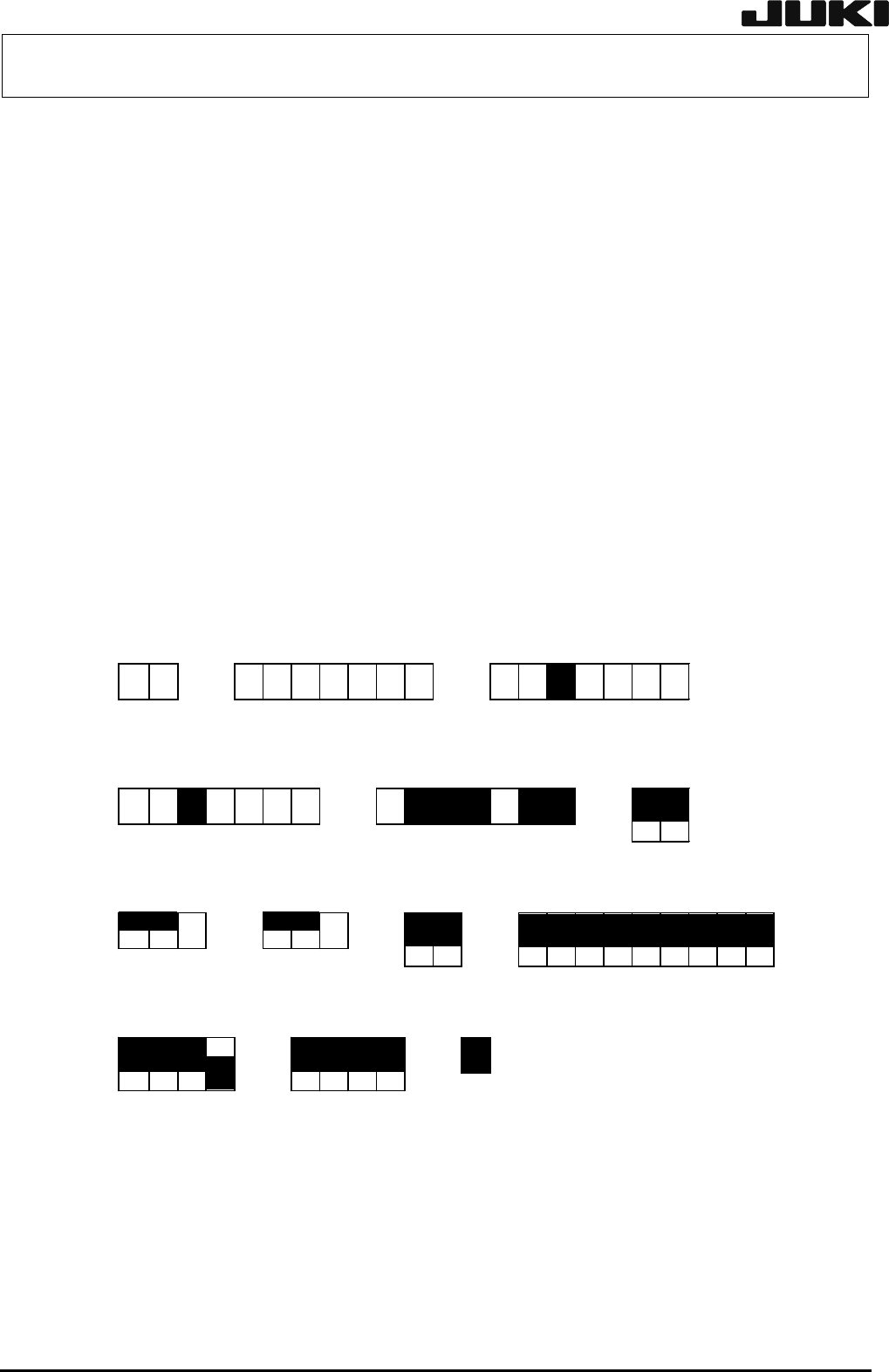

[开关类的设定]
在控制装置中使用的安全线路板组中，安装有跨接。参照下表，进行线路板跨接的设定。（在途色部
分处进行跨接）
242 142 14
131 131 13
W2 W3
21421436
113113
14
W4 W5
2626363 27
1515
141 25
W7 W8 W10
3123122
1
110110
W13W11 W12
W1
W6
W9
13-12
