保养调整说明书
9-2 过滤器件的更换
1） 在让滑动部分下降的同时，或左或右回转主体 45 度并拔下。
2） 左回转并卸下固定空气过滤侧的过滤器件 B 的树脂部件，同时能卸下过滤器件 B 并进行更换。
3） 左回转烟分离器侧的过滤器件 A，取下来进行更换。
4） 按照相反的顺序进行安装。
<注释>
在进行操作之前，先关闭蝶阀。
到过滤器件的寿命 2 年或者压力下降到 0.1MPa（1kgf/cm
2
）时进行更换。
滑动部分
树脂部件
空气过滤器
过滤器件 B
过滤器件 A
烟分离器
9-2
Rev. 2.00
保养调整说明书
危险
为防止因突然起动而发生事故，请切断电源后进行操作。
[10] 开关类

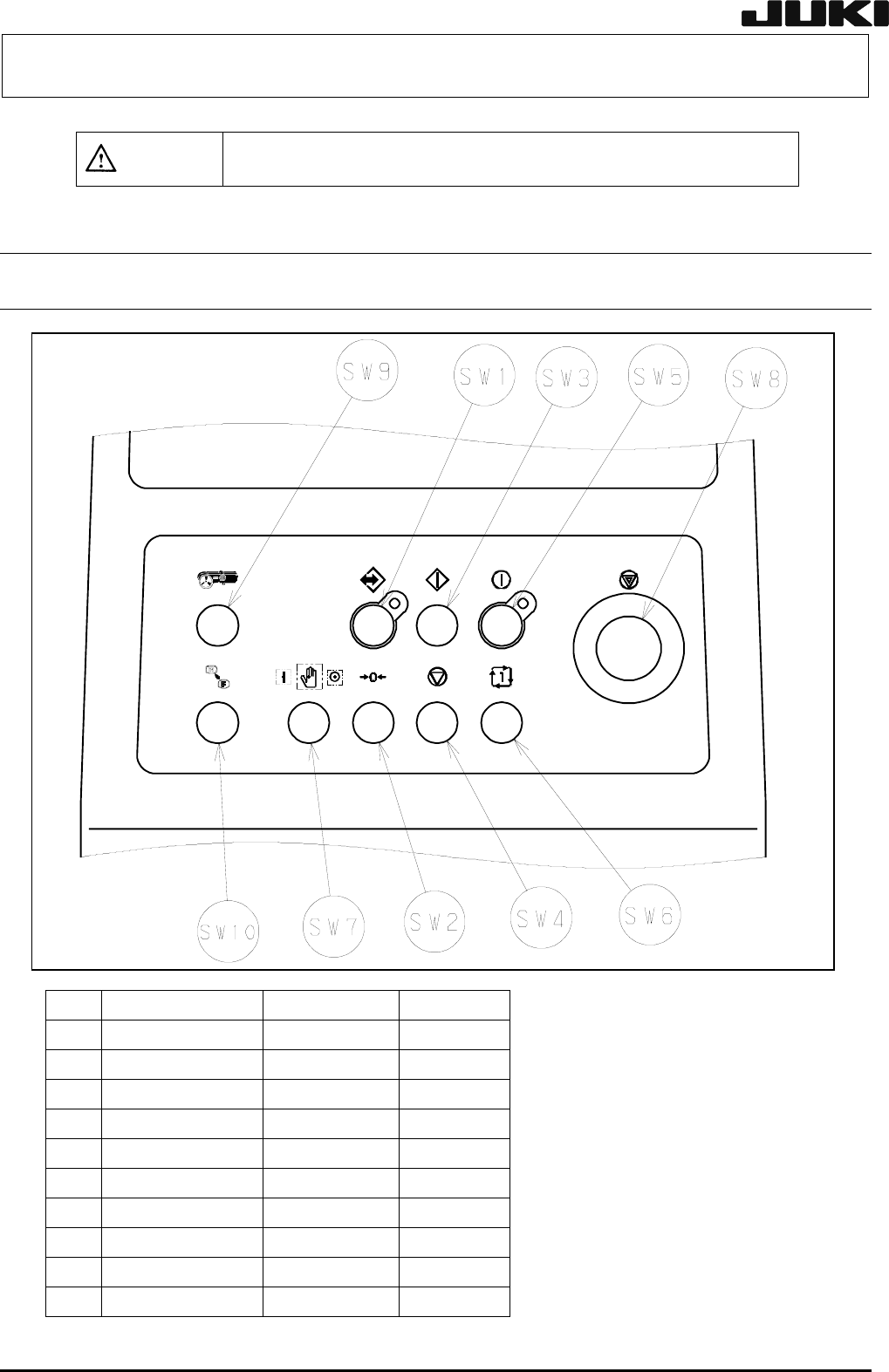

10-1 按钮式开关的更换
No. 名称 正面 背面
SW1 联机 标准 -
SW2 初始 标准 -
SW3 开始 标准 标准
SW4 停止 标准 标准
SW5 伺服自由 标准 标准
SW6 循环 标准 标准
SW7 设置 EN方法 -
SW8 紧急 标准 标准
SW9 储料可能 选项 选项
SW10 F/R选择 选项 选项
10-1
Rev. 2.00
保养调整说明书
货号 名称 个数
① L180E321000 开关面板 OP 1
② HX00354000D 线路板柱式螺栓12 4
③ 40012050 操作开关PCB ASM 1
④ HX00354000H 线路板柱式螺栓12.5 4
⑤ HA005520030 平面型 25mmφ 铝合金 4
⑥ HA005340020 开关变换器 6
⑦ HA00534006A LED 绿 2
⑧ HA005340060 LED 橙 2
⑨ HA00552001B 平面型照光透镜 25mmφ 绿 3
⑩ HA00552001A 平面型照光透镜 25mmφ 黄 2
⑪ HA005520010 平面型照光透镜 25mmφ 红 1
⑫ HA00534004A 带保护罩的面板型套壳 25mmφ 2
⑬ E1326715000 “紧急” 标签 1
⑭ L833E7210A0 紧急开关ASM 1
10-2
Rev. 2.00
