保养调整说明书 10-2 紧急停止开关的更换 1）紧急停止开关的位置紧急开关 ASM 紧急开关 ASM 紧急开关 ASM 紧急开关 ASM 10-3 Rev. 2.00

保养调整说明书

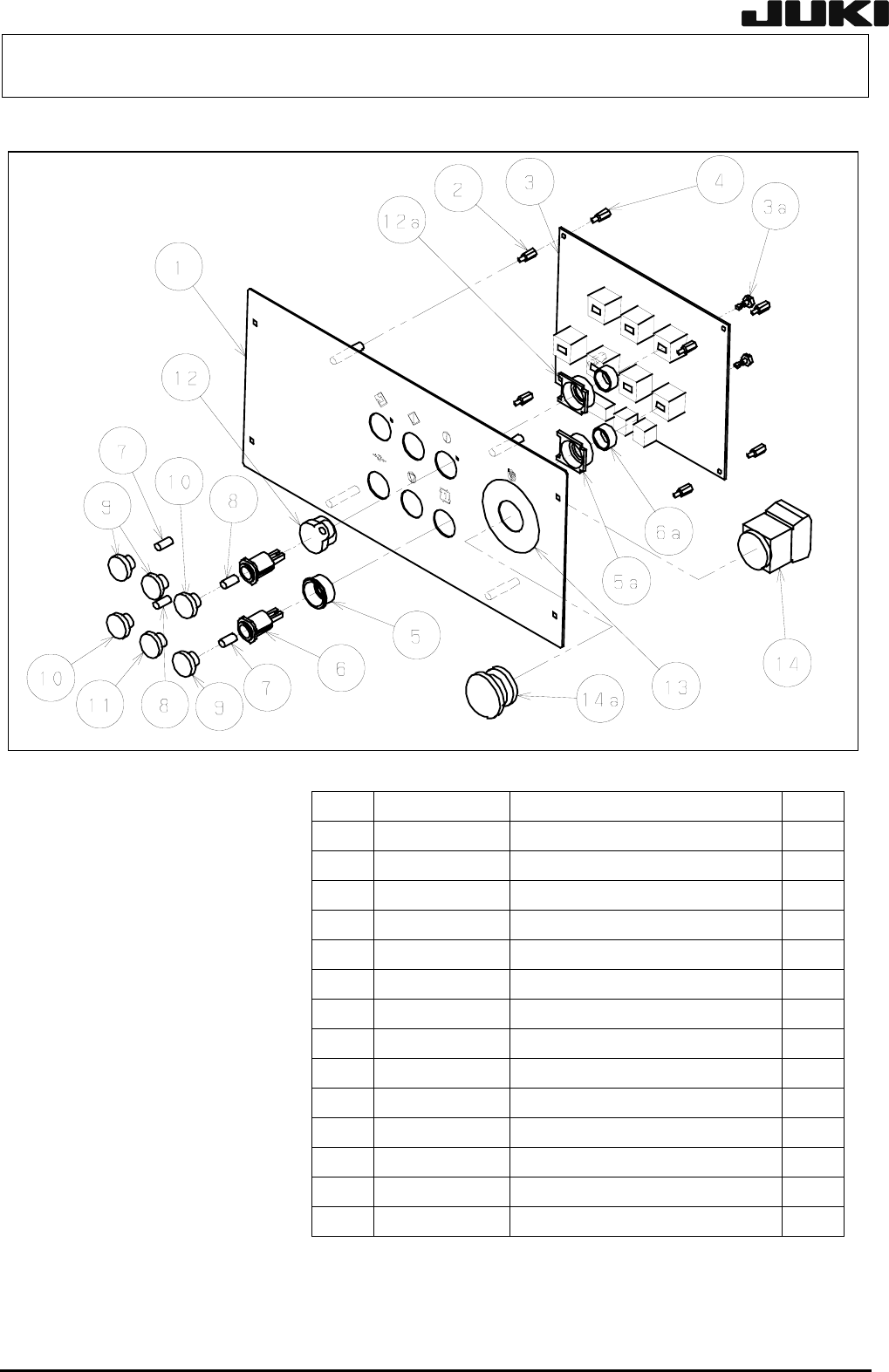

货号名称个数

① L180E321000 开关面板 OP 1

② HX00354000D 线路板柱式螺栓12 4

③ 40012050 操作开关PCB ASM 1

④ HX00354000H 线路板柱式螺栓12.5 4

⑤ HA005520030 平面型 25mmφ 铝合金 4

⑥ HA005340020 开关变换器 6

⑦ HA00534006A LED 绿 2

⑧ HA005340060 LED 橙 2

⑨ HA00552001B 平面型照光透镜 25mmφ 绿 3

⑩ HA00552001A 平面型照光透镜 25mmφ 黄 2

⑪ HA005520010 平面型照光透镜 25mmφ 红 1

⑫ HA00534004A 带保护罩的面板型套壳 25mmφ 2

⑬ E1326715000 “紧急” 标签 1

⑭ L833E7210A0 紧急开关ASM 1

10-2

Rev. 2.00

保养调整说明书

10-2 紧急停止开关的更换

1）紧急停止开关的位置

紧急开关 ASM

10-3

Rev. 2.00

保养调整说明书

紧急开关 ASM

操作单元

2）通过旋转螺丝取下与开关内侧相连的导线后，更换开关。

背面

正面

10-4
