保养调整说明书 10-3-2 操作键 1） 卸下 2 枚安装螺栓，更换操作键。 图 10-3-2 10-6 Rev. 2.00
保养调整说明书
10-3 无盖开关的更换
10-3-1 开关主体
① L125E521000 安全开关支架
② NM6060001SC 六角螺母M6
③ 40002254 开关导线盖ASM
④ SM4041601SC 圆头螺钉M4×16
10-5
Rev. 2.00
保养调整说明书
10-3-2 操作键

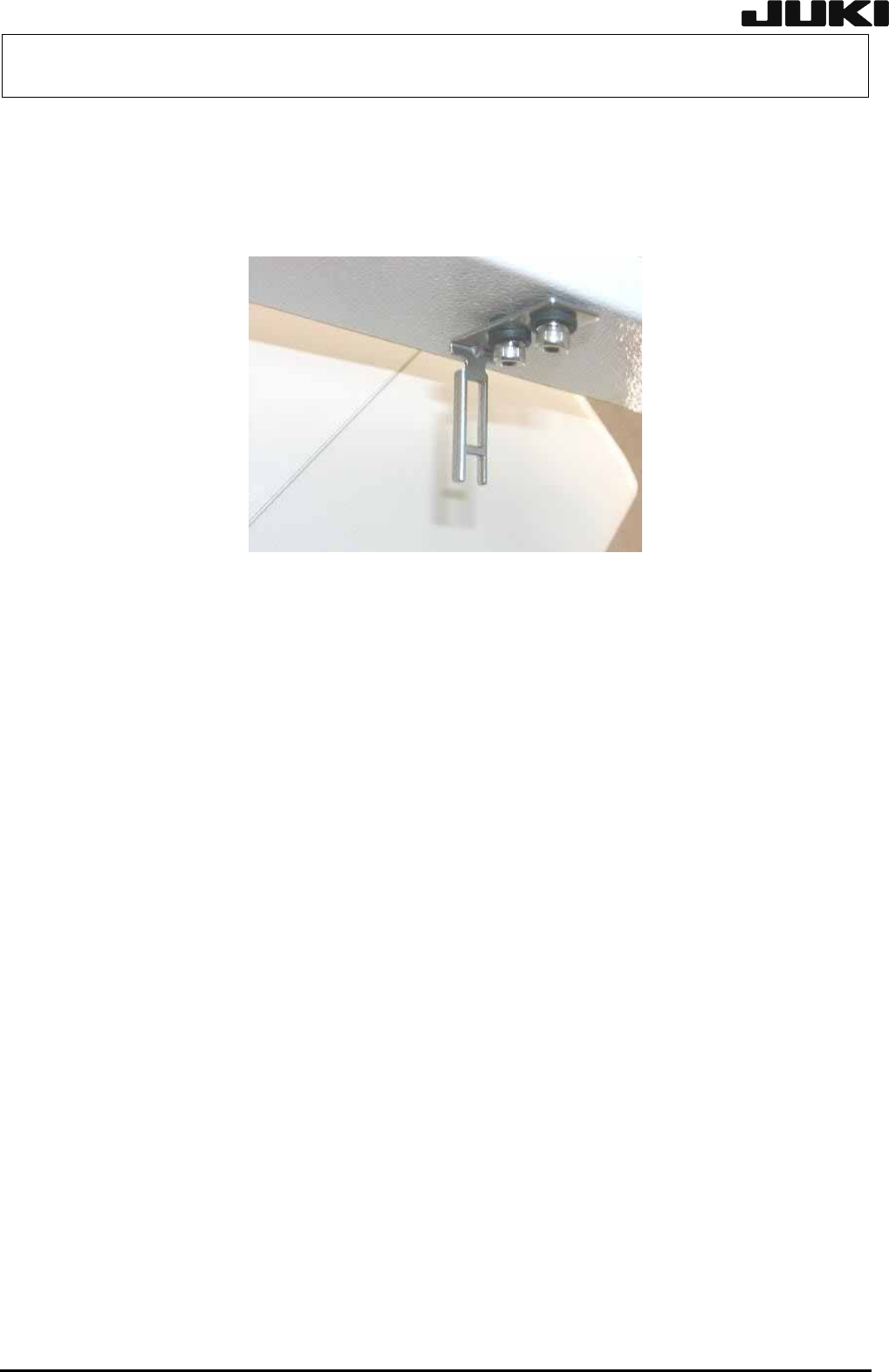

1） 卸下 2 枚安装螺栓，更换操作键。
图 10-3-2
10-6
Rev. 2.00
保养调整说明书
危险
为防止因突然起动而发生事故，请切断电源后进行操作。
[11] 供料器浮动传感器的更换，调整

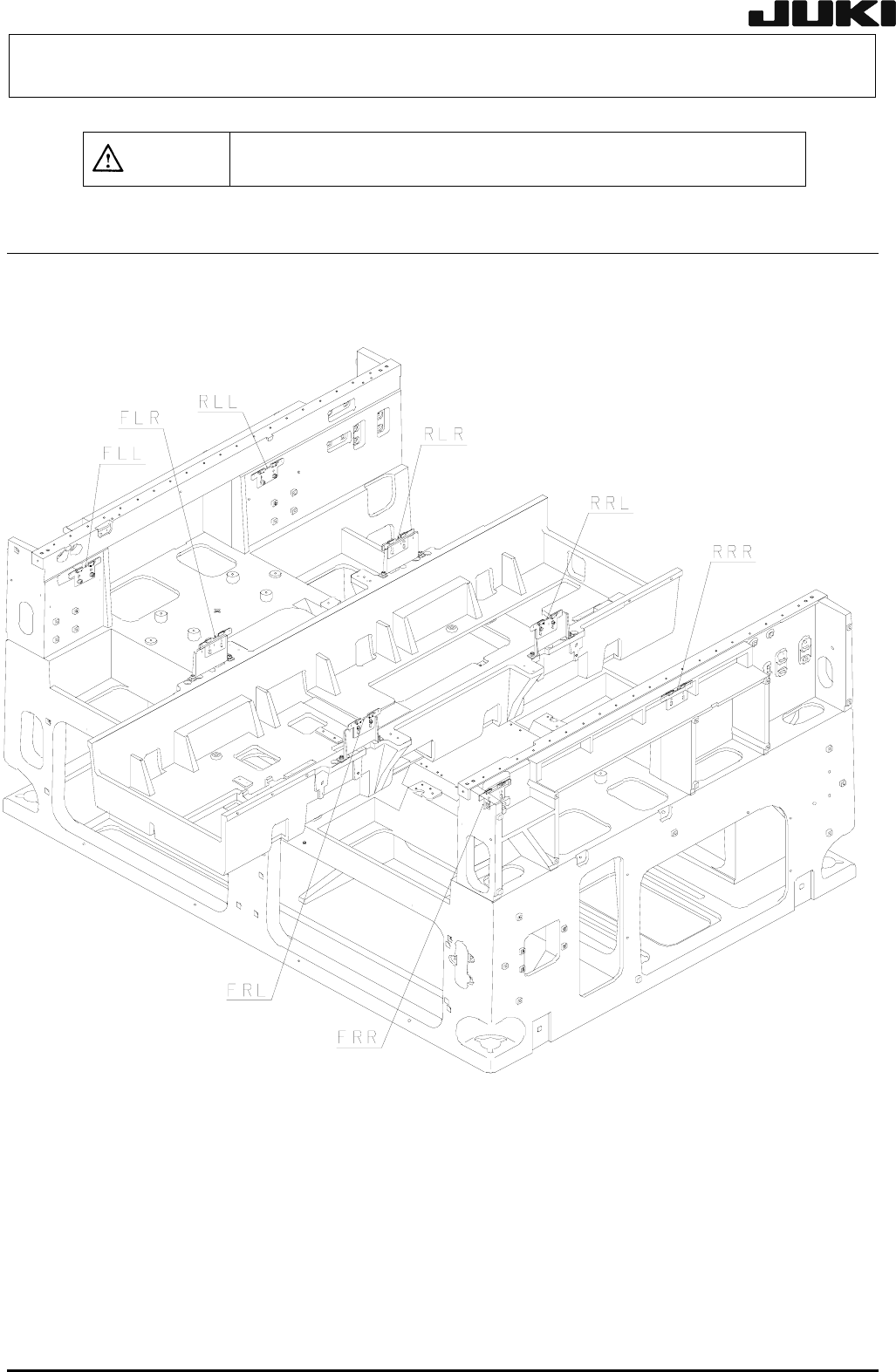

1） 根据下图所示卸下支架，并与实际的机器相结合更换某些位置的传感器。
⑧
⑦
⑥
⑤
④
③
②
①
图 11-1
11-1
