保养调整说明书 ⑤ RRR 支架组 图 11-6 ① L212E121000 浮动传感器支架 ② SM4020501SC 圆头螺钉 M2×5 ③ L830E1210A0 FF发射器 传感器（RR-F）ASM ④ L830E7210A0 FF接收器 传感器（RR-R）ASM ⑥ RRL 支架组 图 11-7 ① L212E121000 浮动传感器支架 ② SM4020501SC 圆头螺钉 M2×5 ③ L830E3210A0 FF接收器 …
保养调整说明书
③ FLR 支架组

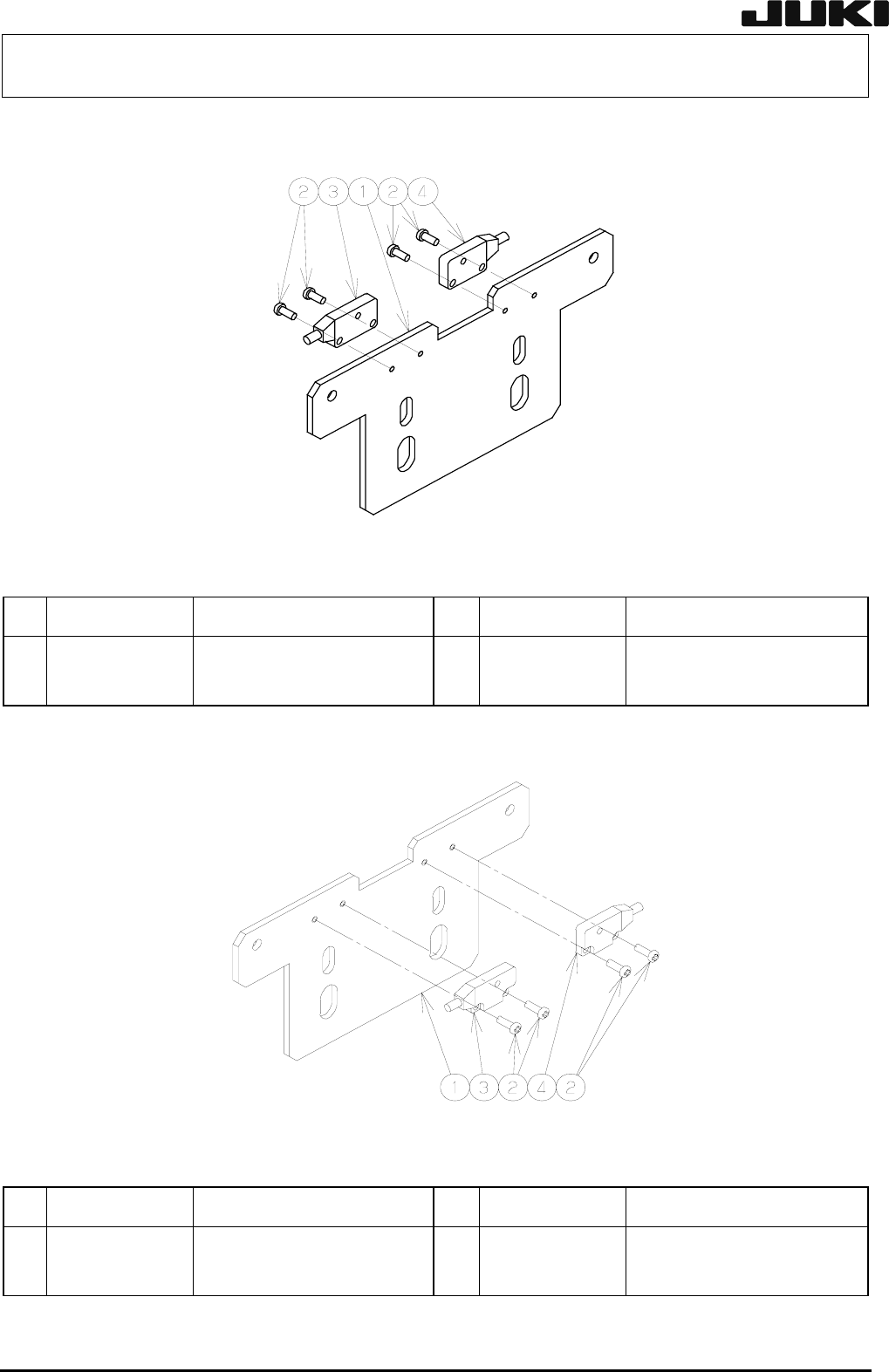

图 11-4
① L212E121000 浮动传感器支架 ② SM4020501SC 圆头螺钉 M2×5
③ L825E6210A0
FF发射器
传感器（FL-F）ASM
④ L826E2210A0
FF接收器
传感器（FL-R）ASM
④ FLL 支架组
图 11-5
① L212E121000 浮动传感器支架 ② SM4020501SC 圆头螺钉 M2×5
③ L825E8210A0
FF接收器
传感器（FL-F）ASM
④ L826E0210A0
FF发射器
传感器（FL-R）ASM
11-3
Rev. 2.00
保养调整说明书
⑤ RRR 支架组
图 11-6
① L212E121000 浮动传感器支架 ② SM4020501SC 圆头螺钉 M2×5
③ L830E1210A0
FF发射器
传感器（RR-F）ASM
④ L830E7210A0
FF接收器
传感器（RR-R）ASM
⑥ RRL 支架组
图 11-7
① L212E121000 浮动传感器支架 ② SM4020501SC 圆头螺钉 M2×5
③ L830E3210A0
FF接收器
传感器（RR-F）ASM
④ L830E5210A0
FF发射器
传感器（RR-R）ASM
11-4
Rev. 2.00
保养调整说明书
⑦ RLR 支架组
图 11-8
① L212E121000 浮动传感器支架 ② SM4020501SC 圆头螺钉 M2×5
③ L826E4210A0
FF发射器
传感器（RL-F）ASM
④ L827E0210A0
FF接收器
传感器（RL-R）ASM
⑧ RLL 支架组
图 11-9
① L212E121000 浮动传感器支架 ② SM4020501SC 圆头螺钉 M2×5
③ L826E6210A0
FF接收器
传感器（RL-F）ASM
④ L826E8210A0
FF发射器
传感器（RL-R）ASM
