保养调整说明书
危险
为防止因突然起动而发生事故，请切断电源后进行操作。
[1] XY 装置
1-1 同步皮带的更换与张力调整

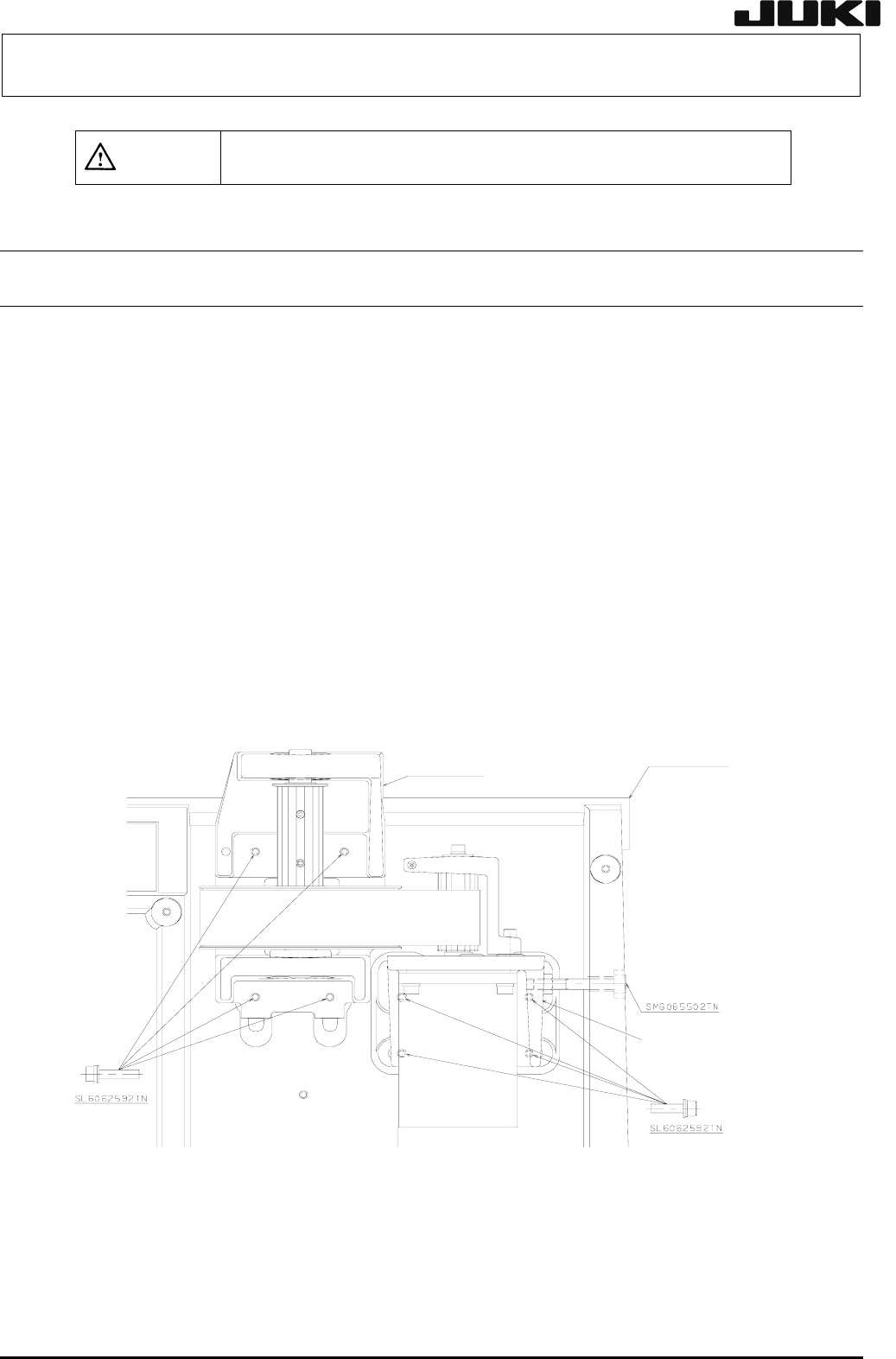

1-1-1 同步皮带 YM
1） 卸下皮带轮保护罩。
2） 卸下同步皮带 YB。（参照 1-1-2）
3） 拧松 SL6062592TN。
4） 用 SM6085502TS 放松同步皮带 YM。
5） 拧松 SL6062592TN，更换 YA 皮带轮支架组。
（不能只更换同步皮带 YM。请更换 YA 皮带轮支架组）
6） 按照相反的顺序进行组装。进行同步皮带 YM 与 YB 皮带的张力调整。
（调整顺序参照 1-3 页）
YＡ皮带轮支架Ｌ组
：L142E0210A0
YＡ皮带轮支架 R 组
：L142E1210A0
YBL 电动机组：L808E3210A0
YBR 电动机组：L808E2210A0
车台，Y 轴车架
同步皮带 YM
图 1-1-1-1
1-1
Rev. 2.00
保养调整说明书

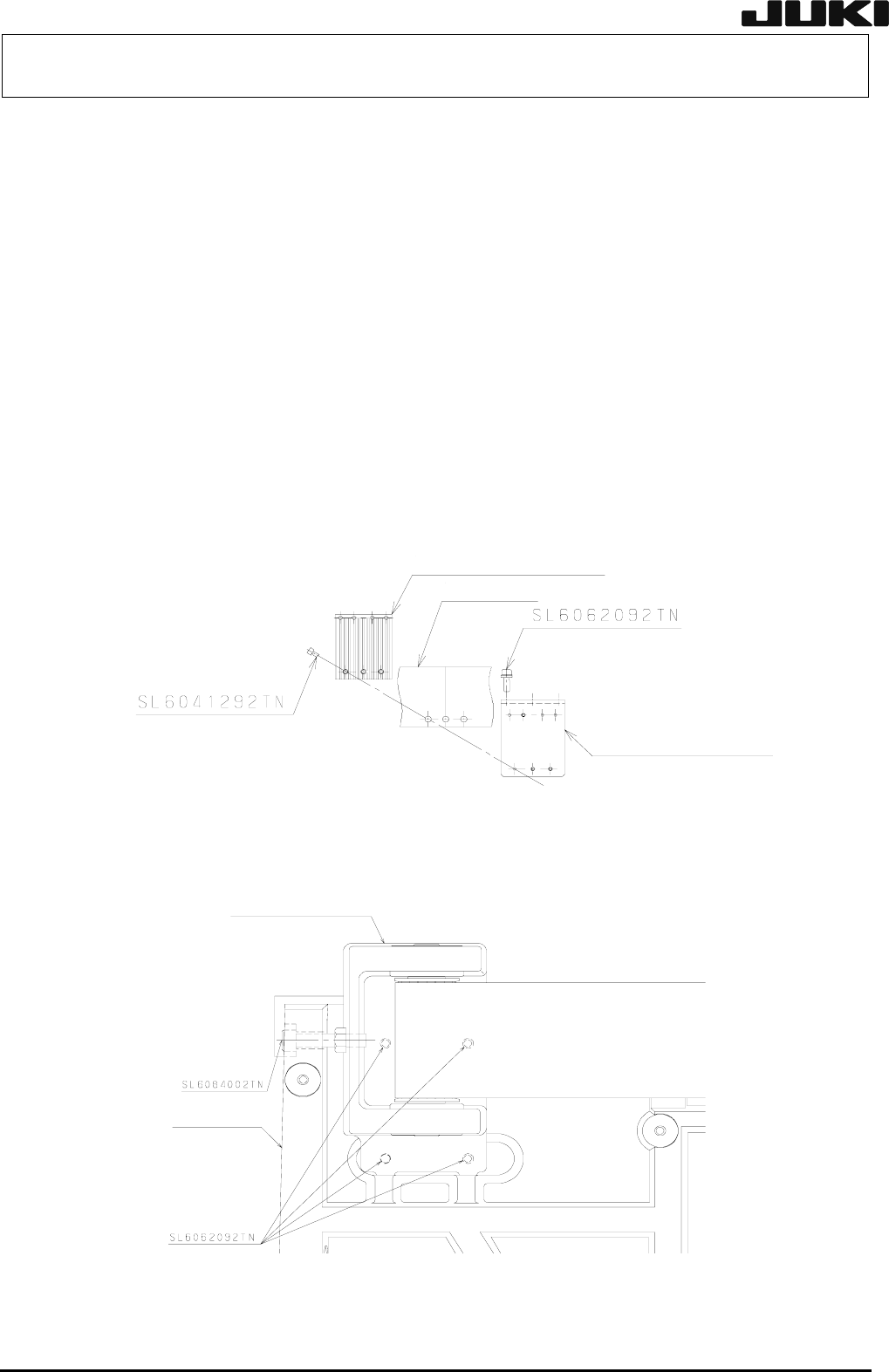

1-1-2 YB 皮带
为提高工作效率，请取下侧面保护罩。卸下侧面保护罩的安装螺栓就能取下保护罩。
1） 卸下把 YB 皮带连接器固定在 X 信号终端的 SL6063092TN。
2） 拧松固定 YB 皮带轮支架组的 SL6062092TN。
3） 拧松 SM6084002TN，卸下 YB 皮带轮支架组。
4） 把夹有 YB 皮带的 SL6041292TN 卸下，更换 YB 皮带。
5） 按照相反的顺序进行组装。
※ 在固定 YB 皮带连接器的 SL6062092TN 上涂敷锁定漆 277 后旋紧。
6） 调整 YB 皮带的张力。（参照下一页）
YB 皮带连接器
X 信号终端
YB 皮带：40000732
Y 皮带支柱（2）
图 1-1-2-1
车台，Y 轴车架
YB 皮带轮支架Ｌ组：L140E4210A0
YB
皮带轮支架
R
：L140E5210A0
图 1-1-2-2
1-2
