保养调整说明书
12-4-7 怎样使 C 驱动器恢复到初始（上一次更新 C 驱动器时的）状态
WindowsXP 版中，使用了被称为 EWF 的 C 驱动器写入保护功能，当出现 C 驱动器写入了破损文件，该
文件妨碍启动等情况时，可以将 C 驱动器恢复到原来的状态。
这种情况下，请按以下步骤进行覆盖区的清除操作。
另外，这是一般不需要的操作，其结果会删除 C 驱动器中的设定值或用户储存在 C 驱动器内的文件，
所以请注意。
① 从新启动电源，按键盘的 F8 键。
② 此时出现起动选择菜单，请选择
Enhanced Write Filter Restore Mode（restore one level），
按下 Enter 键。
③ 接着显示起动系统的选择菜单，请选择
Microsoft Windows XP Embedded
按下 Enter 键。
④ 于是显示“Enhanced Write Filter Restore Mode”，请选择
Multi（0） disk（0） rdisk（0） partition（1） - current level 1
再依次按下 Enter 键、F2 键，完成操作。
12-38
Rev. 2.00
保养调整说明书
危险
为防止因突然起动而发生事故，请切断电源后进行操作。
[13] 电气部分

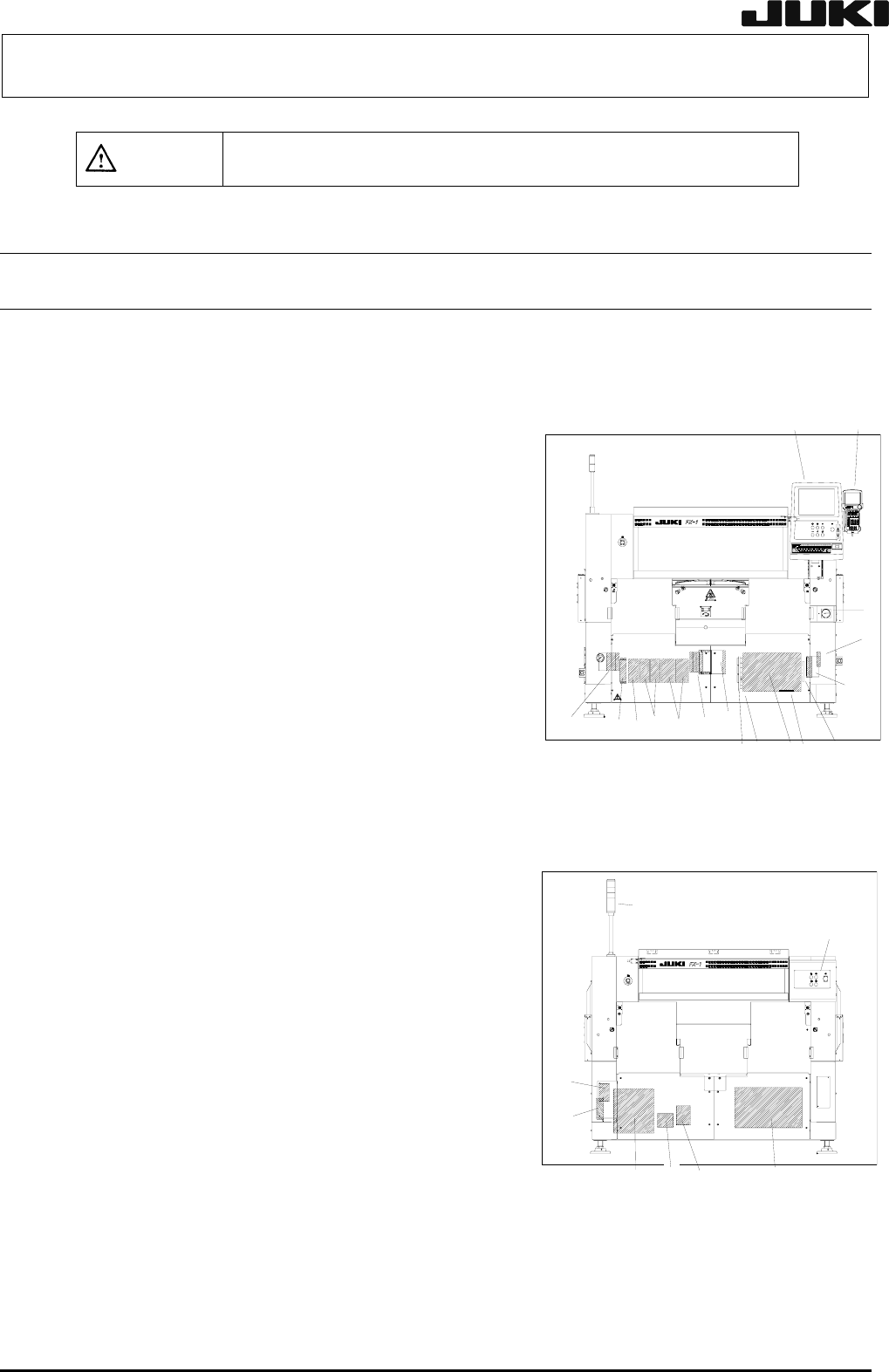

13-1 电气部分的布局
图 13-1-1 为主视图，图 13-1-2 为后视图。（FX-1）
13-1-1 各部分的名称
5
6
19
12
11 10 9 8
14 17
16
15
13
18
7
31
1. 操作装置
LCD 监视器，操作开关线路板（前部）
紧急停止开关，键盘，跟踪球
2. 操作面板
操作开关线路板（后部），紧急停止开关
3. HOD 4. 信号灯
5. 电源开关 6. CD-ROM
7. FDD 8. HDD
9. 控制装置
CPU 接口线路板，位置接口线路板，总线桥接口线路板
MCM（4 轴），安全线路板，
基本供料器线路板，I/O 控制线路板，
图 13-1-1 主机主视图
光控制线路板，IP-X3 线路板，
C-PCI 板，VME 线路板
10. 规模 I/F 线路板
11. 位置中转线路板
25
24
23
22
4
2
20
21
12. 磁性膜探测器（FX-1）
比例尺板（FX-1R）
13. 规模 I/F 装置（YBL，YBR，XL，XR）（FX-1）
刻度 I/F 装置（YA、YBL、YBR、XL、XR）（FX-1R）
14. X 轴 AC 伺服驱动器（XL，XR）
15. YB 轴 AC 伺服驱动器（YBL，YBR）
16. YA 轴 AC 伺服驱动器
17. AC 止动驱动器（STBL）
18. DC 止动驱动器（CENT，AWCC，AWCS）
19. 分离操作台（选购品）
20. 自动断路器 21. 吸嘴过滤器
图 13-1-2 主机后视图
22. 变压器 23. 安全装置（仅 EN 式样）
24. UPS（无停电电源） 25. 电源装置
13-1
Rev. 2.00
保养调整说明书
13-2 底座上部的布局
图 13-2-1 为底座仰视图。（FX-1）
13-2-1 各部分的名称
1. YA 轴电动机
6
2
10
9
7
8
5
4
3
1
2. YBL 轴电动机
3. YBR 轴电动机
4. IN/OUT 电动机
5. IN/OUT 电动机
6. 传送带线路板
7. 传送传感器中转线路板
8. 传送传感器中转线路板
9. 供料器/FPI-F 线路板
10. 供料器/FPI-R 线路板
图 13-2-1 底座仰视图
13-2
Rev. 2.00
