保养调整说明书 13-4 控制装置 13-4-1 控制装置的构成 控制装置的线路板配置图如图所示。请参照这些图确认线路板的安装。 13-4-1-1 线路板配置 搁物架 VME 板 CPCI 板 规模 I/F 线路板 POS CNN 线路板 主视 MCMR（R） MCMR（L） POS CNN 线路板 安全 光控制 IP-X3 I/O 控制 基本供料器 规模 I/F 线路板 CPU 接口线路板 位置接口线路板 12 轴 位置接口线路板 2…
保养调整说明书
表 13-3-1-2 DC 电源装置＜零件表＞
No. 货号 英文名 中文名 数量 备考
1 L870E621000 MAGNETIC CONTACTOR 电磁接触器04 2 MC1(XL用),MC2(XR用)
2 L872E721000 MAGNETIC CONTACTOR 电磁接触器03 3
MC3(YL用),MC4(YR用),
MC5(YA用)
3 L870E821000 CIRCUIT PROTECTOR 电路保护器20A，3P 2 CP1(XL用),CP2(XR用)
4 L870E721000 CIRCUIT PROTECTOR 电路保护器15A，3P 3
CP3(YL用),CP4(YR用),
CP5(YA用)
5 L871E221000 CIRCUIT PROTECTOR 电路保护器40A，3P 1 CP6(Zθ用)
6 HA00524000C CIRCUIT PROTECTOR 电路保护器10A 3
CP7(115L用),CP8(100L用),
CP14(PS7用)
7 L872E521000 CIRCUIT PROTECTOR 电路保护器10A，1P 2 CP9(PS1用),CP18(PS9用)
8 L871E321000 CIRCUIT PROTECTOR 电
路保护
器12A 2 CP10(PS2
用
)
,
CP15(PS8
用
)
9 HA005240000 CIRCUIT PROTECTOR 电
路保护
器3A 1 CP11(PS3
用
)
10 HA00524000B CIRCUIT PROTECTOR 电
路保护
器8A 1 CP12(PS4
用
)
11 L871E421000 CIRCUIT PROTECTOR 电
路保护
器4A 1 CP13(PS5
用
)
12 L871E121000 CIRCUIT PROTECTOR 电
路保护
器30A，1P 1 CP16(PS6
用
)
13 L871E021000 CIRCUIT PROTECTOR 电
路保护
器20A，1P 1 CP17(Zθ48V
用
)
14 KX000000150 POWER SUPPLY
线路板
电
源
6V75W 3 PS1
,
PS8
,
PS9
15 HX00543000A POWER SUPPLY
线路板
电
源
24V300W 1 PS2
16 HX004790000 POWER SUPPLY
线路板
电
源
24V75W 1 PS3
17 HX005420000 POWER SUPPLY
线路板
电
源
12V100W 1 PS4
18 HX00494000B POWER SUPPLY
线路板
电
源
12V50W 1 PS5
19 HX005770000 POWER SUPPLY
线路板
电
源
5V150W 1 PS6
20 HX00494000A POWER SUPPLY
线路板
电
源
3V50W 1 PS7
21 HB001280000 RELAY 电
源
继电器DC24V 3 RL1
,
RL2
,
RL3
22 HB001100000 RELAY 电
源
继电器DC24V 1 RL4
23 HB00110000A RELAY 电
源
继电器AC100V 1 RL5
24 HA005290000 SWITCH
平衡板开关
1
25 HM00033000A FAN AC
阀
1
26 40007364 POWER PCB ASM 电
源线路板
组1
27 40007366 ZθPOWER PCB ASM Zθ电
源线路板
组1
28 40000477 PSU SLIDE BAR PSU
滑动杆
2
13-5
Rev. 2.00
保养调整说明书
13-4 控制装置
13-4-1 控制装置的构成
控制装置的线路板配置图如图所示。请参照这些图确认线路板的安装。

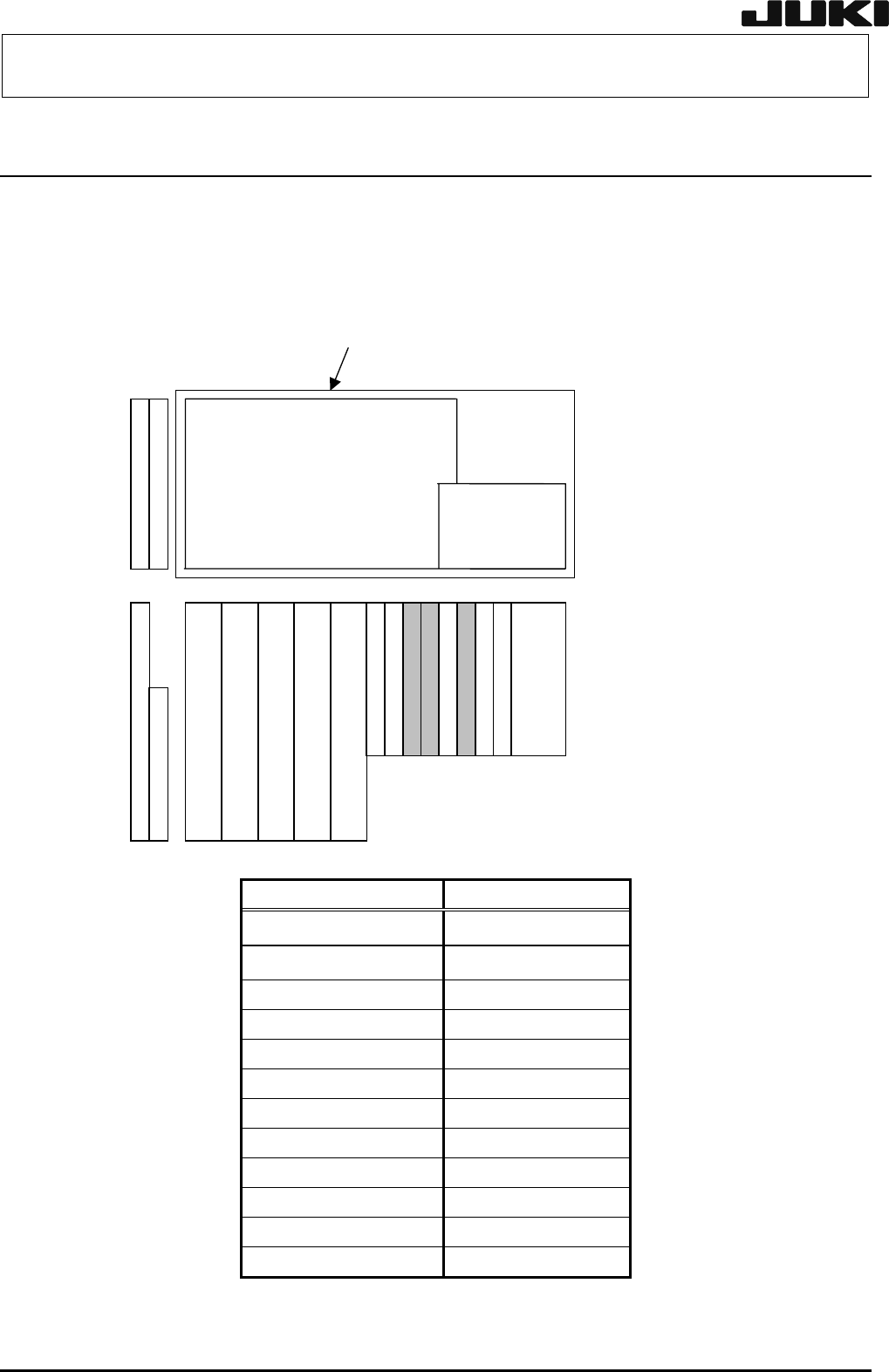

13-4-1-1 线路板配置
搁物架
VME 板
CPCI 板
规模 I/F 线路板
POS CNN 线路板
主视
MCMR（R）
MCMR（L）
POS CNN 线路板
安全
光控制
IP-X3
I/O 控制
基本供料器
规模 I/F 线路板
CPU 接口线路板
位置接口线路板 12 轴
位置接口线路板 24 轴
总线桥接口线路板
空白 注 1
空白 注 1
注1） 在空白的间隙处，安装空白面板（E1649729000）。
空白 注 1
俯视
线路板
名
货号
CPU接口线路板 40003280
位置接口线路板12轴 L901E621000
位置接口线路板24轴 L901E721000
总线桥接口线路板 40003313
MCM线路板 E9609729000
IP-X3线路板 40001920
I/O控制线路板 40001943
基本供料器线路板 40007370
光控制线路板 40001918
安全线路板 40007368
规模I/F线路板 L901E921000
POS CNN线路板 40007372
图 13-4-1-1 线路板配置图
13-6
Rev. 2.00
保养调整说明书
No. 线路板名
① 安全线路板
② 光控制线路板
③ 基本供料器线路板
④ I/O控制线路板
⑤ IP-X3线路板
⑥ MCM线路板
⑦ 空白面板
⑧ 总线桥接口线路板
⑨ 位置接口线路板24轴
⑩ 位置接口线路板12轴
⑪ CPU接口线路板
图 13-4-1-2 线路板配置图（斜视图）
