保养调整说明书 13-4-2 CPU 线路板（40003280） [功能] 这是控制整个装置的线路板。 用 VME 总线通过 CPCI 总线以及总线桥与其它线路板相连。 [开关类的设定] 闸刀开关根椐出品时的状态使用。 按下 RST 开关，则系统复位。请不要操作此开关。 [LED 的意思] PW：如果电源供给，则灯亮。 [更换后的调整项目] 更换后，需要进行 BIOS 的设定。 请参照“12-4-3 章 BIOS 的设定”进行设定。 […
保养调整说明书
No. 线路板名
① 安全线路板
② 光控制线路板
③ 基本供料器线路板
④ I/O控制线路板
⑤ IP-X3线路板
⑥ MCM线路板
⑦ 空白面板
⑧ 总线桥接口线路板
⑨ 位置接口线路板24轴
⑩ 位置接口线路板12轴
⑪ CPU接口线路板

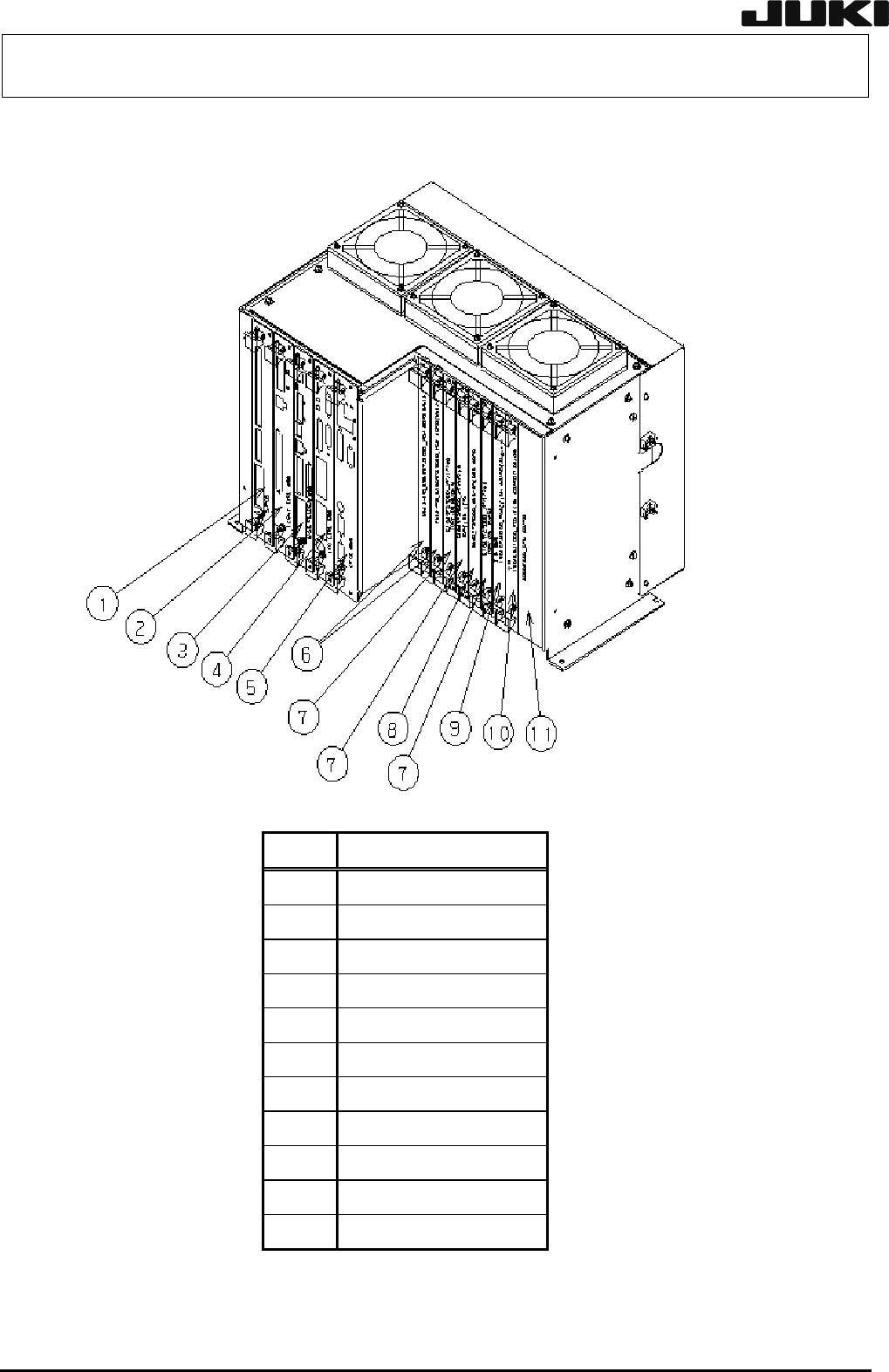

图 13-4-1-2 线路板配置图（斜视图）
13-7
Rev. 2.00
保养调整说明书
13-4-2 CPU 线路板（40003280）
[功能]
这是控制整个装置的线路板。
用 VME 总线通过 CPCI 总线以及总线桥与其它线路板相连。
[开关类的设定]
闸刀开关根椐出品时的状态使用。
按下 RST 开关，则系统复位。请不要操作此开关。
[LED 的意思]
PW：如果电源供给，则灯亮。
[更换后的调整项目]
更换后，需要进行 BIOS 的设定。
请参照“12-4-3 章 BIOS 的设定”进行设定。
[电池的更换]
CPU 线路板上装有备份电池，用来储存 BIOS 的设定。
电池的使用寿命约为 5 年，请更换。
更换后，需要进行 BIOS 的设定。
请参照“12-4-3 章 BIOS 的设定”进行设定。
13-8
Rev. 2.00
保养调整说明书
13-4-3 位置接口线路板（12 轴：L901E621000，24 轴：L901E721000）
[功能]
位置接口线路板是通过三菱电机制造的控制通信网络 SSCNET Ⅱ，对伺服电动机以及异步电动机进行
控制的与 CPCI 总线对应的接口线路板。控制最大 12/24 轴的电动机。
① 接受从 CPU 线路板软件传来的指令，控制 XYZθ伺服电动机，传送部脉冲电动机。
② 进行各轴的原点传感器以及限制传感器的检测。
③ 进行伺服驱动器，磁性膜的预警检测。
④ 对紧急停止开关进行检测，使 XY 轴，Zθ轴，传送轴停止。
[设定开关的设定]
ポ
ジション
ボ
ード１２軸（２ｃｈ）
1234
ON
SW1
ポ
ジション
ボ
ード２４軸（４ｃｈ）
1234
ON
SW1
位置接
口
线路板
24
轴
（4ch）
位置接
口
线路板
12
轴
（2ch）
[LED 的意思]
12 轴 1CH，2CH： 正常时绿灯亮
24 轴 1～4CH： 正常时绿灯亮
[更换后的调整项目]
没有特别需要调整的项目。
13-9
Rev. 2.00
