13-4-6 安全线路板（40007368）
[功能]
① 检测紧急停止开关，限制传感器，X 止动传感器，切断伺服电源。
② 检测保护罩打开开关，并通知软件控制部。
③ 通过传送带传感器中转线路板与 I/F 电路，传送线路板传送部与 ATC 部的传感器，电磁铁阀之
间的信号。
④ 对紧急停止开关进行检测，使 XY 轴，Zθ轴停止。
⑤ 安装 SMEMA I/F 电路。
⑥ 安装保存 M/S 参数的 FlashROM。
[开关类的设定]
在控制装置中使用的安全线路板组中，安装有跨接。参照下表，进行线路板跨接的设定。（在途色部
分处进行跨接）
242 142 14
131 131 13
W2 W3
21421436
113113
14
W4 W5
2626363 27
1515
141 25
W7 W8 W10
3123122
1
110110
W13W11 W12
W1
W6
W9
13-12
Rev. 2.00
保养调整说明书

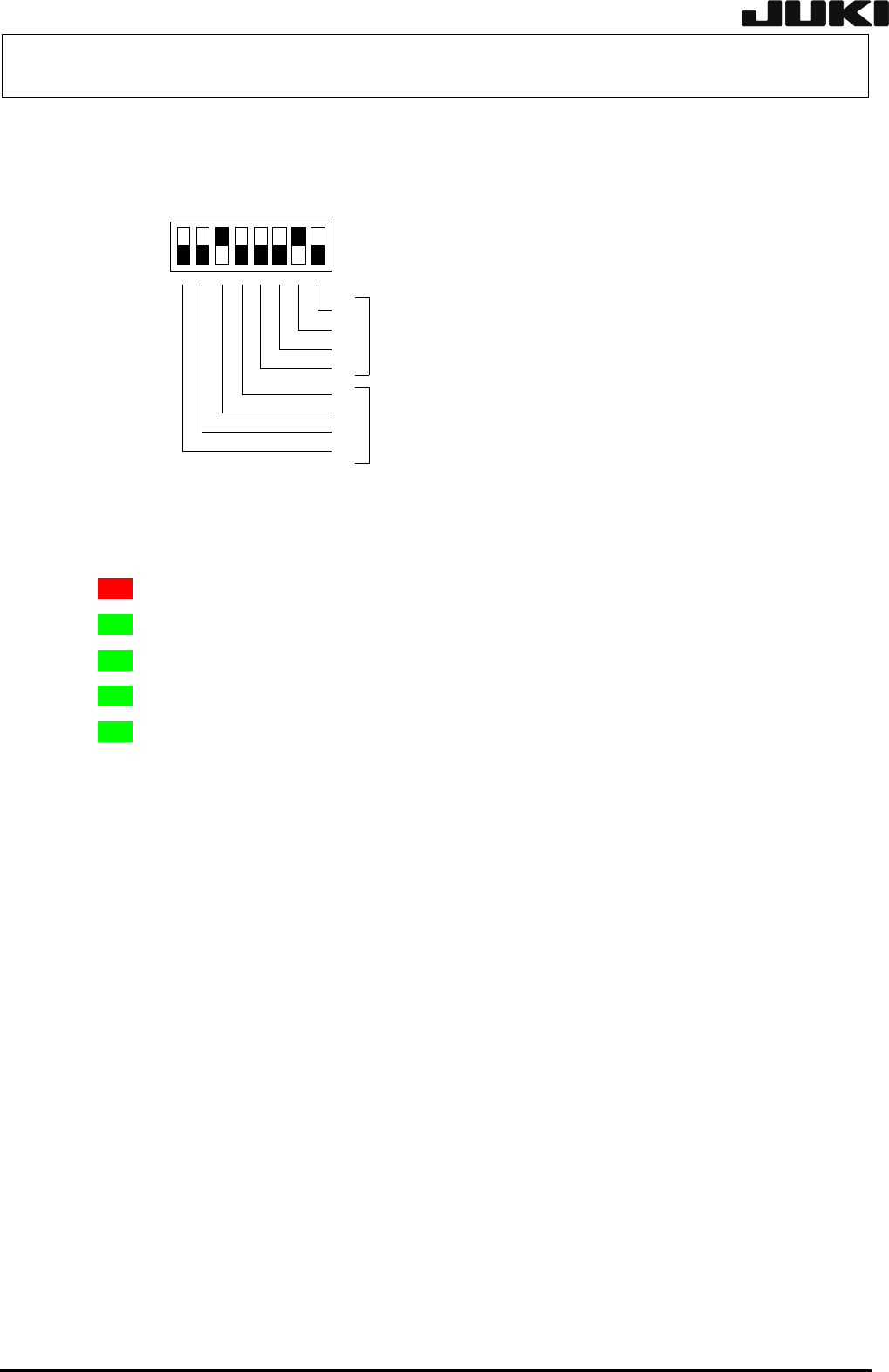

在 SW1 上设定线路板的功能 Rev 和式样 Rev。下图表示各 bit（位）的分配、权重。
在本图中，意味着功能 Rev：02、式样 Rev：02。
ON
OFF
18
機能Ｒｅｖ．設定
パターンＲｅｖ．設定
2
0
2
2
2
1
2
3
2
0
2
2
2
1
2
3
SW1
式
样 Rev.设定
功能 Rev.设定
[LED 的意思]
安全线路板上装有 5 个 LED。各 LED 的意思表示如下。
ALM LED1 YA 轴限制，YB 轴限制，检测到紧急停止时灯亮
COSW LED2 检测到保护罩打开时灯亮
AREA-F LED3 不使用
AREA-R LED4 不使用
F-FLOT LED5 检测到 FEEDER 比规定位置高时灯亮
[更换后的调整项目]
更换后，需要进行 MS 参数的备份。
请从菜单的“文件”→“控制数据管理”取得备份。
13-13
Rev. 2.00
保养调整说明书
13-4-7 基本供料器线路板（40007370）
[功能]
基本供料器线路板具有供料器的推顶，信号灯的控制，贴装头 I/F 等的功能。
[开关类的设定]
在控制装置中使用的基本供料器线路板组中，安装有跨接。参照下表，进行线路板跨接的设定。（在
途色部分处进行跨接）
362 142 122
1131111
14
W2 W3 W4
22 6323232
115111
111
W5 W6 W7 W8 W9 W10 W11 W12
W1
SW1 全部设定为 OFF。
13-14
在 SW2 上设定线路板的功能 Rev 和式样 Rev。下图表示各 bit（位）的分配、权重。
在本图中，意味着功能 Rev：02、式样 Rev：02。
ON
OFF
18
SW1
ON
OFF
18
機能Ｒｅｖ．設定
パターンＲｅｖ．設定
2
0
2
2
2
1
2
3
2
0
2
2
2
1
2
3
SW1
式样 Rev.设定
功能 Rev.设定
Rev. 2.00
