保养调整说明书
13-4-7 基本供料器线路板（40007370）
[功能]
基本供料器线路板具有供料器的推顶，信号灯的控制，贴装头 I/F 等的功能。
[开关类的设定]

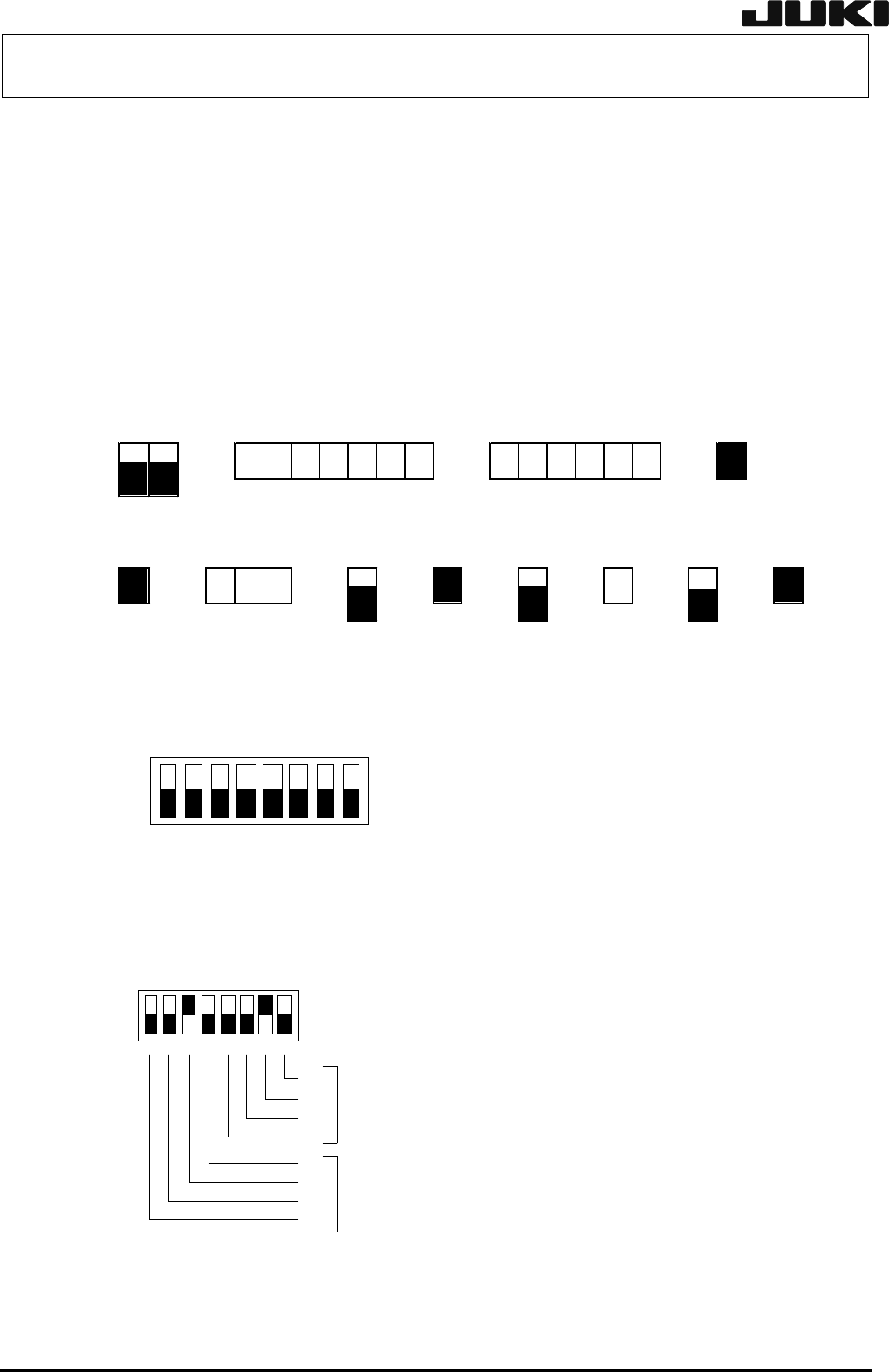

在控制装置中使用的基本供料器线路板组中，安装有跨接。参照下表，进行线路板跨接的设定。（在
途色部分处进行跨接）
362 142 122
1131111
14
W2 W3 W4
22 6323232
115111
111
W5 W6 W7 W8 W9 W10 W11 W12
W1
SW1 全部设定为 OFF。
13-14
在 SW2 上设定线路板的功能 Rev 和式样 Rev。下图表示各 bit（位）的分配、权重。
在本图中，意味着功能 Rev：02、式样 Rev：02。
ON
OFF
18
SW1
ON
OFF
18
機能Ｒｅｖ．設定
パターンＲｅｖ．設定
2
0
2
2
2
1
2
3
2
0
2
2
2
1
2
3
SW1
式样 Rev.设定
功能 Rev.设定
Rev. 2.00
保养调整说明书
[面板开关]
RESET SW：将该线路板复位。
ABORT SW：向主 CPU 发行 NMI。
请不要操作这二个开关。
[LED 的意思]
LED1（绿）：CPU 正常运行时灯亮。
LED2（红）：在本地总线发生总线错误等异常情况时，CPU 变成待机状态。此状态时灯亮。
LED3（红）：系统在 FAIL 状态时灯亮。
（线路板故障时 LED2，LED3 灯亮）
[更换后的调整项目]
更换前的线路板和更换后的线路板中 ROM 的版本不同，或者新的线路板中没有安装 ROM 时，从旧的线
路板上卸下 ROM，并安装到新的线路板上。
按照下面的顺序，进行 FLASH 内存的版本升级。
① 选项 → 更改用户级别处选择管理员。
② 维护 → 选择 M/S 参数设定。
③ 其它 → 版本升级 → 选择基本供料器。
13-15
Rev. 2.00
保养调整说明书
13-4-8 I/O 控制线路板（40001943）
[功能]
输入从各传感器传来的信号，并向其他的线路板输出控制信号。
进行与 MTC 的中转。
[开关类的设定]

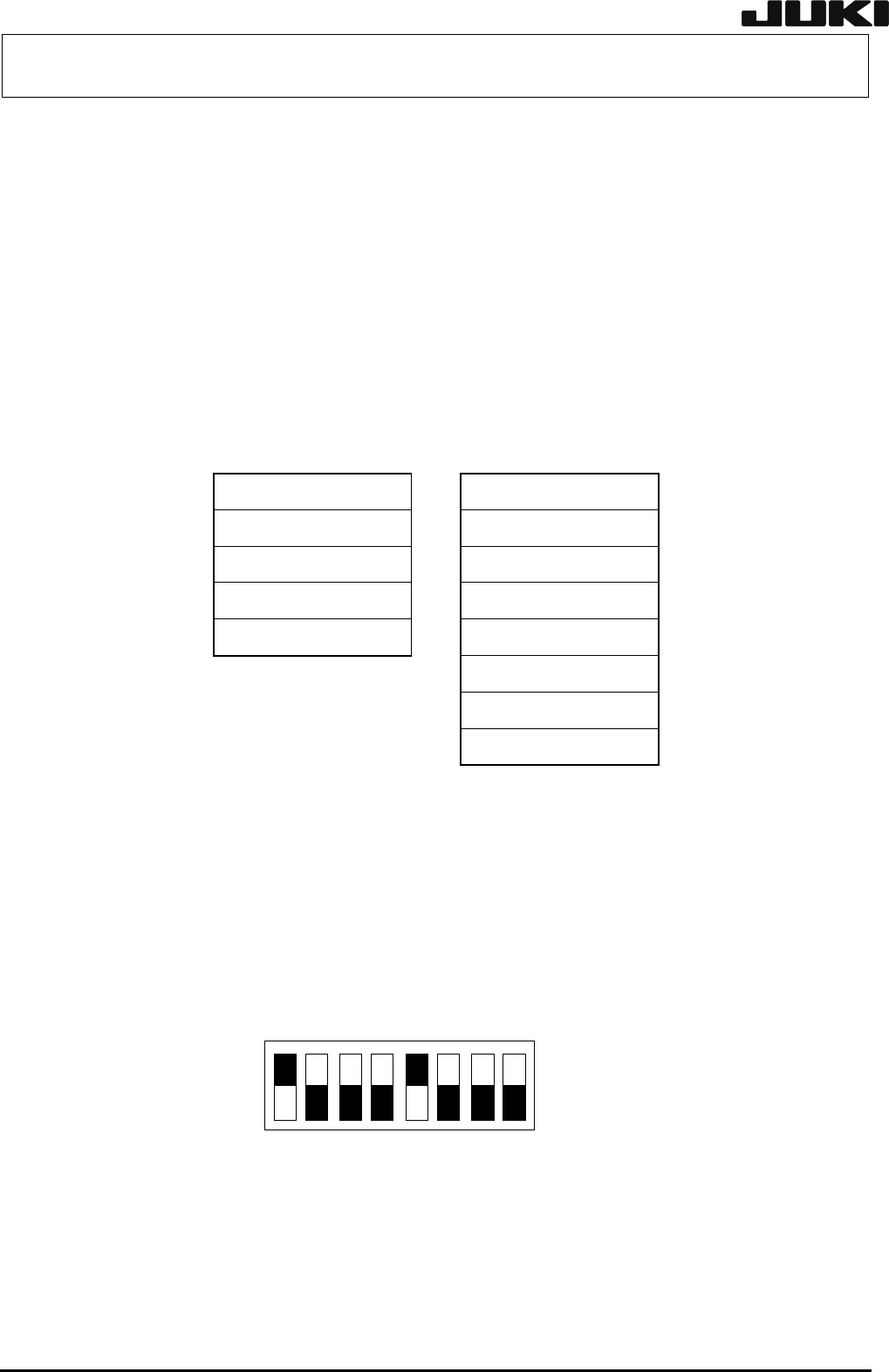

跨接，设定开关交货时已经设定，在把线路板安装到控制装置时请进行确认。
跨接 设定开关
W3 (2P) → 打开 SW 1-1 → OFF
W5 (2P) → 打开 SW 1-2 → OFF
W6 (2P) → 打开 SW 1-3 → OFF
W7 (2P) → 关闭 SW 1-4 → OFF
W8 (2P) → 关闭 SW 1-5 → OFF
SW 1-6 → OFF
SW 1-7 → OFF
SW 1-8 → OFF
在 SW4 上设定线路板的功能 Rev 和式样 Rev。设定请参照[REV 管理表（40003128）]。
以下表示式样 Rev1，功能 Rev1 的设定。
ON
OFF
18
SW4
13-16
Rev. 2.00
