保养调整说明书
1-1-2 YB 皮带
为提高工作效率，请取下侧面保护罩。卸下侧面保护罩的安装螺栓就能取下保护罩。
1） 卸下把 YB 皮带连接器固定在 X 信号终端的 SL6063092TN。
2） 拧松固定 YB 皮带轮支架组的 SL6062092TN。
3） 拧松 SM6084002TN，卸下 YB 皮带轮支架组。
4） 把夹有 YB 皮带的 SL6041292TN 卸下，更换 YB 皮带。
5） 按照相反的顺序进行组装。
※ 在固定 YB 皮带连接器的 SL6062092TN 上涂敷锁定漆 277 后旋紧。
6） 调整 YB 皮带的张力。（参照下一页）
YB 皮带连接器
X 信号终端
YB 皮带：40000732
Y 皮带支柱（2）
图 1-1-2-1
车台，Y 轴车架
YB 皮带轮支架Ｌ组：L140E4210A0
YB
皮带轮支架
R
：L140E5210A0
图 1-1-2-2
1-2
Rev. 2.00
保养调整说明书

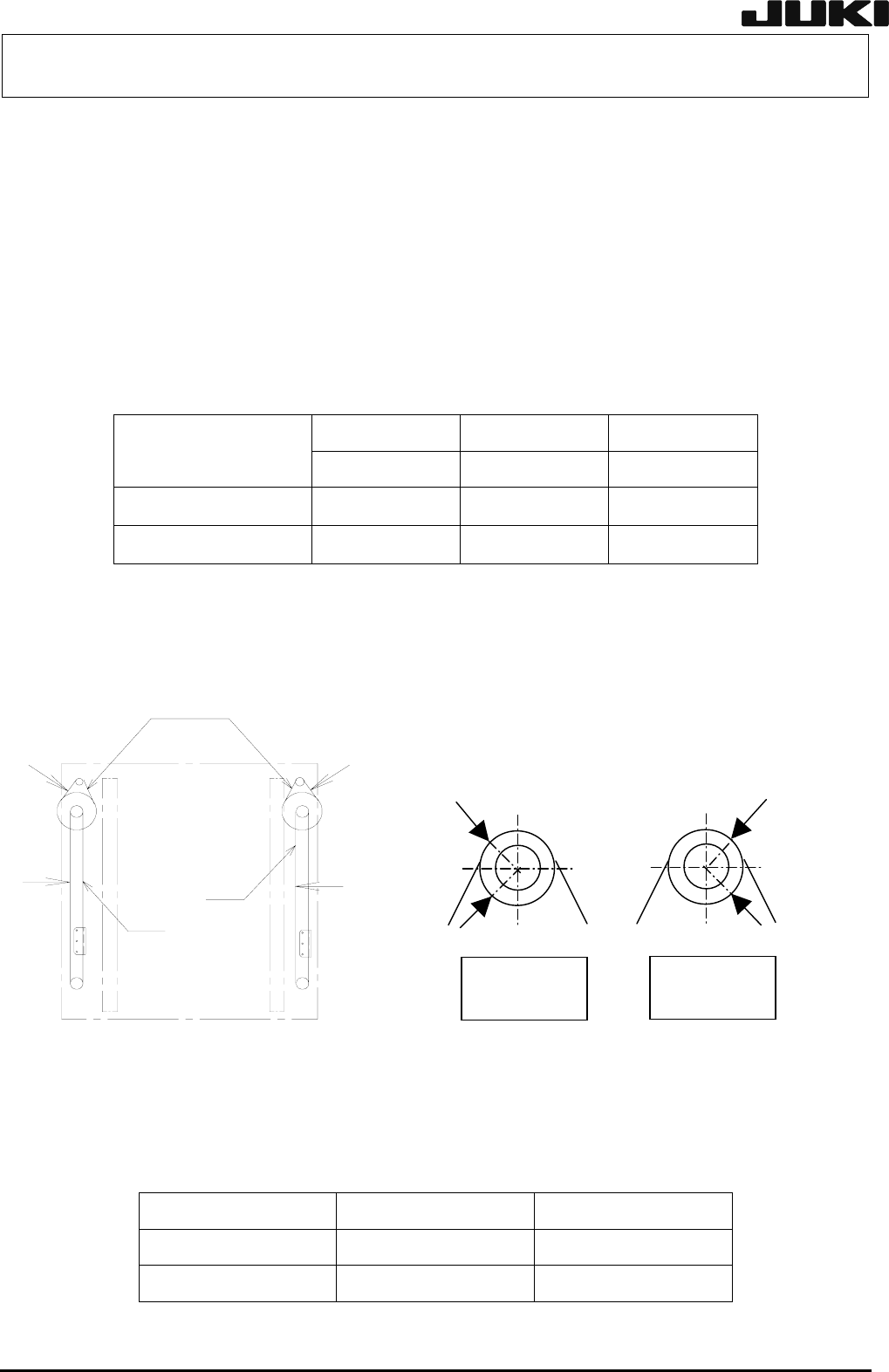

1-1-3 调整顺序
1） 用 UNITTA 制的张力计测量下图箭头所指部分的张力，确认测量值在规定范围内。
（注意 1） 皮带张力要全部用棒状物敲打皮带的中央部来进行测定，传声器应接收皮带宽度方向
中央部的振动。（皮带两端会增大 30N，须注意。）
（注意 2） X,Y 电动机皮带，由于其张力是随着电动机皮带轮的朝向而变化，所以应在图 1-1-4-2-
的位置测定。
2） 张力计的输入值
表 1-1-3-1
皮带单位质量
皮带宽度 皮带长度
皮带种类
(g/m·mm) (mm) (mm)
同步皮带YM 2.5
40 93
YB皮带 3.8 70
988
1-1-4 测量位置与规定值
1） 对下图所示位置进行测量。
1-3
前部
Y
Y皮带
Y
轴
后部
X 电动机皮带
皮带轮定位
螺丝位置 B
皮带轮定位
螺丝位置 A
应在定位螺丝位置 A 或 B 上进行张力测定和调整。
图 1-1-4-2
图 1-1-4-1
表 1-1-4-1
皮带种类 出品时 市场再调整时
YB皮带 1100±50N 800N以上
同步皮带YM 290±50N 160N以上
Rev. 2.00
保养调整说明书
1-1-5 调整方法
1） 同步皮带 YM
1. 拧松固定 YB 电动机支架的 SL6062592TN。
2. 用 SM6085502TN 调整张力。
3. 拧紧 SL6062592TN。
YA 皮带轮支架 L 组：L142E0210A0
YA 皮带轮支架 R 组：L142E1210A0
YBL 电动机组：L808E3210A0
YBR 电动机组：L808E2210A0
同步皮带 YM
图 1-1-5-1
2） YB 皮带
1. 拧松固定 YB 皮带轮支架的 SL6062092TN。
2. 用 SL6084002TN 调整张力。
3. 拧紧 SL6062092TN。
YB 皮带：40000732
车台，Y 轴车架
YB 皮带轮支架Ｌ组：L140E4210A0
YB 皮带轮支架 R 组：L140E5210A0
图 1-1-5-2
1-4
Rev. 2.00
