保养调整说明书 13-7-4 温度传感器线路板 • FX-1 在 Y TABLE FRAME 的下面装有温度传感器线路板。 E86217290A0 热传感器线路板 L838E9210A0 热传感器电缆 ASM · FX-1R 在传送带线路板旁边装有温度传感器线路板。 E86217290A0 热传感器线路板 40024251 热传感器电缆 ASM 传送带线路板 热传感器电缆 ASM (FX-1) 热传感器线路板 (FX-1) 热传感器线路…
保养调整说明书
·支撑台电动机驱动器（STBL） L900E121000
·中心电动机驱动器（CENT） L900E021000
·自动线路板幅度调整电动机（AWCC） L900E021000
自动线路板幅度调整选项的情况下，增加下面的驱动器。
·自动线路板幅度调整电动机（AWCS） L900E021000

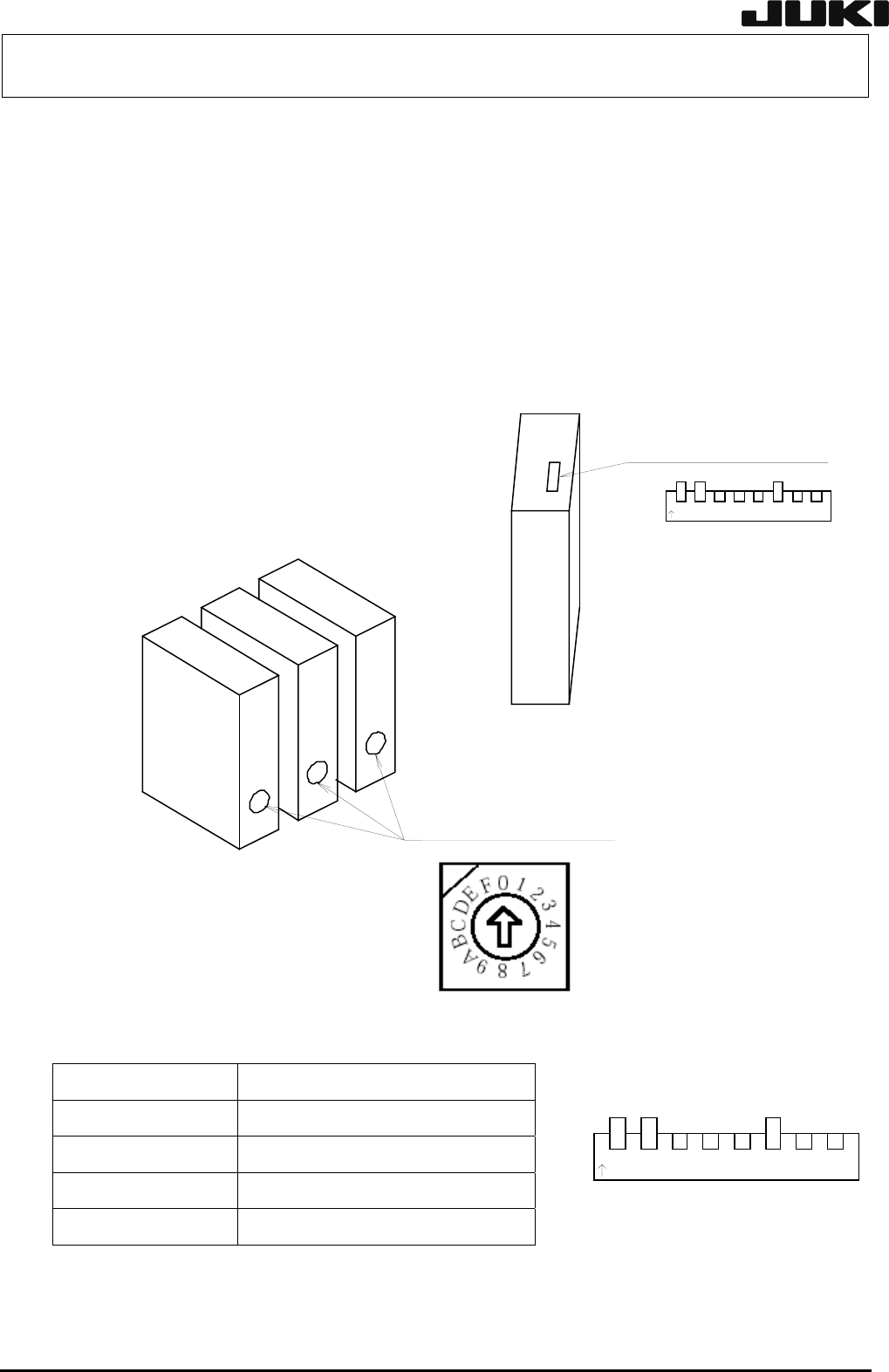

底板内的驱动器的配置如下图所示。
CENT
AWCC
AWCS
STBL
軸設定ロータリーＳＷ
機能設定ＤＩＰ-ＳＷ
ON
OFF
12345678
O
N
轴设定旋转开关
功能设定 DIP-SW
异步电动机驱动器的轴选择开关以及功能设定开关的设置如下所示。
驱动器 轴选择/功能设定开关的设定值
STBL 参照右图
CENT 2
AWCC（CENT） 3
※ AWCS（IN/OUT） 4
12345678
O
N
STBL DIP-SWの設定
STBL DIP-开关的设定
※ AWCS（IN/OUT）为选购品
参看 MSP（3-5-3-11、4-7-1-1）
13-30
Rev. 2.00
保养调整说明书

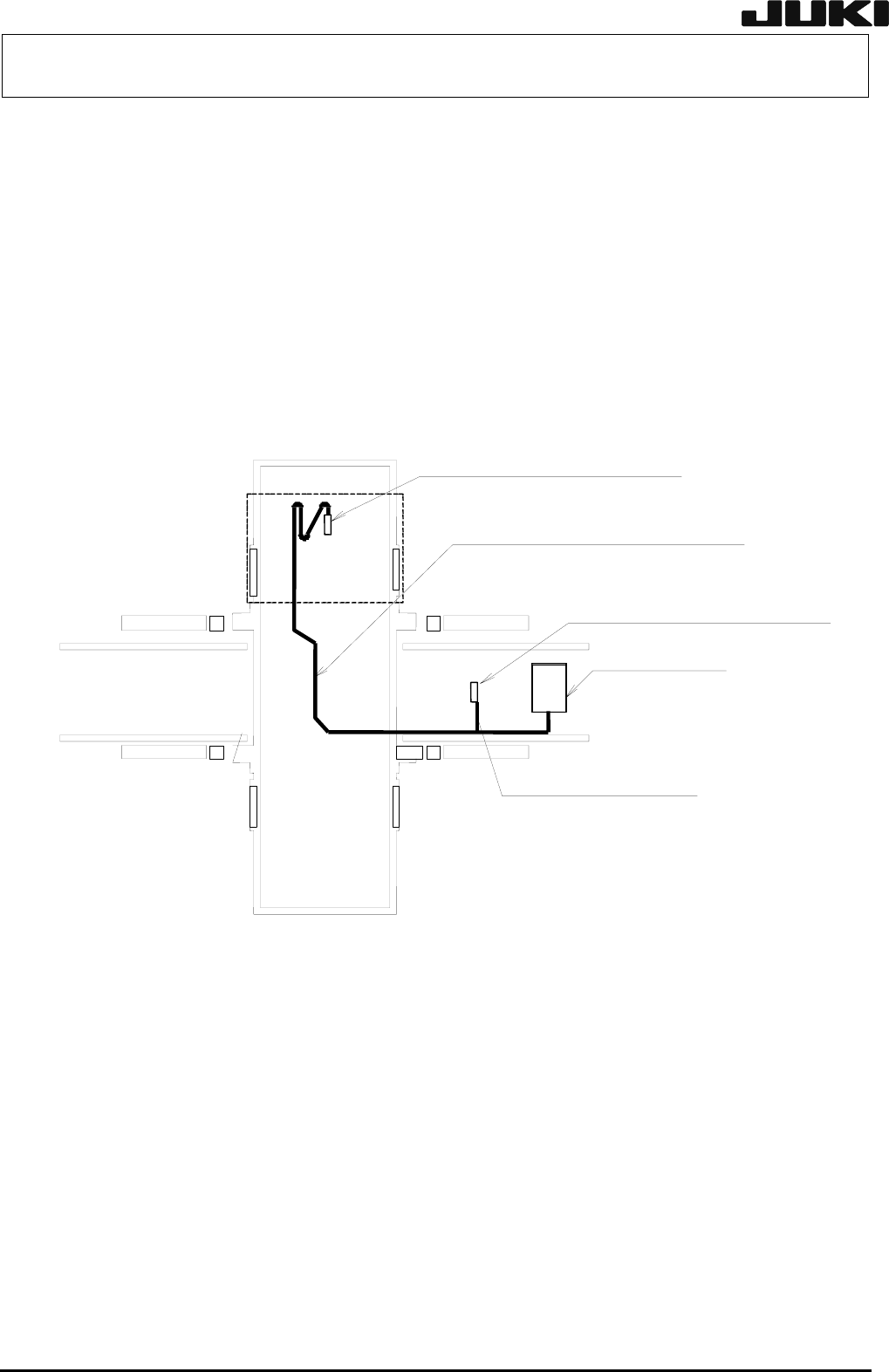

13-7-4 温度传感器线路板
• FX-1 在 Y TABLE FRAME 的下面装有温度传感器线路板。
E86217290A0 热传感器线路板
L838E9210A0 热传感器电缆 ASM
· FX-1R 在传送带线路板旁边装有温度传感器线路板。
E86217290A0 热传感器线路板
40024251 热传感器电缆 ASM
传送带线路板
热传感器电缆 ASM (FX-1)
热传感器线路板 (FX-1)
热传感器线路板 (FX-1R)
热传感器电缆 ASM (FX-1R)
图 13-7-4 温度传感器线路板配置
13-31
Rev. 2.00
保养调整说明书
13-8 贴装头装置
13-8-1 贴装头装置的使用线路板
贴装头装置上，安装有下列 5 种线路板。
① 贴装头主线路板组（40001926）
② 贴装头传感器中转线路板组（L861E0210A0）2 片
③ OCC C 灯线路板组（40001979）
④ OCC A 灯线路板组（40001982）
⑤ HMS 线路板组（40001980）选购件
（⑥为 ZT 伺服放大器（L901E521000）2 个）
6
5
1
3
4
2
图 13-8-1 贴装头部件组组成图
13-32
Rev. 2.00
