保养调整说明书
DSW3
设定线路板的功能 Rev.、式样 Rev.。
各 bit（位）的权重如下。
1：功能Rev 2
0
2：功能Rev 2
1
3：功能Rev 2
2
4：功能Rev 2
3
5：式样功能Rev 2
0
6：式样功能Rev 2
1
7：式样功能Rev 2
2
8：式样功能Rev 2
3
下面是功能 Rev：01、式样 Rev：01 时的设定例子。
DSW4
只将 3 设定为 ON 使用。该设定请勿变更。
2) LED 的意义
LD1: 未定义
LD2: XY 可移动，确认 Z 高度用（亮灯表示可移动）
LD3: 用于确认喷嘴 1 减速传感器（亮灯表示检测到）
LD4: 用于确认喷嘴 2 减速传感器（亮灯表示检测到）
LD5: 用于确认喷嘴 3 减速传感器（亮灯表示检测到）
LD6: 用于确认喷嘴 4 减速传感器（亮灯表示检测到）
LD7: 未使用
CN8
VR8
LED 的意义如下。
13-34
Rev. 2.00
保养调整说明书
13-9 保护罩关系
13-9-1 操作部件的构成
操作部件有下列 2 种类型的线路板构成。
前后装有 2 片操作开关 PCB ASM。
① 40012048 操作 PCB ASM
② 40012050 操作开关 PCB ASM
13-9-2 操作 PCB ASM（40012048）的跨接设定

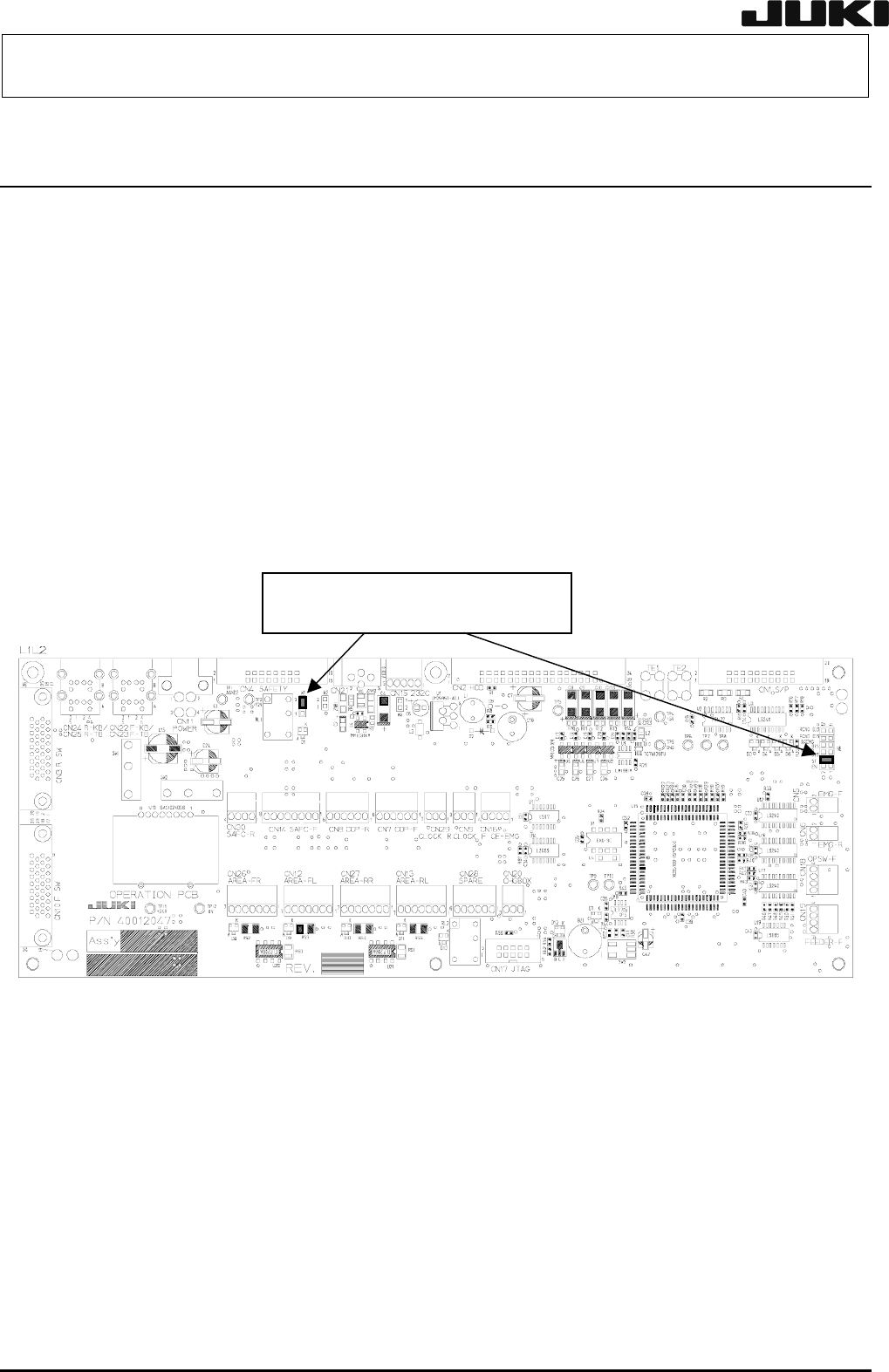

根据图 13-9-2-1，对操作 PCB ASM 的跨接设定进行确认。
13-35
图 13-9-2-1
确认 W1 的 2-3 之间，W4 的 3-4 之间
安装有插座，其它没有安装。
Rev. 2.00
保养调整说明书

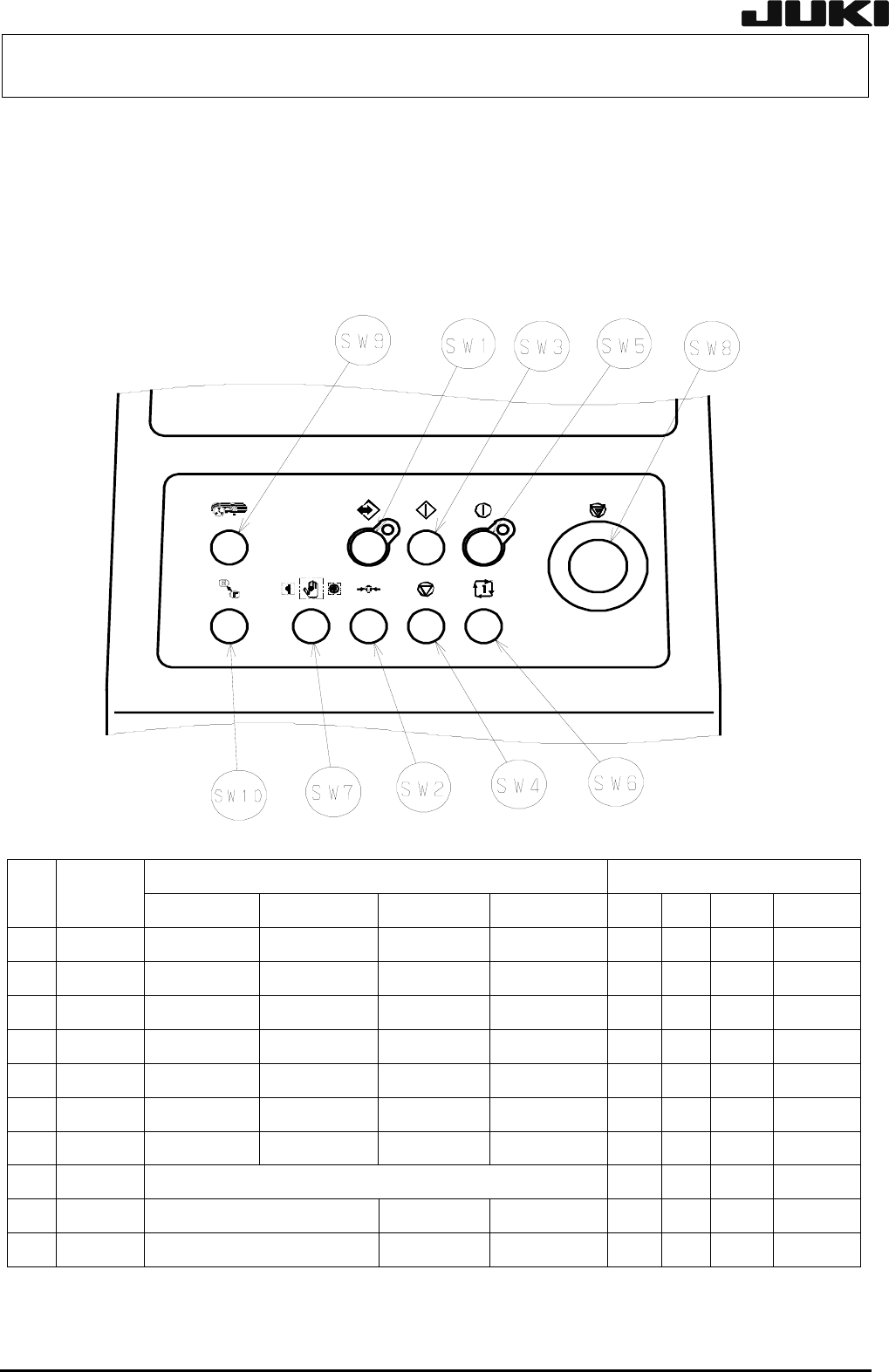

13-9-3 操作开关 PCB ASM 的开关安装
在操作开关 PCB ASM 的插座上，按照下图的式样安装 SW1～SW7 按钮开关。
13-9-3-1 构成
（1） 前部
开关构成部件 式样
No. 开关名
调节器 LED 透镜/前部 监视窗 标准 EN 背面OP 无停止OP
SW1 联机 HA005340020 HA00534006A HA00552001B HA00534004A ○ ○ ○ ○
SW2 初始化 HA005340020 HA005340060 HA00552001A HA005520030 ○ ○ ○ ○
SW3 开始 HA005340020 - HA00552001B HA005520030 ○ ○ ○ ○
SW4 停止 HA005340020 - HA005520010 HA005520030 ○ ○ ○ ○
SW5 伺服自由 HA005340020 HA005340060 HA00552001A HA00534004A ○ ○ ○ ○
SW6 循环 HA005340020 HA00534006A HA00552001B HA005520030 ○ ○ ○ ○
SW7 设置 HA005350020 - HA00535003A HA005520020 - ○ ○ ○
SW8 急停 L833E7210A0 ○ ○ ○ ○
SW9 供料可能 40002252 HA005530020 HA005530010 - - - ○
SW10 F/R选择 40002251 HA00553002A HA005530010 - - ○ -
13-36
