保养调整说明书 1-2 各皮带轮的更换 1-2-1 皮带轮 YA 的更换 1） 与 1-1-1 同步皮带 YM 的更换要领相同。 1-2-2 皮带轮 YM 的更换 1） 与 1-1-1 同步皮带 YM 的更换要领相同。 1-2-3 皮带轮 YB 的更换 1） 与 1-1-2 YB 皮带的更换要领相同。 1-3 伺服电动机的更换 1） 与 1-1-1 同步皮带 YM 的更换要领相同。 1-5 Rev. 2.00
保养调整说明书

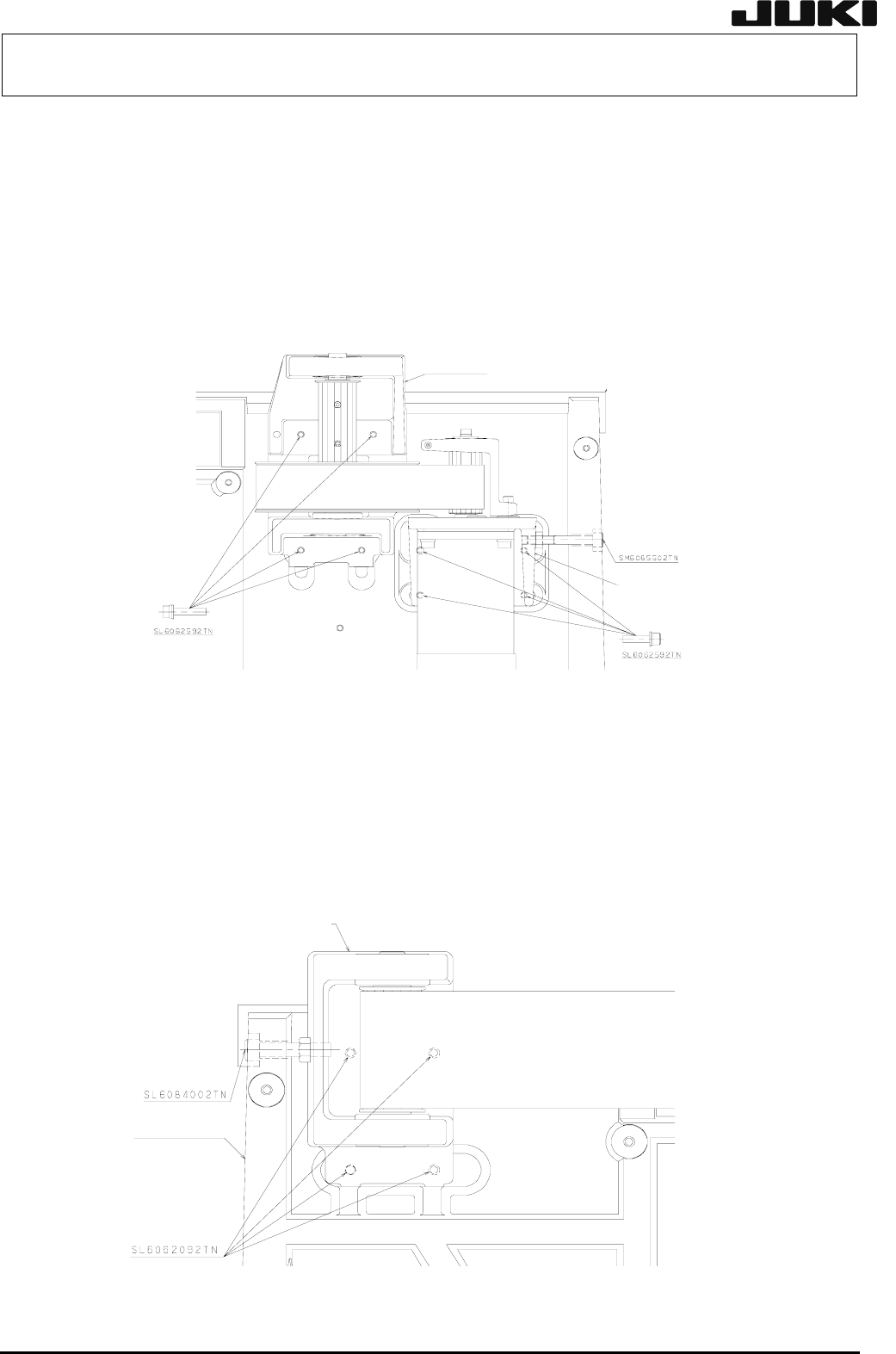

1-1-5 调整方法
1） 同步皮带 YM
1. 拧松固定 YB 电动机支架的 SL6062592TN。
2. 用 SM6085502TN 调整张力。
3. 拧紧 SL6062592TN。
YA 皮带轮支架 L 组：L142E0210A0
YA 皮带轮支架 R 组：L142E1210A0
YBL 电动机组：L808E3210A0
YBR 电动机组：L808E2210A0
同步皮带 YM
图 1-1-5-1
2） YB 皮带
1. 拧松固定 YB 皮带轮支架的 SL6062092TN。
2. 用 SL6084002TN 调整张力。
3. 拧紧 SL6062092TN。
YB 皮带：40000732
车台，Y 轴车架
YB 皮带轮支架Ｌ组：L140E4210A0
YB 皮带轮支架 R 组：L140E5210A0
图 1-1-5-2
1-4
Rev. 2.00
保养调整说明书
1-2 各皮带轮的更换
1-2-1 皮带轮 YA 的更换
1） 与 1-1-1 同步皮带 YM 的更换要领相同。
1-2-2 皮带轮 YM 的更换
1） 与 1-1-1 同步皮带 YM 的更换要领相同。
1-2-3 皮带轮 YB 的更换
1） 与 1-1-2 YB 皮带的更换要领相同。
1-3 伺服电动机的更换
1） 与 1-1-1 同步皮带 YM 的更换要领相同。
1-5
Rev. 2.00
保养调整说明书
1-4 磁性膜的更换（FX-1R 参看 1-8）
1） 从支架上取下磁性膜贴装头。
2） 取下旧的磁性膜。
3） 进行磁性膜粘贴面以及磁性膜的完全脱脂处理。
注意 1： 更换前，把磁性膜放置在装置旁边 1 个小时以上，等装置温度与磁性膜温度相等时进行更
换。
注意 2： 脱脂材料推荐采用[MECHA FINE MATE]。
注意 3： 相对于规定值，磁性膜的横向偏移量：±0.1mm 以内。
注意 4： Y 轴磁性膜在更换前请用黑色油性万能笔均匀涂色。

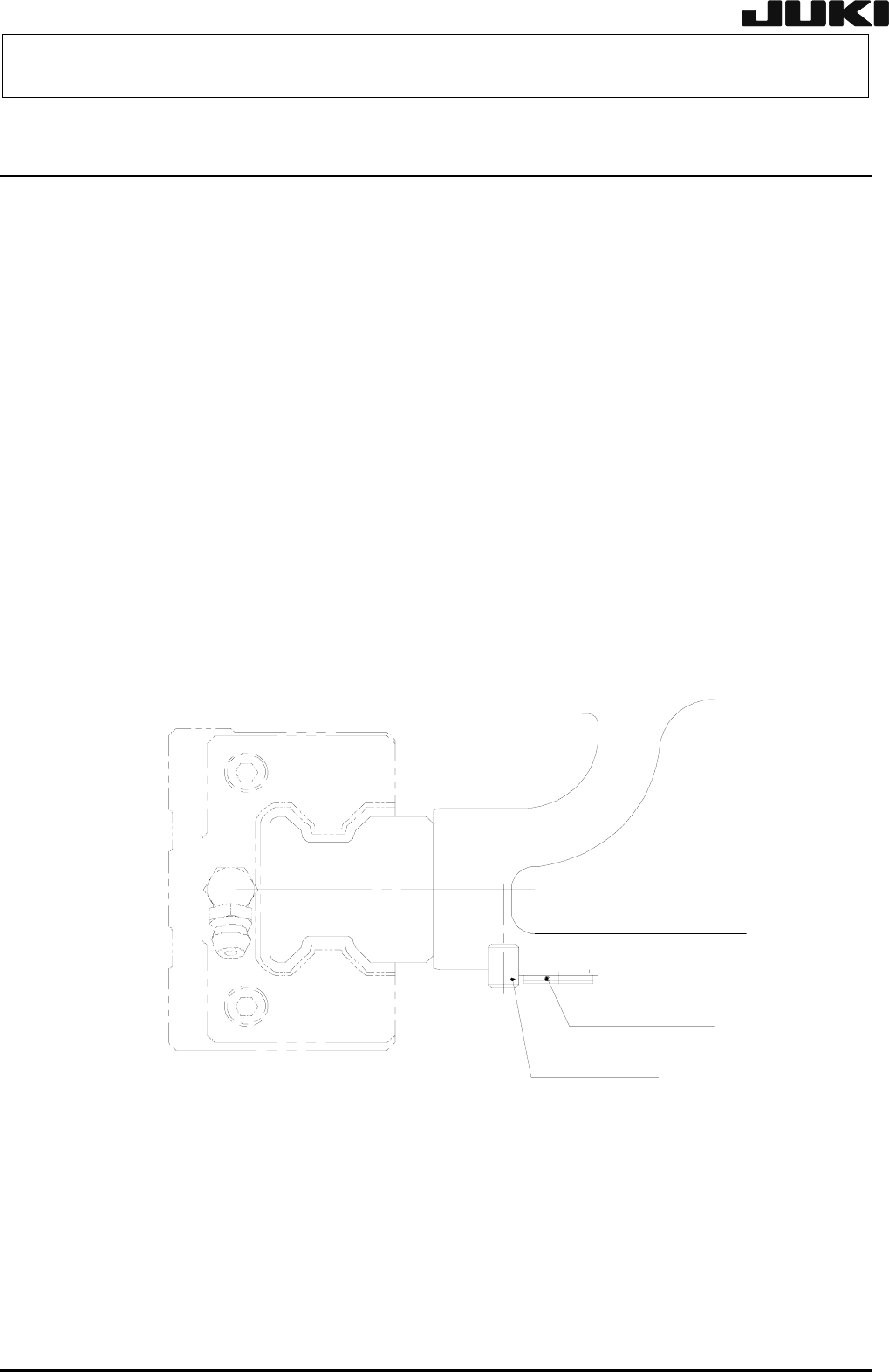

1-4-1 X 轴磁性膜粘贴位置（FX-1R 参看 1-8-1）
1） 在 X 信号处放置 8 处φ4 平行销。
2） 把φ4 平行销作为参照对象，进行粘贴磁性膜。
φ4 平行销
磁性膜
图 1-4-1-1
1-6
Rev. 2.00
