保养调整说明书 用 UNITTA 公司制的皮带张力计测量皮带的张力。 设定值 WEIGHT 0.025 WIDTH 009.0 SPAN 0070 进行调整使皮带张力为 45N±5N。 14-3 原点开关，配件的安装 SL6030692TN 支架紧固螺栓 ×2 SL6030692TN 配件紧固螺栓 ×2 导轨竖板 RR E4801729000 AWC 传感器支架 E2156725000 AWC 传感器配件 导轨金属板 RR L813E1…
保养调整说明书
14-2 主机上的安装
14-2-1 AWC 支架组的安装
14-2
图 14-2-1-1
以面前为基准时
以内侧为基准时
图 14-2-1-2
IN/OUT 球螺杆的轴凸出 1.0mm
E4561729000
AWC 轴皮带轮
L173E721000
AWC 电动机皮带
SL6051492TN
支架紧固螺栓 ×4
IN/OUT BUFFER IN/OUT BUFFER CENTER BUFFER
IN/OUT BUFFER IN/OUT BUFFER CENTER BUFFER
モータおよ
AWC 电动机及传感器的安装位置
基准导轨 RR
从动导轨
皮带张力测量部位
SM8040402TP
组合螺钉 ×2
基准导轨
从动导轨
基准导轨
基准导轨
从动导轨
组装 AWC 轴皮带轮时，使 IN/OUT 球螺杆端面比皮带轮凸出 1.0mm。
组装时，不依照传送基准，流动方向，而是按照同一组装方法进行。
Rev. 2.00
保养调整说明书
用 UNITTA 公司制的皮带张力计测量皮带的张力。
设定值 WEIGHT 0.025
WIDTH 009.0
SPAN 0070
进行调整使皮带张力为 45N±5N。
14-3 原点开关，配件的安装
SL6030692TN
支架紧固螺栓 ×2
SL6030692TN
配件紧固螺栓 ×2
导轨竖板 RR
E4801729000
AWC 传感器支架
E2156725000
AWC 传感器配件
导轨金属板 RR
L813E1310A0
AWCS 附近传感器 ASM
E2156725000
AWC 传感器配件
E4801729000
AWC 传感器支架
图 14-3-1
调整传感器与配件的间隙，使之为 1mm。
调整配件的位置，使线路板幅度为 361mm 时传感器变为 ON。
※ AWCOP 配件安装后，使其在导轨幅度的最大 ←→ 最小之间移动，确认与空气管等没有干扰。
14-3
Rev. 2.00
保养调整说明书

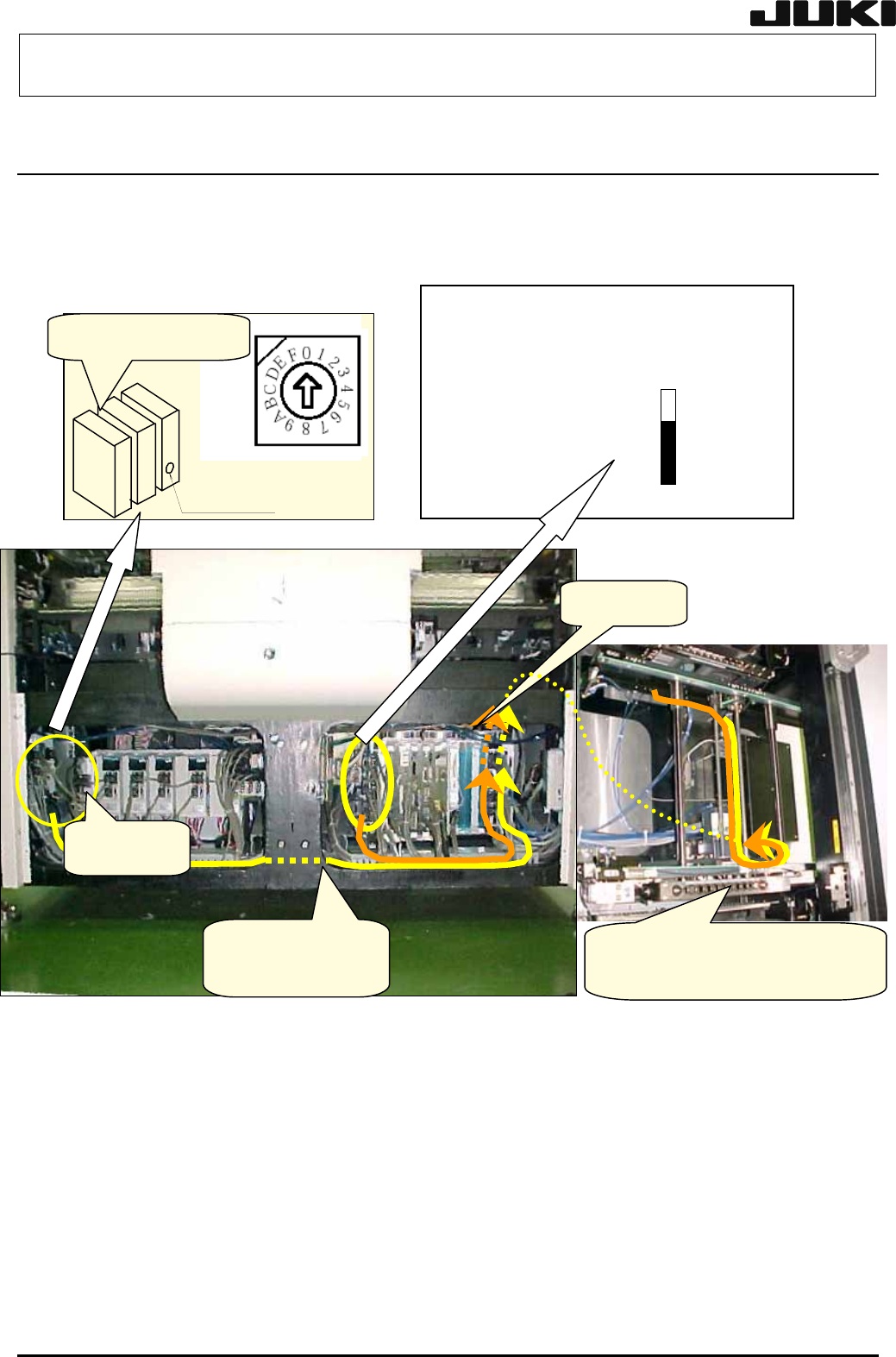

14-4 束线走向、驱动器设定
束线的走向、驱动器设定如下所示。
○ 以面前为基准时
传感器束线
位置中继线路板
电动机束线
往传送上部
轴设定旋钮开关“4”
機
ﾝ
定Ｄ
IN/OUT AWC 驱动器
位置中继线路板
• 传感器的束线，与 CN25 连接。
• W5 的跨接按右图设定。
×
3
1
AWCS
W5
○
往底盘内部
（穿过传送带安装板和底盘之间）
图 14-4-1
14-4
Rev. 2.00
