保养调整说明书 6） 为使贴装头不掉下来，请在拆带垫片内六角螺钉（6 枚）时按住贴装头。 带垫片内六角螺钉 图 2-1-5 7） 从贴装头上拔下上下两枚平行的销，卸下贴装头时注意不要碰到其它零部件。 8） 安装请按照相反的顺序进行。 ※在贴装头安装螺栓（6 枚）上涂上锁定漆 242 后，用紧固扭矩 7.0Nm 固定。 9） 贴装头更换后，需再次输入 MS 参数。输入项目请参照 2-9 项。 对于贴装头部件组，由于θ电动机的安装位置、束线…
保养调整说明书

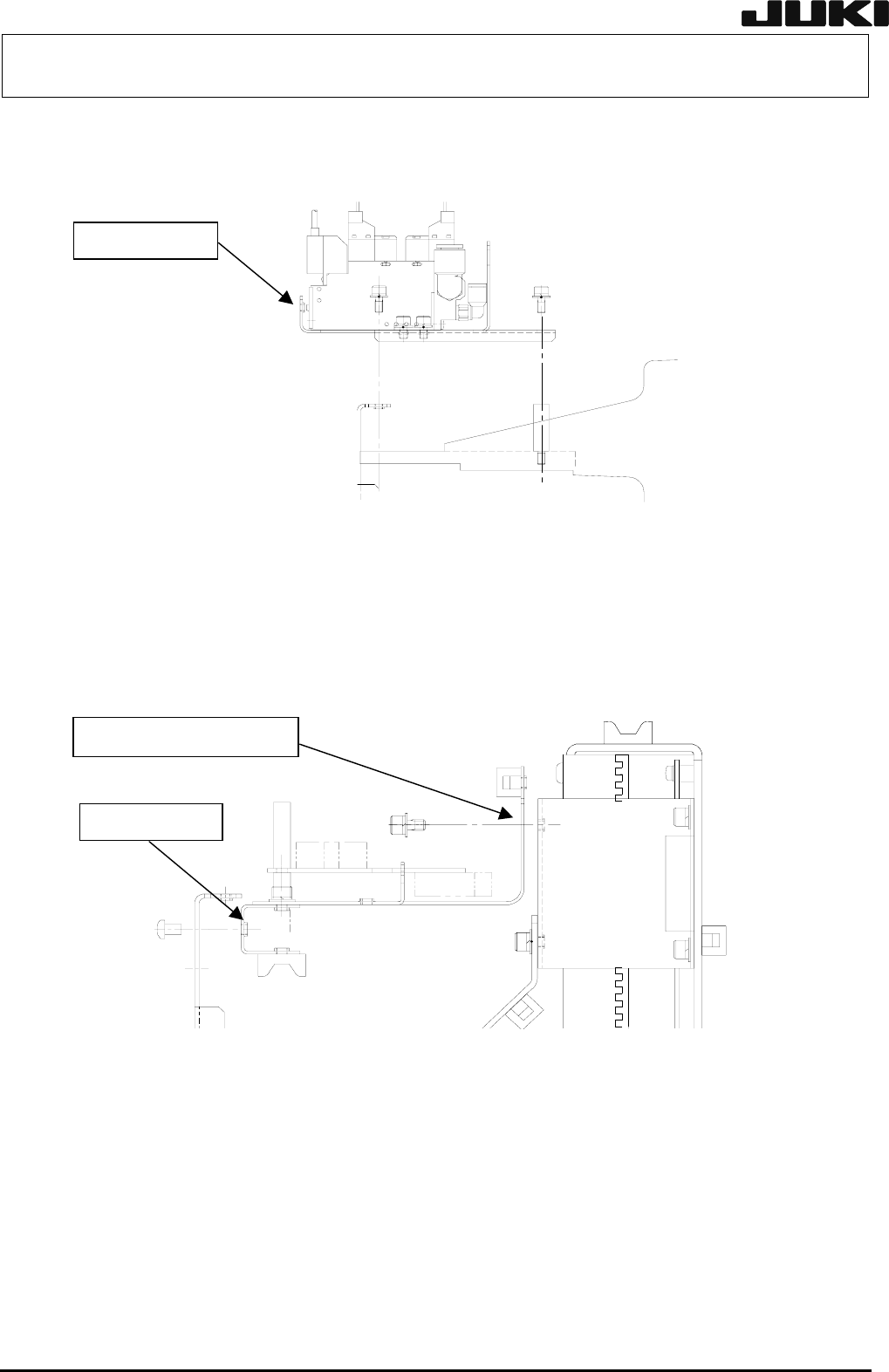

4） 下拆卸机底座②。（安装螺栓 4 枚）
拆卸机底座②
图 2-1-3
5） 卸下贴装头传感器 PWB 底盘③和底盘撑座 D④。（安装螺栓 4 枚）
底盘撑座 D④
贴装头传感器 PWB 底盘③
图 2-1-4
2-2
Rev. 2.00
保养调整说明书
6） 为使贴装头不掉下来，请在拆带垫片内六角螺钉（6 枚）时按住贴装头。
带垫片内六角螺钉
图 2-1-5
7） 从贴装头上拔下上下两枚平行的销，卸下贴装头时注意不要碰到其它零部件。
8） 安装请按照相反的顺序进行。
※在贴装头安装螺栓（6 枚）上涂上锁定漆 242 后，用紧固扭矩 7.0Nm 固定。
9） 贴装头更换后，需再次输入 MS 参数。输入项目请参照 2-9 项。
对于贴装头部件组，由于θ电动机的安装位置、束线方向是左右不同的，所以设定了不同的部件号。
左贴装头…L150E1210A0
右贴装头…L150E1210B0
2-3
Rev. 2.00
保养调整说明书
2-2 电动机的更换
2-2-1 Z 电动机（MNLA 贴装头）
在更换 Z 电动机以后，需重新输入与 Z 轴高度，激光器相关的 MS 参数。（输入项目请参照 2-9 项）
图 2-2-1
Z 电动机保护罩
1） 按照 2-1-1 项中的 1）～ 5）方法，卸下①～
④。
2） 卸下 Z 电动机保护罩。（安装螺栓 4 枚）
3） 卸下 Z 电动机的 3 枚安装螺栓，按箭头方向
移动电动机，放松皮带。
4） 拧松皮带轮的 2 枚紧钉螺钉，把 Z 电动机皮
带轮往上推，然后卸下 Z 电动机。
5） 安装请按照相反的顺序进行。
6） 按照以下的顺序对皮带张力进行调整和确
认。
2-4
图 2-2-2
表 2-2-1
品名 货号
LZ1 电动机电缆组 L815E5210A0
LZ2 电动机电缆组 L815E7210A0
LZ3 电动机电缆组 L815E9210A0
LZ4 电动机电缆组 L816E1210A0
RZ1 电动机电缆组 L816E3210A0
RZ2 电动机电缆组 L816E5210A0
RZ3 电动机电缆组 L816E7210A0
RZ4 电动机电缆组 L816E9210A0
Rev. 2.00
