保养调整说明书
2-2 电动机的更换
2-2-1 Z 电动机（MNLA 贴装头）
在更换 Z 电动机以后，需重新输入与 Z 轴高度，激光器相关的 MS 参数。（输入项目请参照 2-9 项）

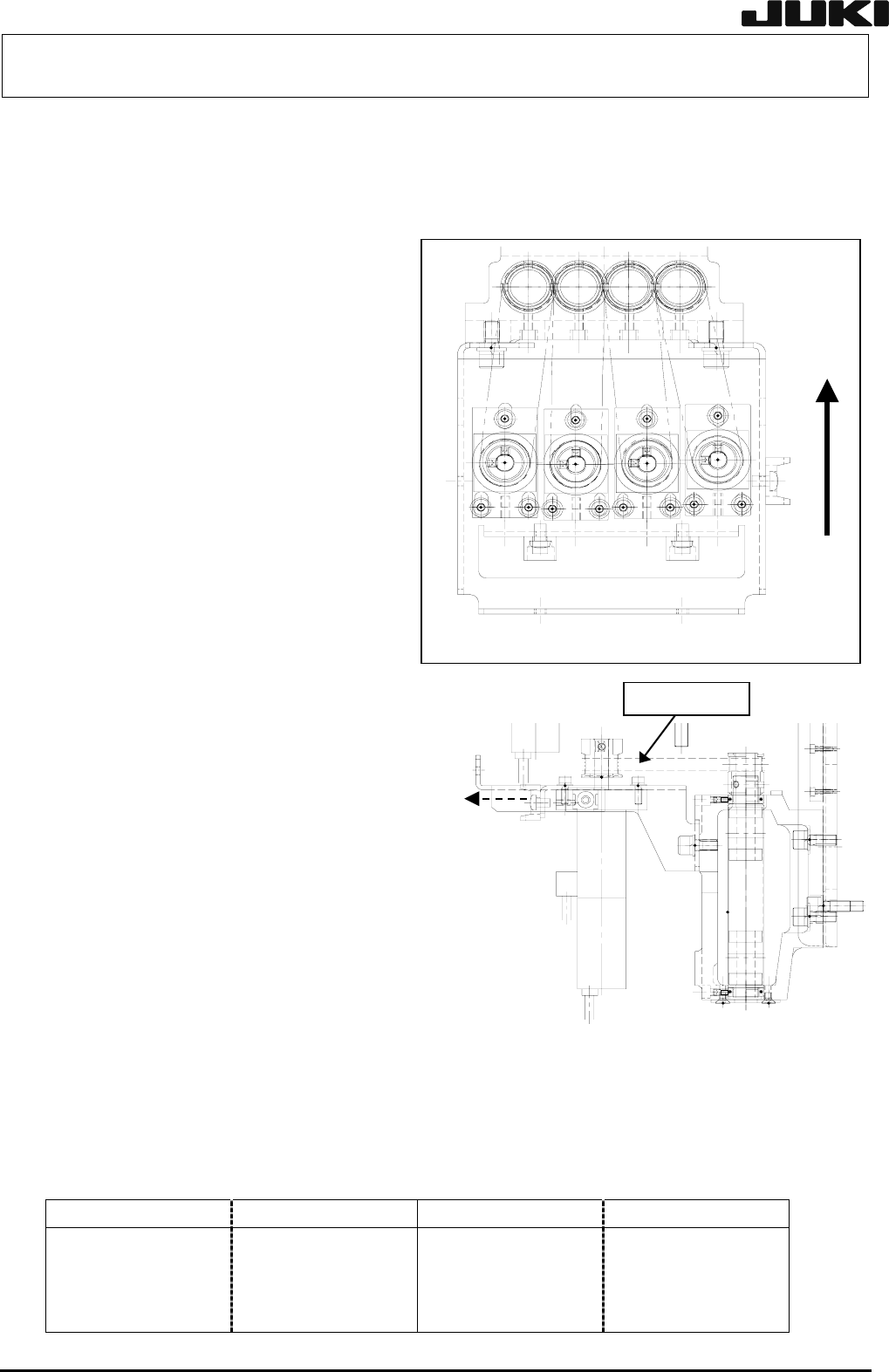

图 2-2-1
Z 电动机保护罩
1） 按照 2-1-1 项中的 1）～ 5）方法，卸下①～
④。
2） 卸下 Z 电动机保护罩。（安装螺栓 4 枚）
3） 卸下 Z 电动机的 3 枚安装螺栓，按箭头方向
移动电动机，放松皮带。
4） 拧松皮带轮的 2 枚紧钉螺钉，把 Z 电动机皮
带轮往上推，然后卸下 Z 电动机。
5） 安装请按照相反的顺序进行。
6） 按照以下的顺序对皮带张力进行调整和确
认。
2-4
图 2-2-2
表 2-2-1
品名 货号
LZ1 电动机电缆组 L815E5210A0
LZ2 电动机电缆组 L815E7210A0
LZ3 电动机电缆组 L815E9210A0
LZ4 电动机电缆组 L816E1210A0
RZ1 电动机电缆组 L816E3210A0
RZ2 电动机电缆组 L816E5210A0
RZ3 电动机电缆组 L816E7210A0
RZ4 电动机电缆组 L816E9210A0
Rev. 2.00
保养调整说明书
<顺序>
① 把螺栓插入 Z 电动机的螺栓孔中，并在按箭头方向 21.6N（2.2kgf）拉力状态下，用紧钉螺钉
固定。
② 确认张力大小是否介于 10.5±1N 之间。
同步皮带 Z
拉
张力大小设定值
Weight: 0.9 g/m
Width: 8 mm
Span: 64.5 mm
※ 在 Z 电动机安装螺栓（3 枚）上涂上锁定漆 242
后，以 2.3Nm 的扭矩旋转固定。
※ 紧固 Z 电动机皮带轮的紧钉螺钉的时候，应注意
Z 电动机传动轴的平部与皮带轮的紧钉螺钉旋转
方向相吻合。紧钉螺钉的紧固扭矩为 0.5Nm。
7） 组装后，测量 MS 参数中线路板上面高度。如果此值不在 1～5mm 之间，则移动皮带轮的位置，并
重新测量 MS 参数，直到线路板上面高度介于 1～5mm 为止。
1～5mm 稳定区域
（Z 轴球螺杆转动一
圈的行程）
Z 传感器 ON 区域
6mm
Z 传感器 OFF 区域
2-5
Rev. 2.00
保养调整说明书
2-2-2 θ电动机（MNLA 贴装头）
电动机更换以后，需重新输入与轴原点相关的 MS 参数。
（输入项目请参照 2-9 项）
图 2-2-3
1） 按照 2-1-1 项中的 1）～ 5）方法，卸下
①～④。
2） 卸下 Z 电动机保护罩。（安装螺栓 4 枚）
3） 卸下θ电动机的 3 枚安装螺栓，按箭头方
向移动θ电动机，放松皮带。
4） 拧松皮带轮的 2 枚紧钉螺钉，把θ电动机
皮带轮往上推，然后卸下θ电动机。
5） 安装请按照相反的顺序进行。
6） 按照以下的顺序对皮带张力进行调整和
确认。
2-6
<顺序>
① 把钩销插入 θ 电动机的螺栓孔中，并用拉杆
按箭头方向以 21.6N（2.2kgf）拉紧，在此
状态下用安装螺栓固定。
② 确认张力大小是否介于 10.5±1N 之间。
张力大小设定值
Weight: 0.9 g/m
Width: 6 mm
Span: 64.5 mm
※ 在θ电动机安装螺栓（4 枚）上涂上锁定漆 242 后，以 2.3Nm 的扭矩旋转固定。
※ 紧固θ电动机皮带轮的紧钉螺钉的时候，应注意θ电动机传动轴的平部与皮带轮的紧钉螺钉旋
转方向相吻合。紧钉螺钉的紧固扭矩为 0.5Nm。
表 2-2-2-1
品名 货号 品名 货号
LT1 电动机电缆组
LT2 电动机电缆组
LT3 电动机电缆组
LT4 电动机电缆组
L815E6210A0
L815E8210A0
L816E0210A0
L816E2210A0
RT1 电动机电缆组
RT2 电动机电缆组
RT3 电动机电缆组
RT4 电动机电缆组
L816E4210A0
L816E6210A0
L816E8210A0
L817E0210A0
图
2-2-4
拉
同步皮带
θ
Rev. 2.00
