保养调整说明书 3-3 HMS 的更换 3-3-1 HMS 头部的更换 摄像头 D 带垫片内六角螺钉 （×2） HMS 传感器头 图 3-3-1 HMS 头部的更换 3-3-2 HMS 放大器的更换 在把放大器固定到 HMS 放大器支架以后，确认在稍微的振动下放大器不会掉下。 HMS 放大器 HMS 放大器支架 图 3-3-2 放大器更换 3-5 Rev. 2.00
保养调整说明书
3-2-6 BAD MARK 传感器的束线处理
• 按图所示把传感器光纤集拢，用束线带固定。
把光纤装置的多余缆线弯成圆
圈状固定。
• 把从 BAD MARK 传感器过来的缆线按下图所示走向走线，并连接到线路板上的图示部位。
束线带
束线带
BAD MARK
传感器组
束线带
参看 MSP（3-5-3-2）页
3-4
Rev. 2.00
保养调整说明书

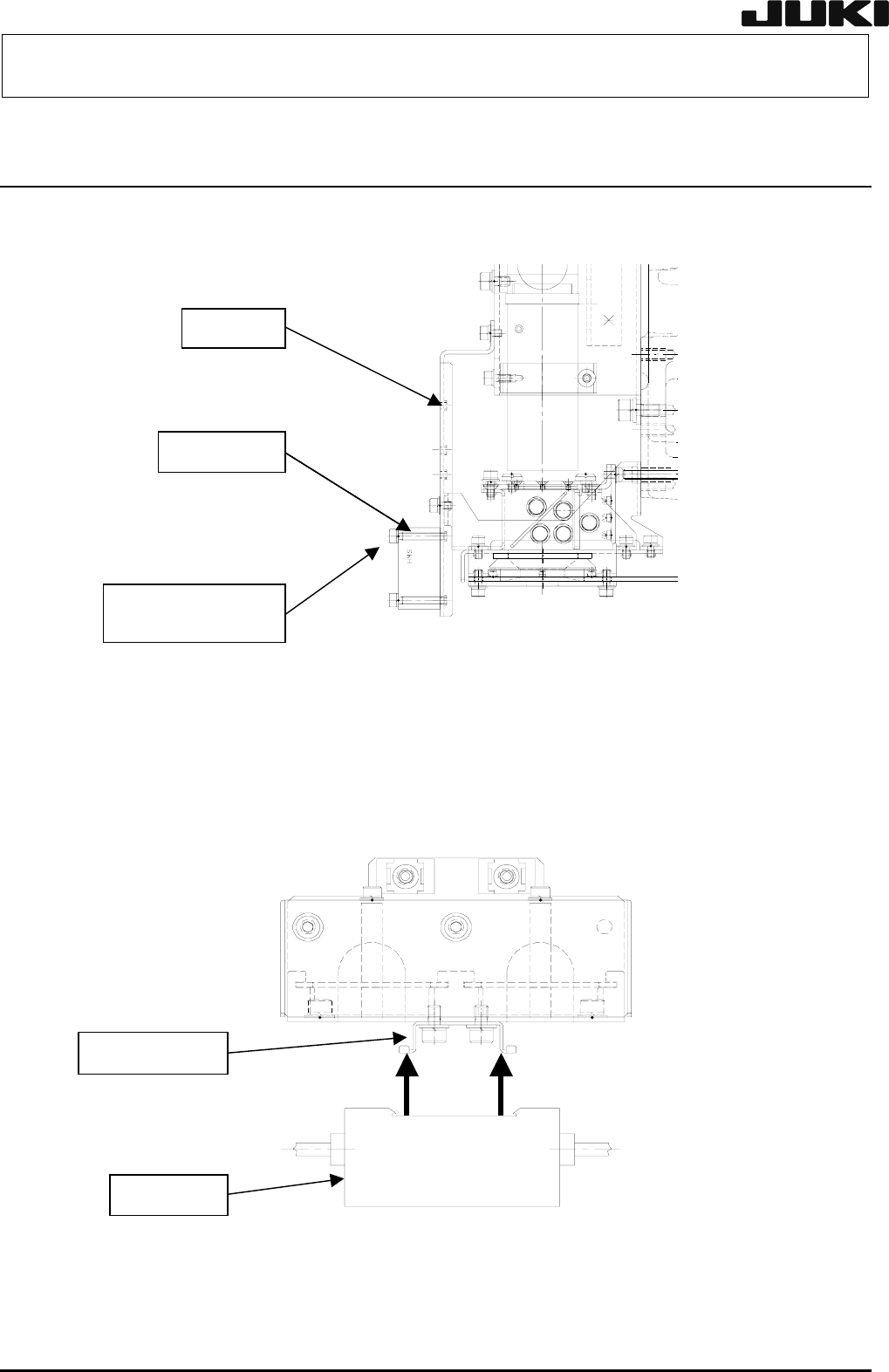

3-3 HMS 的更换
3-3-1 HMS 头部的更换
摄像头 D
带垫片内六角螺钉
（×2）
HMS 传感器头
图 3-3-1 HMS 头部的更换
3-3-2 HMS 放大器的更换
在把放大器固定到 HMS 放大器支架以后，确认在稍微的振动下放大器不会掉下。
HMS 放大器
HMS 放大器支架
图 3-3-2 放大器更换
3-5
Rev. 2.00
保养调整说明书
3-3-3 标签的粘贴
在标签的粘贴部位脱脂后，贴上标签。
图 3-3-3 左：标签 / 右：标签粘贴以后
3-3-4 线路板的设置
把 HEIGHT SENSOR 线路板 2 组的插头插入到贴装头主线路板组的内部后，再用贴装头主 PWB 保护盖从
上押紧后盖住。
贴装头主线路板
HMS 线路板 2 组
图 3-3-4 线路板设置
3-6
Rev. 2.00
