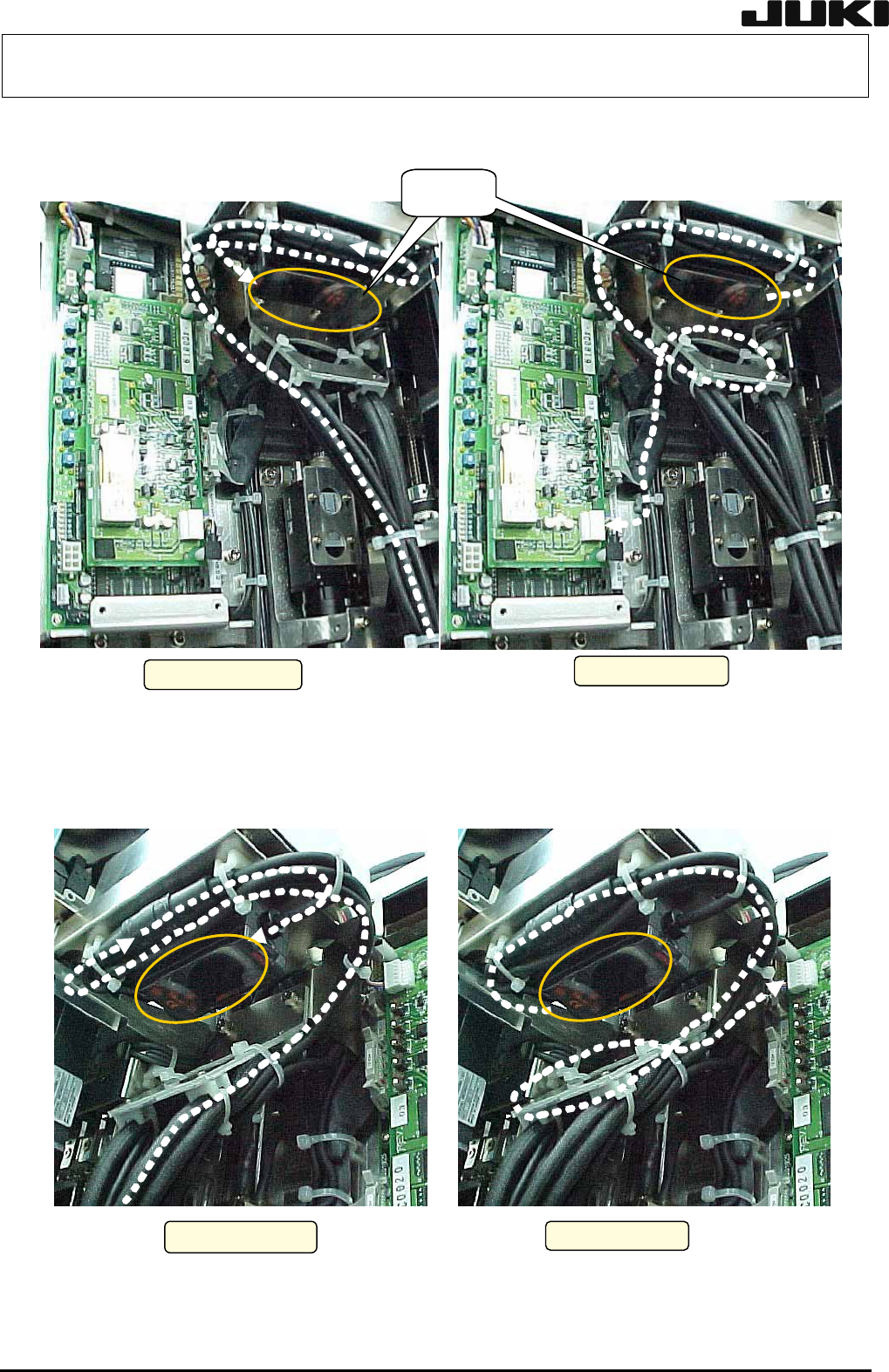

{ 左贴装头
アンプ
放大器
从放大器至线路板
从传感器至放大器
※ 由于从放大器过来的缆线比较长，所以走线时要像上图所示适当地弯几圈。
布置各处的缆线时不要让缆线过度受力。
{ 右贴装头
从传感器至放大器
从放大器至线路
※ 与左贴装头同样地走线。
3-8
Rev. 2.00
保养调整说明书
3-3-6 HMS 高度调整
在 CAL 块上移动 HMS 传感器部件，使高度传感器底部与 CAL 块上面距离为 40±0.2mm，拧松 4 处带垫
片内六角螺钉后进行调整。此时，请确认 FAR 灯和 NEAR 灯都亮。调整后，拧紧 4 处的带垫片内六角螺
钉。
CAL 块上面
带垫片内
六角螺钉
NEAR 灯
FAR 灯
透镜指示灯 点灯状态
NEAR/FAR 两灯都亮：测定中心距离±1m
m
NEAR 灯亮：测定范围内近距离
FAR 灯亮：测定范围内远距离
NEAR/FAR 两灯都不亮：测定范围外
调整后，请输入 MS 参数的 HMS 偏差。输入请参照 MS 参数。
注意
为防止对人体造成伤害，在进行 HOD 操作时，请勿将手伸进机器内，
也不要将脸和头部靠近机器。
3-9
Rev. 2.00
保养调整说明书
3-4 贴装头线路板的更换
3-4-1 贴装头主线路板的更换
TP2
TP3
TP4
TP5
TP6
TP7
TP8
TP9
TP2
TP3
VR7
TP14
VR2
VR1
VR3 VR4
VR5
图 3-4-1 贴装头主线路板
贴装头主线路板更换后，请调整真空度的大小。（接地端子请使用 TP1。）
<顺序>
1. VR7（A/D 转换器的基准电压）的调整
① 使用伏特表观测 TP14 的电压，同时旋转 VR7 使电压值调整到 1.25±0.01V。
2. VR1～VR4(真空计输入电压)的调整
① 设置要调整的贴装头上的 503 管嘴，真空计 ON。
② 用伏特表测量外部输入检测端电压 Vvac 后，记录下来。
③ 用伏特表观测 A/D 输入检测端电压，同时旋转真空计输入电压调整用的旋钮，使电压值位于
（Vvac/2）±0.01V。
各贴装头与检测端及旋钮的关系如下所示。
贴装头 L1/R1 L2/R2 L3/R3 L4/R4
真空计输入电压旋钮 VR1 VR2 VR3 VR4
外部输入检测端 TP3 TP5 TP7 TP9
A/D输入检测端 TP2 TP4 TP6 TP8
注1） 在确认 DC 电源输出电压的调整后，对旋钮进行调整。
注2） 确认与旋钮调整相关的各类传感器是否正确连接。
