保养调整说明书
危险
为防止因突然起动而发生事故，请切断电源后进行操作。
[4] OCC 装置
4-1 OCC 装置的更换
1） 卸下带垫片内六角螺钉①,取下摄像头支架 D。
2） 摄像头装置由带垫片内六角螺钉②固定，光源装置由带垫片内六角螺钉③固定。取下插头类部件，
卸下各自的安装螺栓并进行更换。
3） 按照相反的顺序进行安装。
4） 摄像头装置更换后，进行焦距调整，MS 参数输入，光源装置更换后进行 OCC 光的调整。（参照 4-7
更换后的再调整一览表）
①带垫片内六角螺钉（×3）
③带垫片内六角螺钉（×2）
②带垫片内六角螺钉（×4）
摄像头装置
光源装置
XM 底座
摄像头支架 D
图 4-1-1 OCC 装置
4-1
Rev. 2.00
保养调整说明书
4-2 CCD 摄像头，透镜的更换
1） 按照 4-1 OCC 装置的更换要领，从 XM 底座上卸下摄像头装置。
2） 卸下固定 CCD 摄像头，透镜的紧固螺栓并进行 CCD 摄像头，透镜的更换。
3） 按照相反的顺序进行安装。（请在圆头螺钉上涂上锁定漆 242）
（请在圆头螺钉、带垫片内六角螺钉上涂上锁定漆 242，用紧固扭矩 1.0Nm 固定。）
4） 更换后，请调整焦距，输入 MS 参数。（参照 4-7 更换后的再调整一览表）
内六角螺栓（×4）
透镜
圆头螺钉（×2）
涂上锁定漆 242
带垫片内六角螺钉（×2）
涂敷锁定漆 242
CCD 摄像头
图 4-2-1 CCD 摄像头/透镜
4-2
Rev. 2.00
保养调整说明书
4-3 OCC 同轴/角度照明线路板组的更换
1） 按照 4-1 OCC 装置的更换要领，从 XM 底座上卸下光源装置。
2） 卸下带垫片螺钉①，更换 OCC 同轴照明线路板组。
3） 卸下带垫片内六角螺钉②，更换 OCC 角度照明线路板组。
4） 按照相反的顺序进行安装。
5） 更换后，请调整 OCC 光源。（参照 4-7 更换后的再调整一览表）

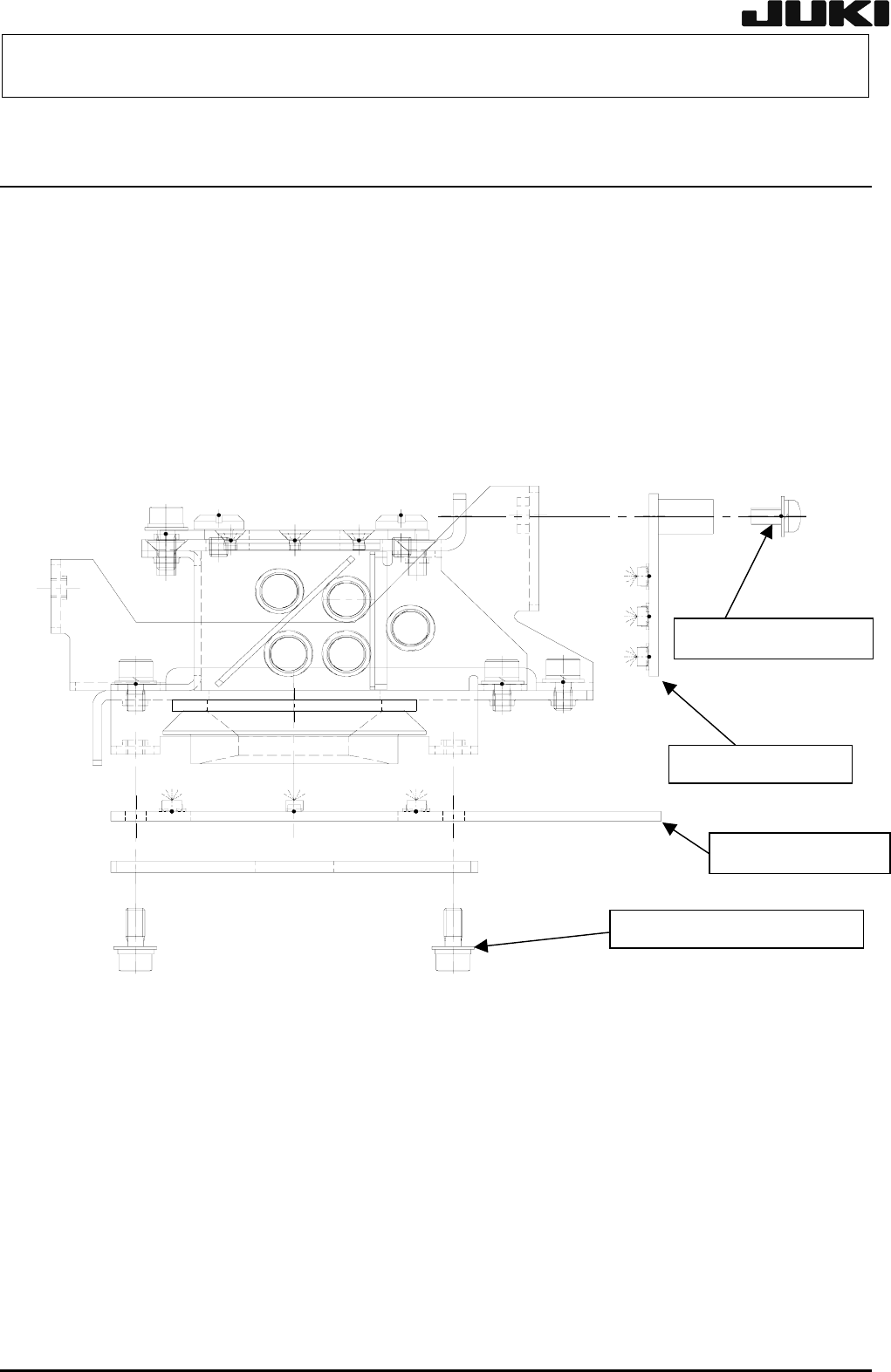

②带垫片内六角螺钉（×4）
同轴照明线路板组
角度照明线路板组
①带垫片螺钉（×2）
图 4-3-1 OCC 同轴/角度照明线路板组的更换
4-3
