保养调整说明书 4-5 Rev. 2.00 4-5 焦距调整 <顺序> ① 在 CAL 块上表面放置摄像头调整器具并使刻度面朝下。 ② 拧松固定摄像头的内六 角螺栓①和②共六处并 上下移动摄像头， 在能清楚看到刻度线[2]参照下图 的高度处固定摄像头。 CAL 块 ①带垫片内六角 螺钉（×2） ①内六角螺栓（×4） カメ ラ アジャ ス ト 治 具 E 2106998000 （T110） 摄像头调整器具 E210699800…
保养调整说明书
4-4 透镜过滤器/光过滤器的更换
1） 按照 OCC 装置的更换要领，从 XM 底座上卸下光源装置。
2） 卸下各自的透镜过滤器/光过滤器并进行更换。
3） 按照相反的顺序进行安装，进行光过滤器的安装时，力求使下面的仰视图为最清晰的状态。
4） 更换后，请调整 OCC 光源。（参照 4-7 更换后的再调整一览表）
光过滤器
透镜过滤器
仰视图
图 4-4-1 透镜过滤器/光过滤器的更换
4-4
Rev. 2.00
保养调整说明书
4-5
Rev. 2.00
4-5 焦距调整

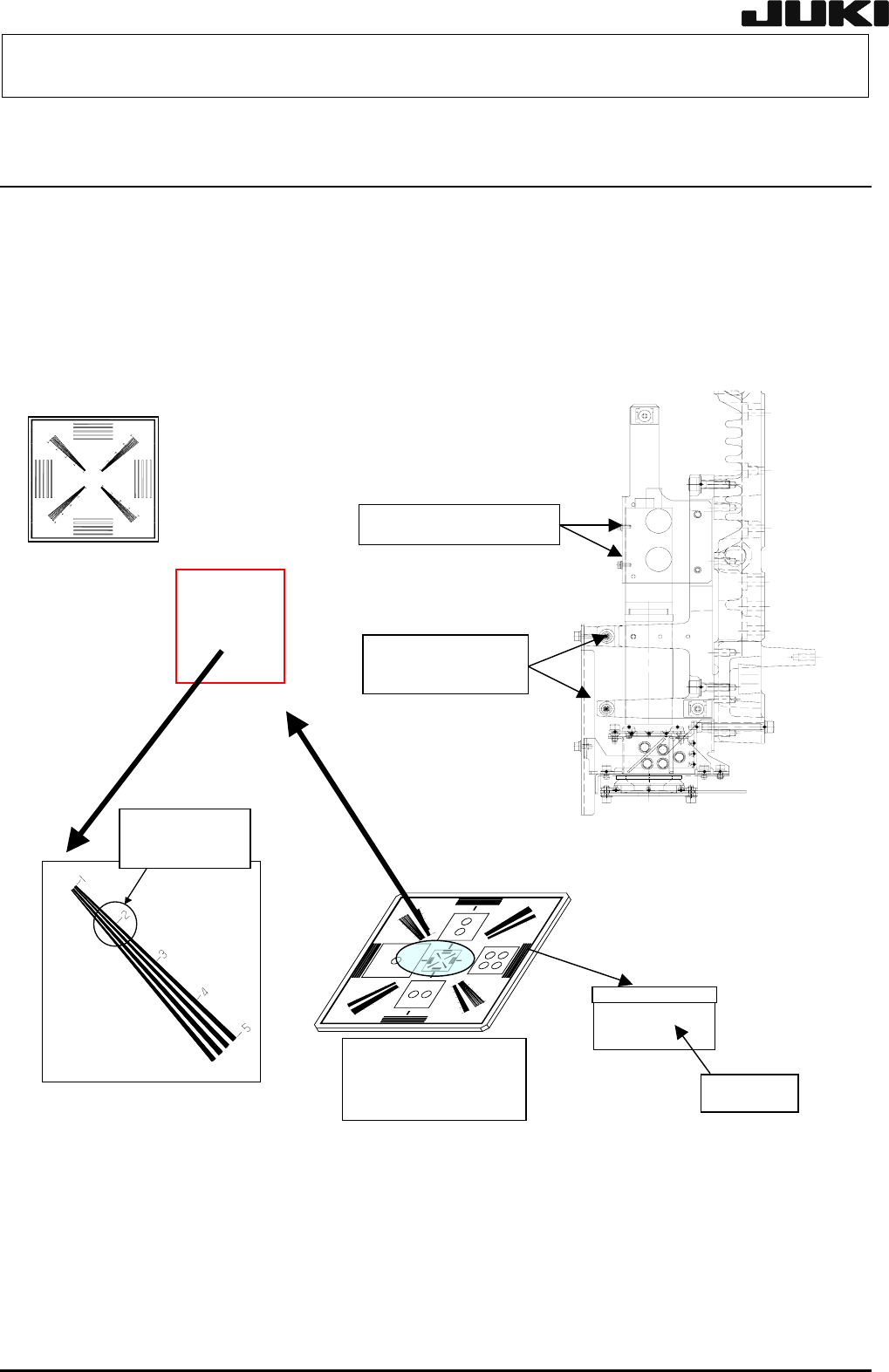

<顺序>
① 在 CAL 块上表面放置摄像头调整器具并使刻度面朝下。
② 拧松固定摄像头的内六角螺栓①和②共六处并上下移动摄像头，在能清楚看到刻度线[2]参照下图
的高度处固定摄像头。
CAL 块
①带垫片内六角
螺钉（×2）
①内六角螺栓（×4）
カメラアジャスト治具
E2106998000
（T110）
摄像头调整器具
E2106998000
(T110)
能清楚看到
[2]附近的线
保养调整说明书
4-6 OCC 光源的光量调整
<顺序>
① 用手动控制的方法确认 OCC 的照明是否灯亮。
② 请进行 MS 参数的“OCC 光量调整”。
（参照[MS 参数]的 OCC 光量调整）
4-7 更换后的再调整一览表
表 4-7-1 更换后的再调整一览表
摄像头装置 光源装置 CCD摄像头
透镜
照明线路板 透镜过滤器
光过滤器
焦距调整 ○ － ○ － －
过滤器调整 △ ○ △ － ○
光源调整 △ ○ △ ○ ○
原点粗调整（注） ○ － ○ － －
OCC偏差（注） ○ － ○ － －
贴装头偏差（注） ○ － ○ － －
BMR偏差（注） ○ － ○ － －
HMS偏差（注） ○ － ○ － －
○：必须
△：确认
－：不要
（注）参照 MS 参数操作说明书
注意
为防止对人体造成伤害，在进行HOD操作时，请勿将手伸进机器内，
也不要将脸和头部靠近机器。
