5-3 IN/OUT 电动机的更换
1） 拔下电动机连接导线的插头。
2） 拧松电动机支架 A 的紧钉螺钉，从电动机皮带轮 A 上取下驱动皮带。
3） 卸下电动机和齿轮箱。

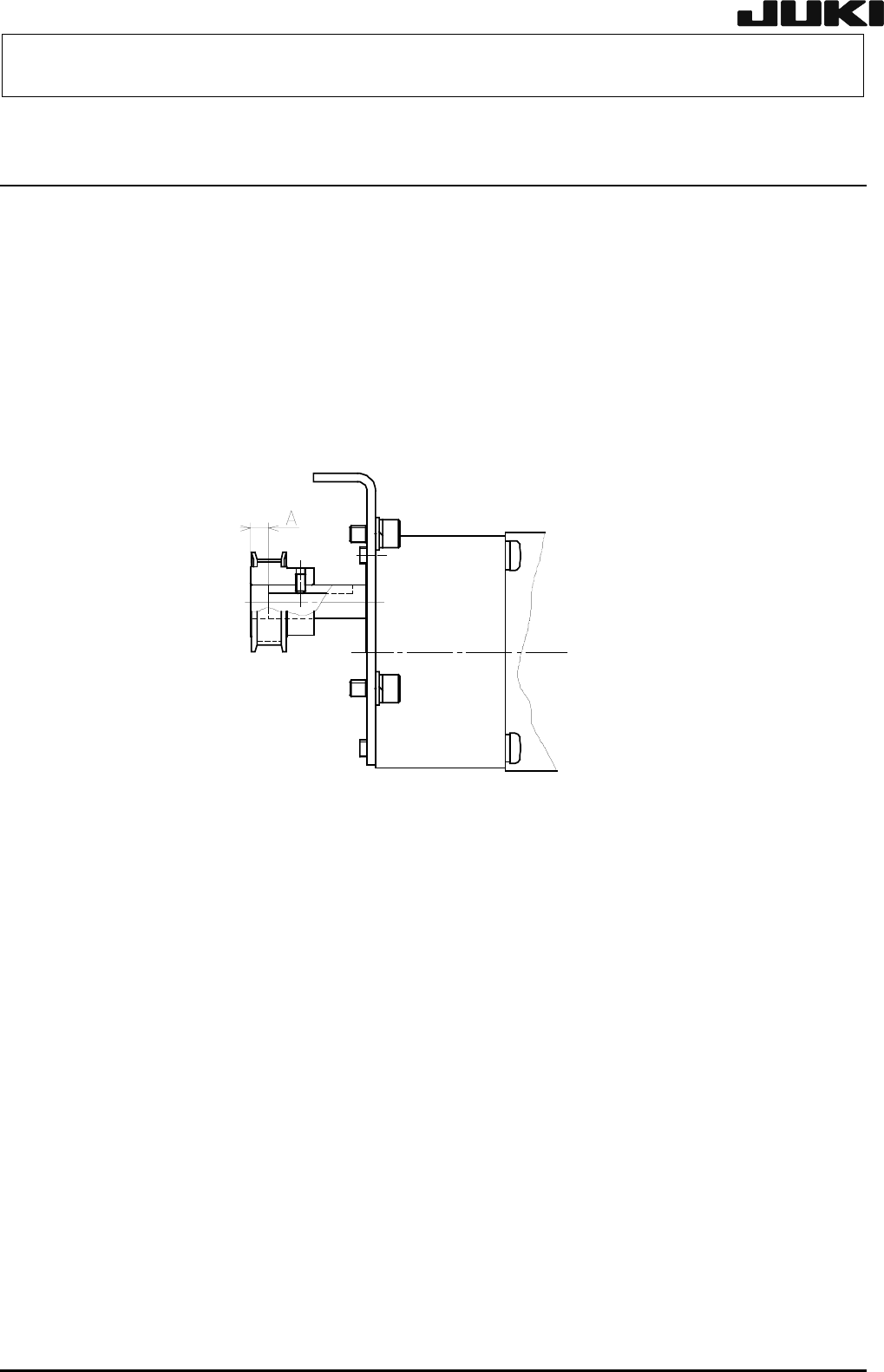

4） 从齿轮箱中取下电动机皮带轮 A 时，电动机（齿轮箱）的轴前端应凹于电动机皮带轮 A 的端面。
A=6.5mm±0.2mm
IN 电动机组 ：E9454729MAO
OUT 电动机组 ：E9456729MAO
图 5-3-1
5-3
Rev. 2.00
保养调整说明书
5） 按照（3）～（1）相反的顺序进行安装。
驱动皮带的张力按照下面的顺序进行调整。
<顺序>

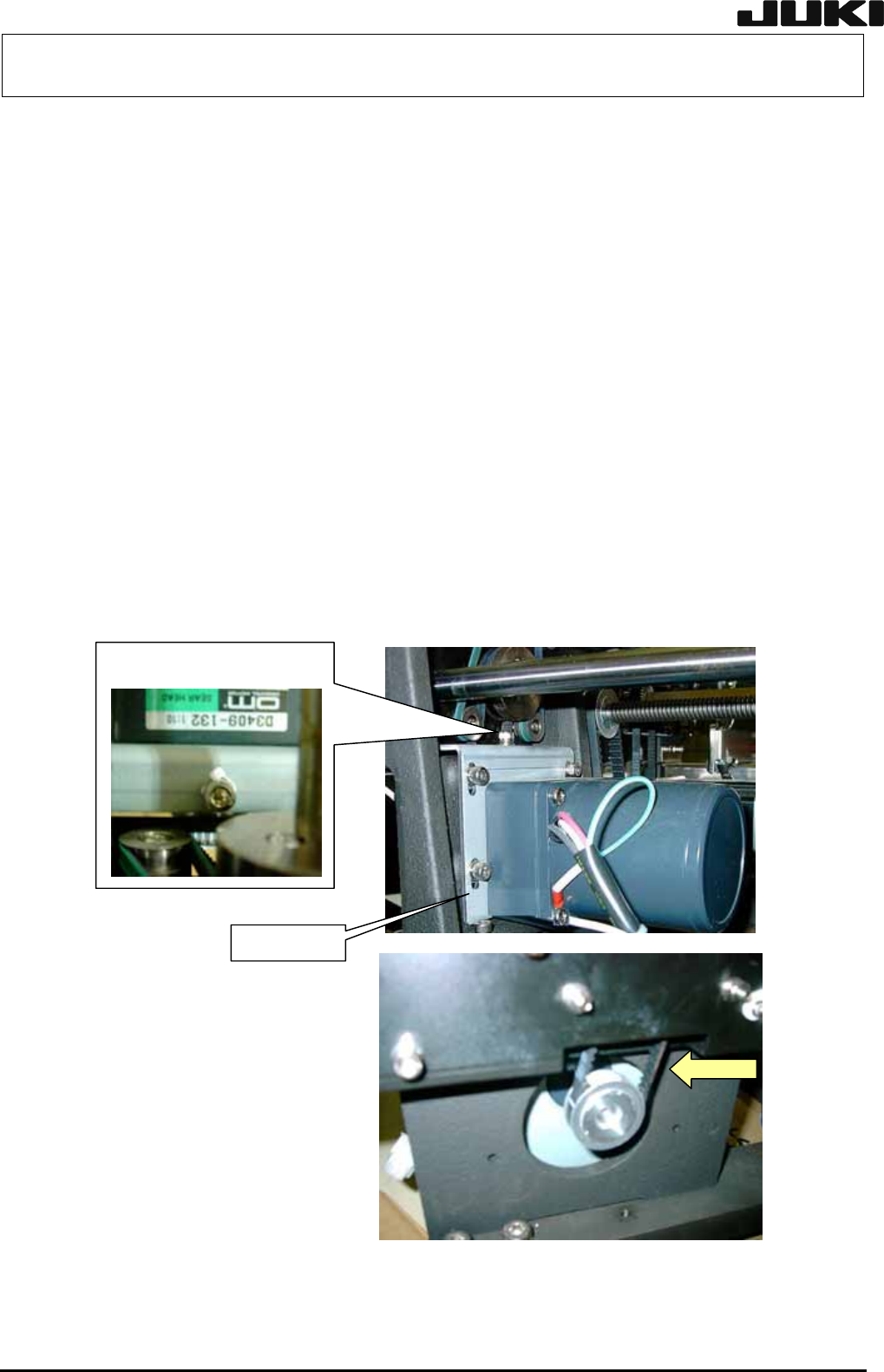

① 拧松把 IN/OUT 电动机固定在导轨架 F 上的紧钉螺钉①和电动机支架 A 上部的紧钉螺钉②。
② 拧紧紧钉螺钉②后，皮带张力就变大。
③ 用 UNITTA 制音波式皮带张力计进行张力测量，调整皮带张力为 45±5N。
（Weight=002.5, Width=009.0, Span=0085）
调整后，用紧钉螺钉①固定电动机。
注） 张力过大→驱动轴的扭矩增大
注） 张力过小→同步皮带打滑（产生杂音）
5-4
DRV 同步皮带：L171E021000
紧钉螺钉①
紧钉螺钉②
图 5-3-2
Rev. 2.00
保养调整说明书
5-4 中心电动机与 AWCC 电动机的更换
<中心电动机的更换> L900E221000
1） 拔下电动机连接导线的插头。

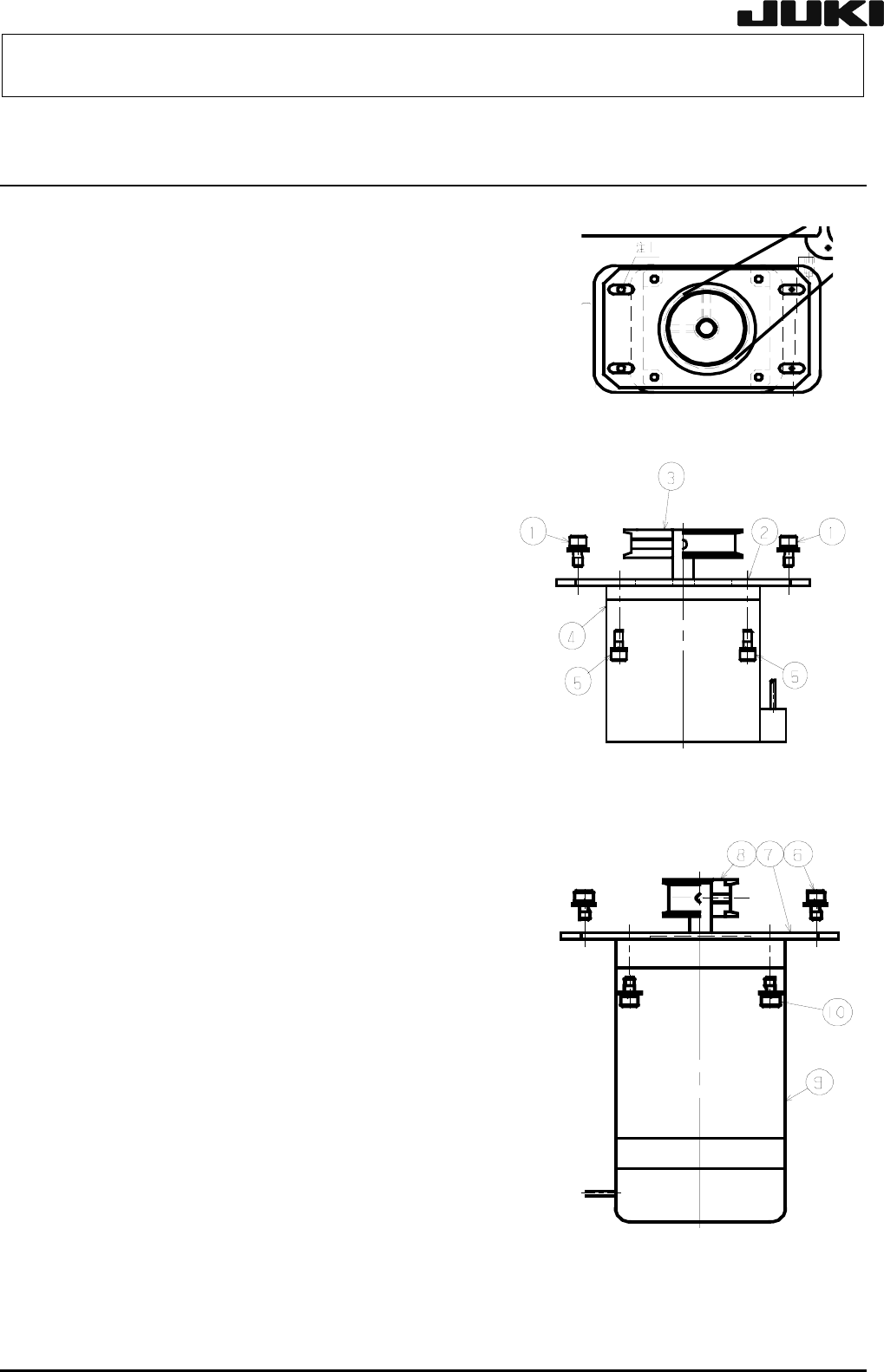

2） 拧松传送电动机支架 C②的支架紧固螺栓①，从中心电动机皮
带轮③上卸下传送电动机皮带 C。
注1： 仅在图示部分要使用 M4×8 带垫片内六角螺钉。(参照
图 5-4-1)
3） 拧松电动机紧固螺栓⑤，卸下中心电动机④。
图 5-4-1
传送电动机皮带 C
（L167E421000）
4） 组装中心电动机轴与中心电动机皮带轮③时，使中心
电动机皮带轮端面与中心电动机轴端面在同一个面
上。（参照图 5-4-1）
5） 按照相反的顺序（3）～（1）进行组装。
6） 传送电动机皮带 C 的张力按照下一页所述的顺序进行
调整。
<AWCC 电动机的更换>
1） 拔下电动机连接导线的插头。
中心电动机
L900E221000
图 5-4-2
2） 拧松传送电动机支架 C⑦的支架紧固螺栓⑥，从WA传
动轴皮带轮⑧上卸下 WA 电动机皮带。
3） 拧松电动机紧固螺栓⑩,AWCC 电动机⑨。
4） 组装 AWCC 电动机的轴与 WA 传动轴皮带轮⑧时，使
AWCC 电动机的轴端面凹于 WA 传动轴皮带轮端面
1.5mm。（参照图 5-4-2）
5） 按照相反的顺序（3）～（1）进行组装。
6） WA 电动机皮带的张力按照下一页所述的顺序进行调
整。
AWCC 电动机：L900E321000
WA 电
动机皮带
：L166E221000
图 5-4-3
5-5
