保养调整说明书 <传送电动机皮带 C 的张力调整顺序> Ⅰ. 拧松支架紧固螺栓①，左右移动传送电动机支架 C②。 Ⅱ. 注意与其它部件的干扰，同时调整皮带张力。 Ⅲ. 用 UNITTA 制音波式皮带张力计进行张力测量，调整皮带张力为 16±3N。 （Weight=001.3, Width=006.0, Span=0088） Ⅳ. 调整后固定支架紧固螺栓①。 <WA 电动机皮带的张力调整顺序> Ⅰ. 拧松支架紧固螺…
保养调整说明书
5-4 中心电动机与 AWCC 电动机的更换
<中心电动机的更换> L900E221000
1） 拔下电动机连接导线的插头。
2） 拧松传送电动机支架 C②的支架紧固螺栓①，从中心电动机皮
带轮③上卸下传送电动机皮带 C。
注1： 仅在图示部分要使用 M4×8 带垫片内六角螺钉。(参照
图 5-4-1)
3） 拧松电动机紧固螺栓⑤，卸下中心电动机④。
图 5-4-1
传送电动机皮带 C
（L167E421000）
4） 组装中心电动机轴与中心电动机皮带轮③时，使中心
电动机皮带轮端面与中心电动机轴端面在同一个面
上。（参照图 5-4-1）
5） 按照相反的顺序（3）～（1）进行组装。
6） 传送电动机皮带 C 的张力按照下一页所述的顺序进行
调整。
<AWCC 电动机的更换>
1） 拔下电动机连接导线的插头。
中心电动机
L900E221000
图 5-4-2
2） 拧松传送电动机支架 C⑦的支架紧固螺栓⑥，从WA传
动轴皮带轮⑧上卸下 WA 电动机皮带。
3） 拧松电动机紧固螺栓⑩,AWCC 电动机⑨。
4） 组装 AWCC 电动机的轴与 WA 传动轴皮带轮⑧时，使
AWCC 电动机的轴端面凹于 WA 传动轴皮带轮端面
1.5mm。（参照图 5-4-2）
5） 按照相反的顺序（3）～（1）进行组装。
6） WA 电动机皮带的张力按照下一页所述的顺序进行调
整。
AWCC 电动机：L900E321000
WA 电
动机皮带
：L166E221000
图 5-4-3
5-5
Rev. 2.00
保养调整说明书
<传送电动机皮带 C 的张力调整顺序>
Ⅰ. 拧松支架紧固螺栓①，左右移动传送电动机支架 C②。
Ⅱ. 注意与其它部件的干扰，同时调整皮带张力。
Ⅲ. 用 UNITTA 制音波式皮带张力计进行张力测量，调整皮带张力为 16±3N。
（Weight=001.3, Width=006.0, Span=0088）
Ⅳ. 调整后固定支架紧固螺栓①。
<WA 电动机皮带的张力调整顺序>
Ⅰ. 拧松支架紧固螺栓⑥，左右移动传送电动机支架 C⑦。
Ⅱ. 注意与其它部件的干扰，同时调整皮带张力。
Ⅲ. 用 UNITTA 制音波式皮带张力计进行张力测量，调整皮带张力为 45±5N。
（Weight=002.5, Width=009.0, Span=0124）
Ⅳ. 调整后固定支架紧固螺栓⑥。
注） 张力过大→驱动轴的扭矩增大
注） 张力过小→同步皮带打滑（产生杂音）
5-6

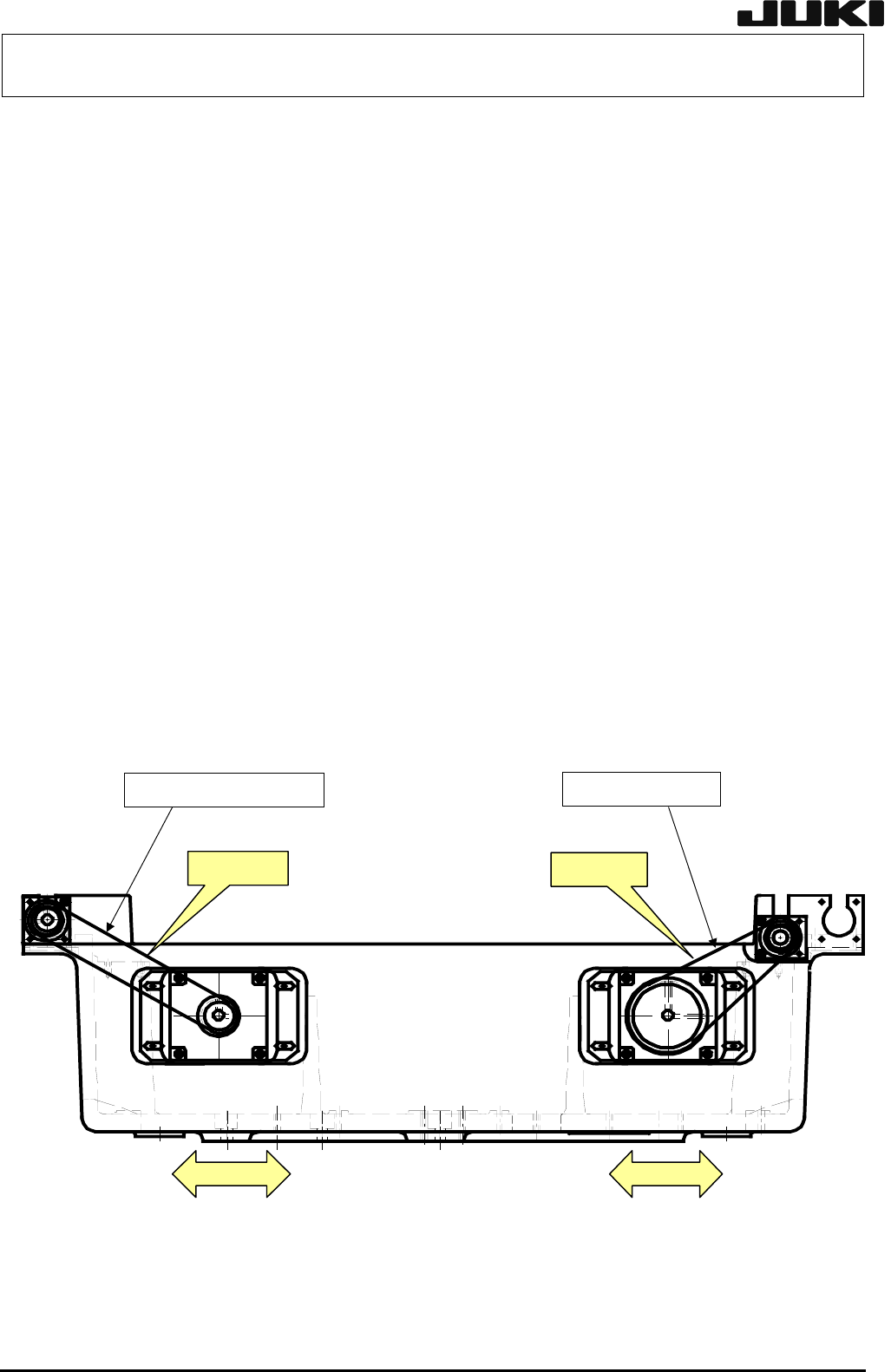

弱 强
测量位置
传送电动机皮带 C
强 弱
测量位置
WA 电动机皮带
图 5-4-3
Rev. 2.00
保养调整说明书
5-5 宽度校正连接皮带的调整（中心）
<顺序>
1） 设定线路板宽度为 300mm。
2） 拧松张力调整部件的螺钉①，上下移动张力调整皮带轮②。
3） 注意与其它部件的干扰，同时调整皮带张力。
4） 用 UNITTA 制音波式皮带张力计进行张力测量，调整皮带张力为 35±5N。
（Weight=002.5, Width=009.0, Span=0493）
5） 调整后，固定张力调整部件的螺钉①。
品名：宽度调节式链带
货号：L166E021000
①
②
强
弱
测量位置
图 5-5-1
5-7
Rev. 2.00
