保养调整说明书 危险 为防止因突然起动而发生事故，请切断电源后进行操作。 [6] CAL 块 6-1 CAL 线路板组件的更换 1） 把与 CAL 线路板相连的 2 条电线①拔下。 2） 把φ4 的空气管从脱膜部件的弯管上拔下。 3） 卸下 CAL 板上的两处内六角螺钉②，取下 CAL 护罩③。 4） 卸下两处带垫片螺钉④，从 CAL 护罩上取下 CAL 线路板。 5） 线路板更换后，按照相反的顺序组装。 ③ ④ ② ① 6-1 Rev…
保养调整说明书
5-21-2 YA 滚珠螺杆 Z 相调整
珠螺杆与联轴节
置。
在近距离传感器
处于 ON 状态的位
置上做上记号。
把台子移开至联
轴节看得到的位
置。
4） 检测联轴节转动
过后的 Z 相，做上
记号。（参照图
5-21-2-2 ， 图
5-21-2-3）
5） 对合 Z 相记号和
传感器 ON 的记号
的角度，把台子向
伺服电动机一侧
移动 1/4 转的距
离，固定联轴节。
5-26
1） 在 YA 电动机与联
轴节固定而 YA 滚
松开的状态下，将
台子移动到近距
离传感器 ON 的位
固定
传感器
凸爪
松开
→固定
在顶点上做记号
YA
滚珠螺杆
YA
电动机
旋转 1/4 圈
限制传感器
近距离传感器
图 5-21-2-1
2）
3）
Rev. 2.00
保养调整说明书
危险
为防止因突然起动而发生事故，请切断电源后进行操作。
[6] CAL 块
6-1 CAL 线路板组件的更换
1） 把与 CAL 线路板相连的 2 条电线①拔下。
2） 把φ4 的空气管从脱膜部件的弯管上拔下。
3） 卸下 CAL 板上的两处内六角螺钉②，取下 CAL 护罩③。
4） 卸下两处带垫片螺钉④，从 CAL 护罩上取下 CAL 线路板。
5） 线路板更换后，按照相反的顺序组装。
③
④
②
①
6-1
Rev. 2.00
保养调整说明书

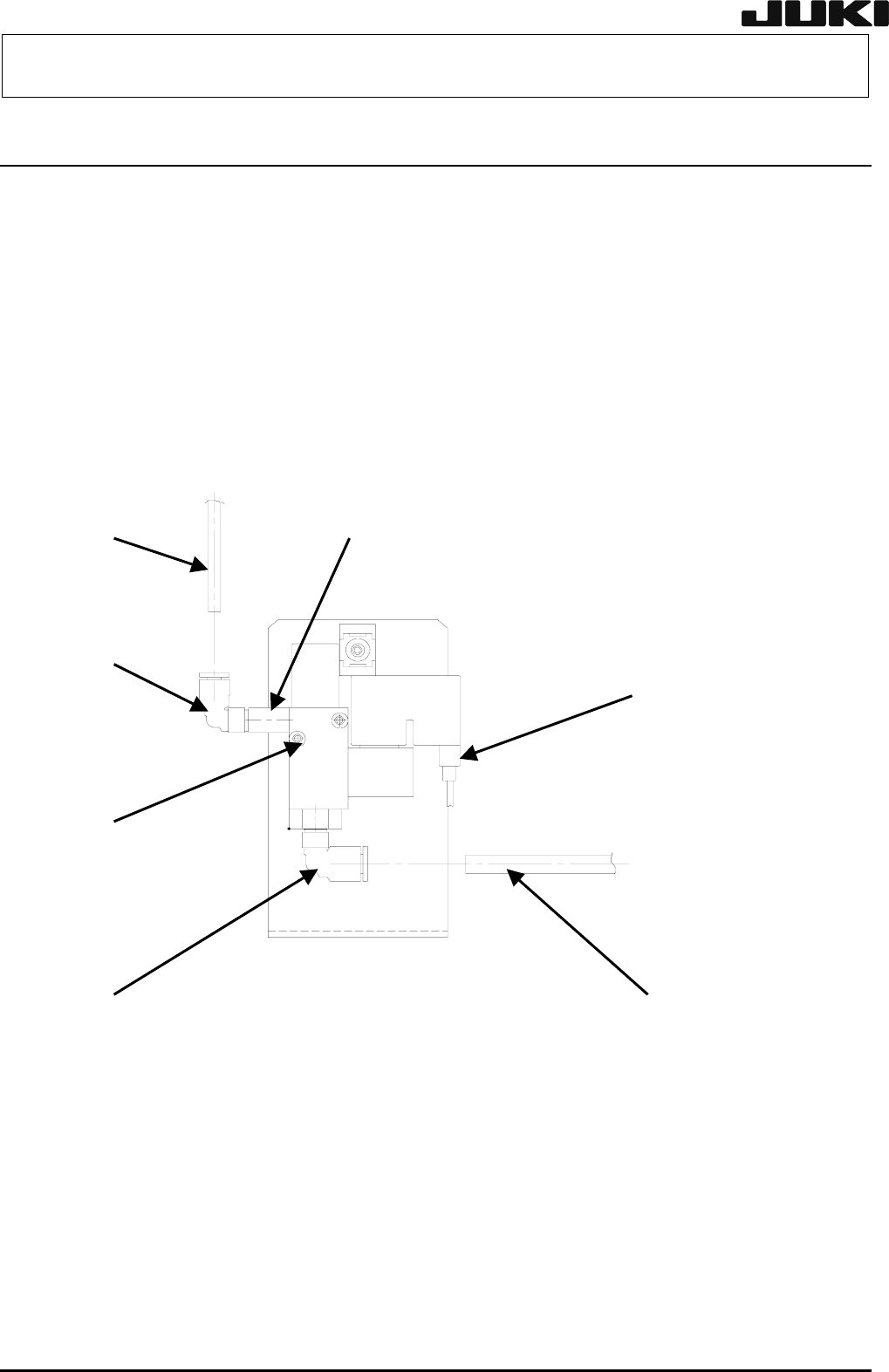

6-2 脱膜器的更换
1） 切断主体气压，拔出连接着的导线①和空气管②③。
2） 卸下固定脱膜器的螺栓④，卸下脱膜器。
3） 从卸下的脱膜器上换装弯管部件⑤⑥。
4） 脱膜器更换以后，请按照相反的顺序组装。
在不关闭空气供给的情况下，也可以更换过滤器⑦。
货号 40000641 名称 FILTER
⑦
④
②
⑥
⑤
③
①
6-2
Rev. 2.00
