保养调整说明书 5） 更换新的驱动气缸，按图 8-2-3 的相反位置进行安装。 <注意> 在桌子的平面或供料器上面进行操作。 驱动器支架支撑 A 驱动气缸 驱动器支架 标准式样 图 8-2-3 驱动器支架支撑 B 驱动气缸 驱动器支架 一次更换台式样 图 8-2-4 8-3 Rev. 2.00
保养调整说明书
8-2 驱动气缸的更换
1） 关闭主机电源。
2） 关闭主机空气压（手动阀）。使用选购品一次更换台的情况时，从主机上卸下一次更换台，选择
器 ON,按住左右的滚子控制杆，让升降器上升，然后关闭主机空气压。
3） 拔下空气管①和插头②。（图 8-1-2）
4） 卸下驱动器支架支撑的安装螺栓。
标准的情况时，从从下方安装到供料器下面。
一次更换台的情况时，从上方安装到供料器升降器下面。
驱动器支架支撑
A
供料器
ASM
驱动气缸
标准式样
图 8-2-1
供料器升降器
驱动器支架支撑
B
一次更换台式样
驱动气
缸
图 8-2-2
8-2
Rev. 2.00
保养调整说明书

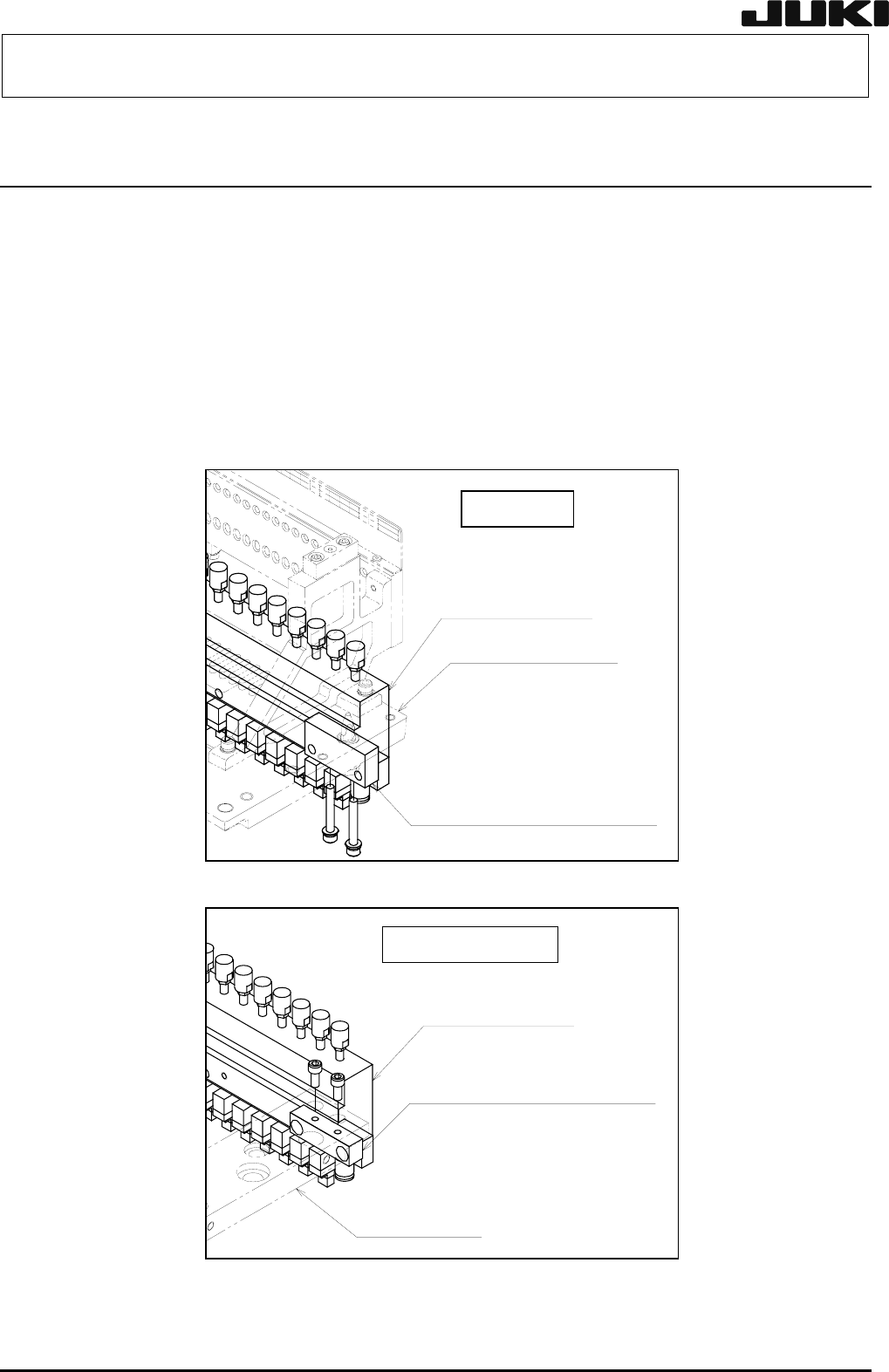

5） 更换新的驱动气缸，按图 8-2-3 的相反位置进行安装。
<注意> 在桌子的平面或供料器上面进行操作。
驱动器支架支撑 A
驱动气缸
驱动器支架
标准式样
图 8-2-3
驱动器支架支撑
B
驱动气缸
驱动器支架
一次更换台式样
图 8-2-4
8-3
Rev. 2.00
保养调整说明书
8-3 驱动气缸的速度控制器调整
驱动气缸的上升速度调整。
1） 从驱动器支架上卸下需要调整的驱动气缸。（参照 8-2 章 1）～4)）
2） 连接空气管及插头。
3） 打开主机空气压并接上电源。
4） 用 IO 手动控制的方式，连续驱动所有那些应该调整并且有速度控制器的驱动气缸。
5） 调整应该调整的气缸的速度控制器，使它的运动与其它气缸的运动一致。
6） 拧紧速度控制器的螺母，固定以后再运行一次进行确认。
7） 按照相反的顺序进行安装。
速度控制器
图 8-3-1
8-4
Rev. 2.00
