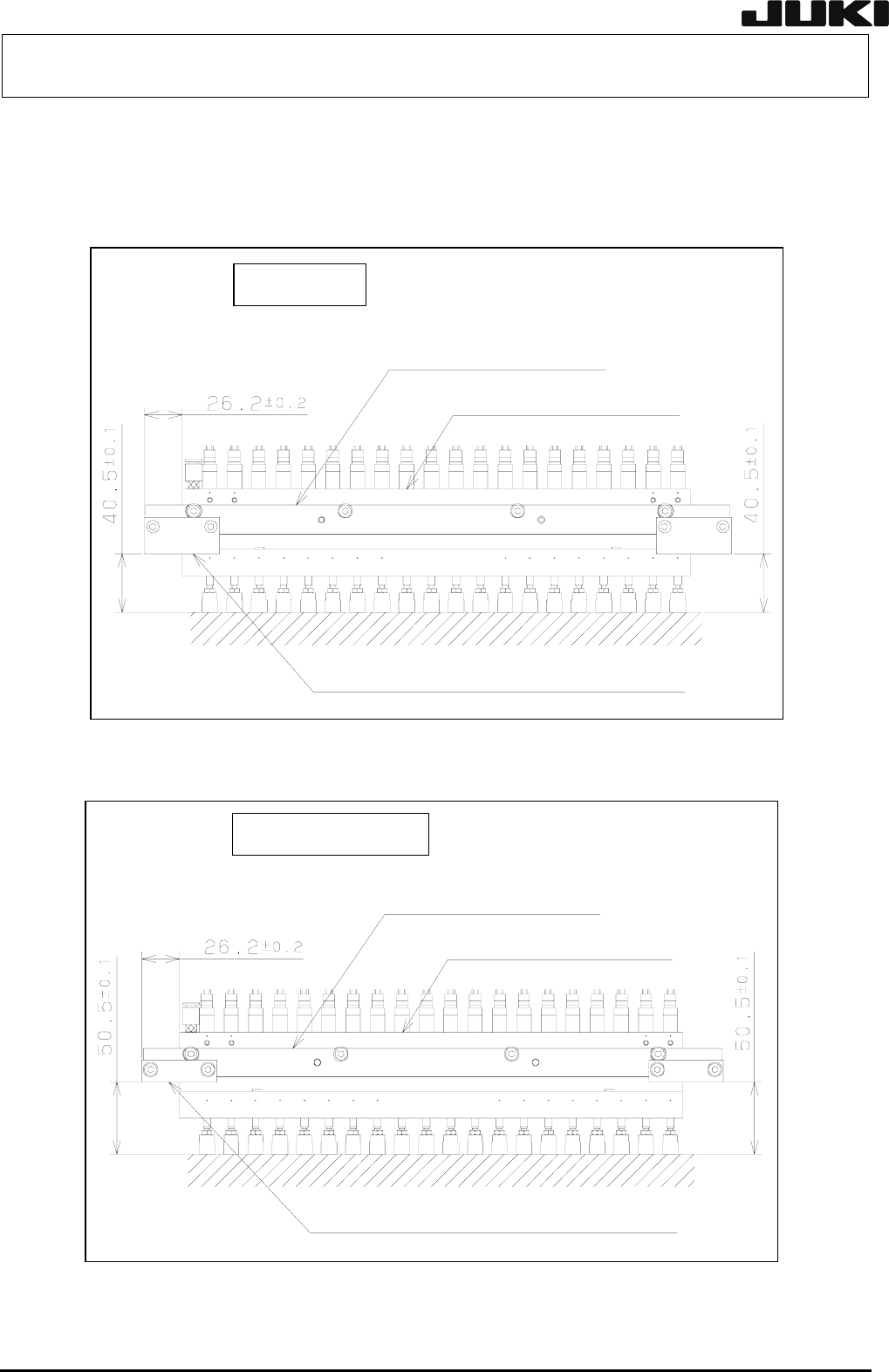

驱动器支架支撑 A
驱动气缸
驱动器支架
标准式样
图 8-2-3
驱动器支架支撑
B
驱动气缸
驱动器支架
一次更换台式样
图 8-2-4
8-3
Rev. 2.00
保养调整说明书
8-3 驱动气缸的速度控制器调整
驱动气缸的上升速度调整。
1） 从驱动器支架上卸下需要调整的驱动气缸。（参照 8-2 章 1）～4)）
2） 连接空气管及插头。
3） 打开主机空气压并接上电源。
4） 用 IO 手动控制的方式，连续驱动所有那些应该调整并且有速度控制器的驱动气缸。
5） 调整应该调整的气缸的速度控制器，使它的运动与其它气缸的运动一致。
6） 拧紧速度控制器的螺母，固定以后再运行一次进行确认。
7） 按照相反的顺序进行安装。
速度控制器
图 8-3-1
8-4
Rev. 2.00
保养调整说明书
8-4 供料器线路板，供料界面线路板的更换
1） 从主机上拔下供料器连接导线与空气管接头。
2） 卸下安装螺栓，并从主机上卸下插头支架。
3） 卸下与供料器线路板或者供料界面线路板相连的插头（导线）。
4） 卸下供料线路板的 8 枚螺栓及供料界面线路板的 4 个螺母，更换成新的。
5） 按照相反的顺序进行安装。
空气管接头
供料线路板
连接器支架
供料界面线路板
连接导线
图 8-4-1
8-5
