SIPLACE Návod pro software SR 604.xx 2 P ř ehled Vydání 06/2007 CZ 2.1 SIPLACE Série X 13 2P ř ehled T ato kapitola podává p ř ehled o osazovacích automatech SIPLACE série X a série D a o systé- mových komponentách linky…
1 Úvod SIPLACE Návod pro software SR 604.xx
1.6 Zkratky a označení Vydání 06/2007 CZ
12
SIPLACE Návod pro software SR 604.xx 2 Přehled
Vydání 06/2007 CZ 2.1 SIPLACE Série X
13
2Přehled
Tato kapitola podává přehled o osazovacích automatech SIPLACE série X a série D a o systé-
mových komponentách linky SIPLACE. 2
2.1 SIPLACE Série X
2

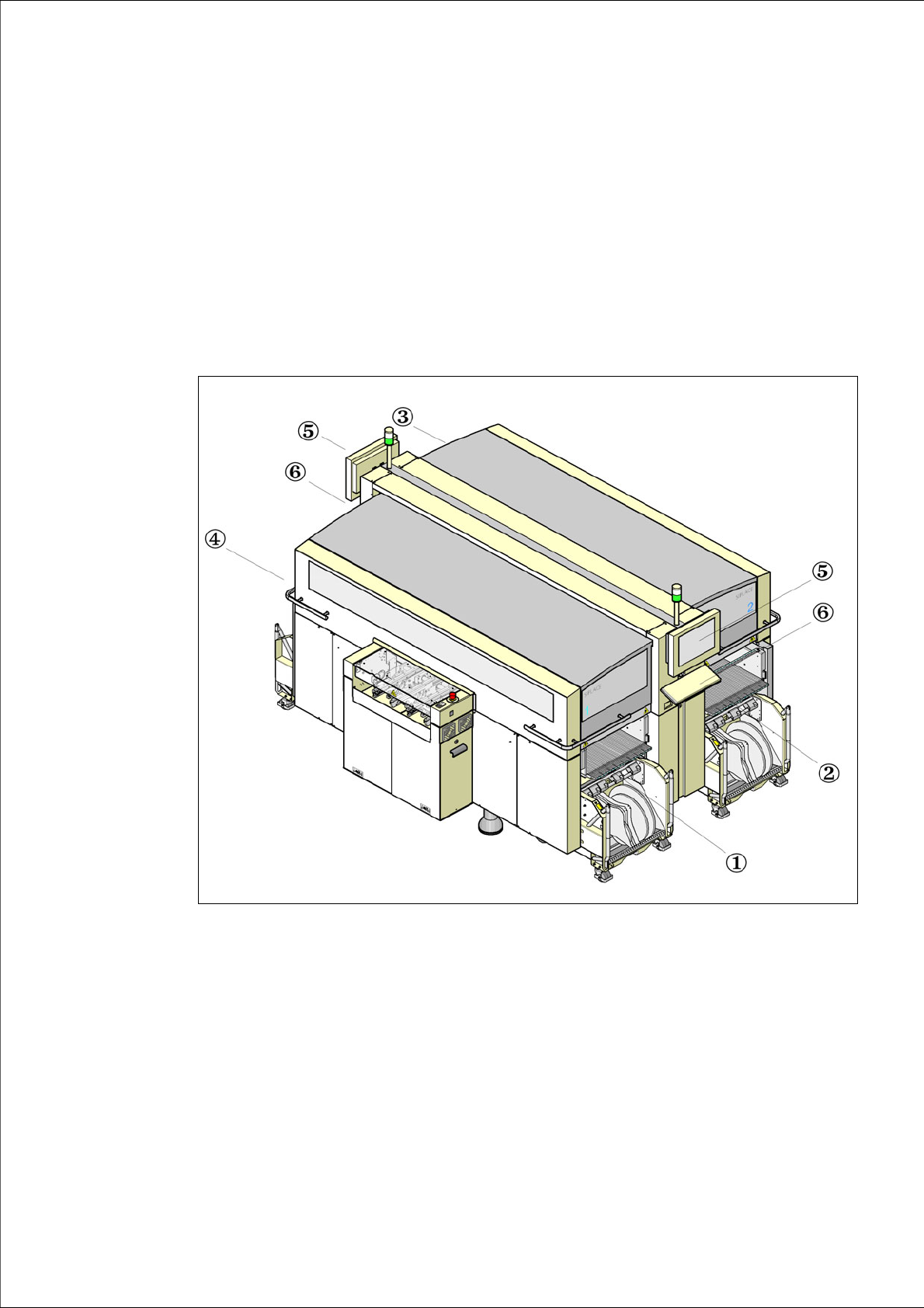

Obr. 2.1 - 1 Přehledné vyobrazení osazovacího automatu SIPLACE série X (Příklad Siplace X4)
Legenda k obr. 2.1 - 1
1 Parkoviště 1 4 Parkoviště 4
2 Parkoviště 2 5 Monitor (na obou stranách)
3 Parkoviště 3 6 Klávesnice (na obou stranách)
2 Přehled SIPLACE Návod pro software SR 604.xx
2.2 SIPLACE série D Vydání 06/2007 CZ
14
2.2 SIPLACE série D
2

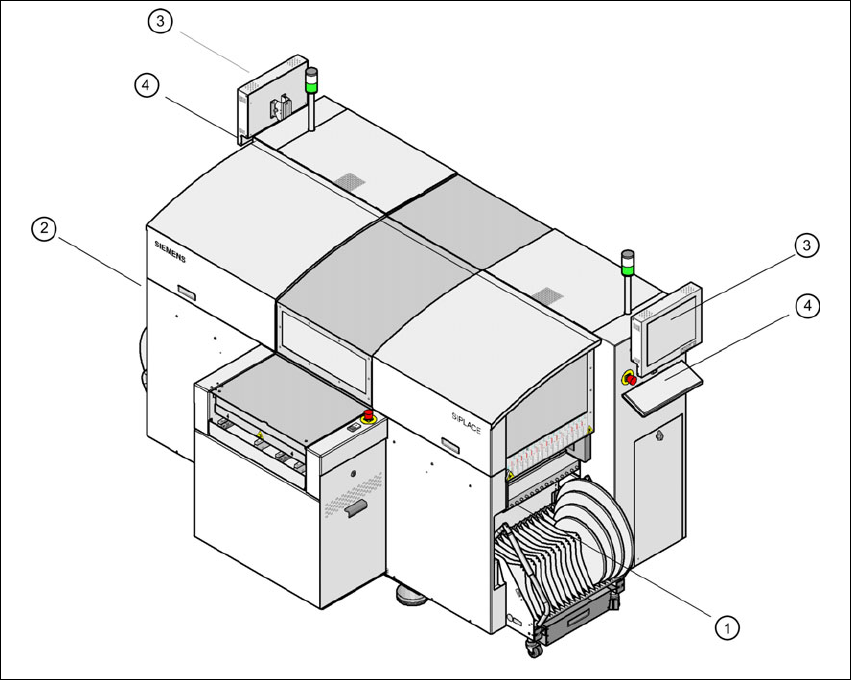

Obr. 2.2 - 1 Přehledné vyobrazení osazovacího automatu SIPLACE série D (příklad Siplace D1 / D2)
2
Legenda
k obr. 2.1 - 1
1 Parkoviště 1 3 Monitor (na obou stranách)
2 Parkoviště 2 4 Klávesnice (na obou stranách)
