Režim "Recovery Placement" (další osazování) je aktivní. 3
Pokud jsou po výpadku proudu nebo vypnutí stroje ještě částečně osazené desky v transportu de-
sek, zobrazí se po opětném zapnutí stroje dotaz, jestli se má v osazování těchto desek pokračo-
vat. Při potvrzení "Ano" se aktivuje režim "Recovery Placement". Symboly pro desky, které zůstaly
ležet, jsou potom označeny otazníkem (viz stranu 28). 3
Symboly pro "Recovery Placement" se zobrazují jen tehdy, když bylo "Recovery Placement" ak-
tivované v SITESTu (menu "Settings" --> "Recovery Placement...") 3
Data se při "Recovery Placement" protokolují a ukládají se na místo v paměti, které bylo stano-
veno v SITESTu. 3
Data pro Recovery Placement se nemohou uložit (případně není spojení se serverem nebo jiné
problémy s ukládáním). 3
UPOZORNĚNÍ
Podrobný popis režimu "Recovery Placement" najdete v online nápovědě k uživatelskému
rozhraní staničního počítače a online nápovědě pro testovací program SITEST. 3
3
Širší transport 3
Transport jednoho SIPLACE D4 byl pro zpracování širších desek nastaven v SITESTu na
"Extra-wide D-Series". Toto nastavení může vést se snížení osazovacího výkonu. 3
SIPLACE Návod pro software SR 604.xx 3 Grafické uživatelské rozhraní
Vydání 06/2007 CZ 3.2 Komponenty uživatelského rozhraní
27
3
Změna úkolu po stanicích 3
U programovacího systému SIPLACE Pro byla prostřednictvím "Line Control" zadána stanici nová
práce. 3
Na první stanici v lince se musí kliknout na tuto ikonu, když poslední deska dosavadního úkolu
zajela do stroje. 3
U všech dalších stanic se musí na tuto ikonu kliknout, když poslední deska z předchozí stanice
zajela do vstupního pásu aktuální stanice. 3
3
Když bylo kliknutím na výše uvedenou ikonu potvrzeno, že poslední deska zajela do stanice, máte
během krátké doby kliknutím na tuto ikonu možnost, toto potvrzení stornovat. 3
UPOZORNĚNÍ
Čekací doba pro "krok zpět" se může stanovit v dialogovém okně "Konfigurovat GUI",
viz stranu 44. 3
3
Přepravní rozhraní je zablokováno. Do stroje nezajíždí žádná nová deska. 3
3
3
Zpracovává se nový úkol. 3
UPOZORNĚNÍ
Podrobný popis ke "změně úkolu po stanicích" najdete v online nápovědě k uživatelskému
rozhraní staničního počítače a v online nápovědě k uživatelskému rozhraní SIPLACE Line
Control. 3
3 Grafické uživatelské rozhraní SIPLACE Návod pro software SR 604.xx
3.2 Komponenty uživatelského rozhraní Vydání 06/2007 CZ
28
3.2.1.4 Význam ostatních značek a grafických symbolů

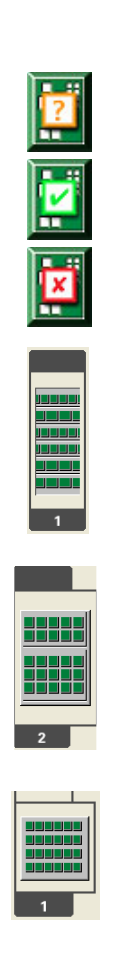

Ikony desky při aktivovaném režimu "Recovery Placement" (další osazování) 3
Když je aktivní režim "Recovery PLacement", (viz stranu 26), označí se symboly desek, které
nebyly až do konce osazeny, otazníkem. 3
Když se na tento symbol desky klikne, přepne se základní náhled na náhled "Recovery
Placement", ve kterém je možné určit další postup pro zvolenou desku. 3
Deska byla zvolena pro další osazování
(aktivováno pole možnosti "Desku osadit do konce"). 3
Zpracování desky se má přerušit
(pole možnosti "Desku přerušit" aktivováno). 3
3
3
Plné parkoviště 3
3
3
3
3
Parkoviště s MTC (Matrix Tray Changer) 3
Když se klikne na grafiku, přepne se zobrazení uživatelského rozhraní na zobrazení "Matrix
Tray Changer". 3
3
3
Parkoviště s WPC (Waffle Pack Changer) 3
Když se klikne na grafiku, přepne se zobrazení uživatelského rozhraní na zobrazení "Waffle
Pack Changer". 3
