SIPLACE Návod pro software SR 604.xx 3 Grafické uživatelské rozhraní Vydání 06/2007 CZ 3.2 Komponenty uživatelského rozhraní 31 Legenda k obr . 3.2 - 2 – 3.2 - 6 (1) Základní náh led (2) P ř íprava, fu nkce osazování (3)…
3 Grafické uživatelské rozhraní SIPLACE Návod pro software SR 604.xx
3.2 Komponenty uživatelského rozhraní Vydání 06/2007 CZ
30
3.2.2 Pruh nástrojů v základním náhledu
3

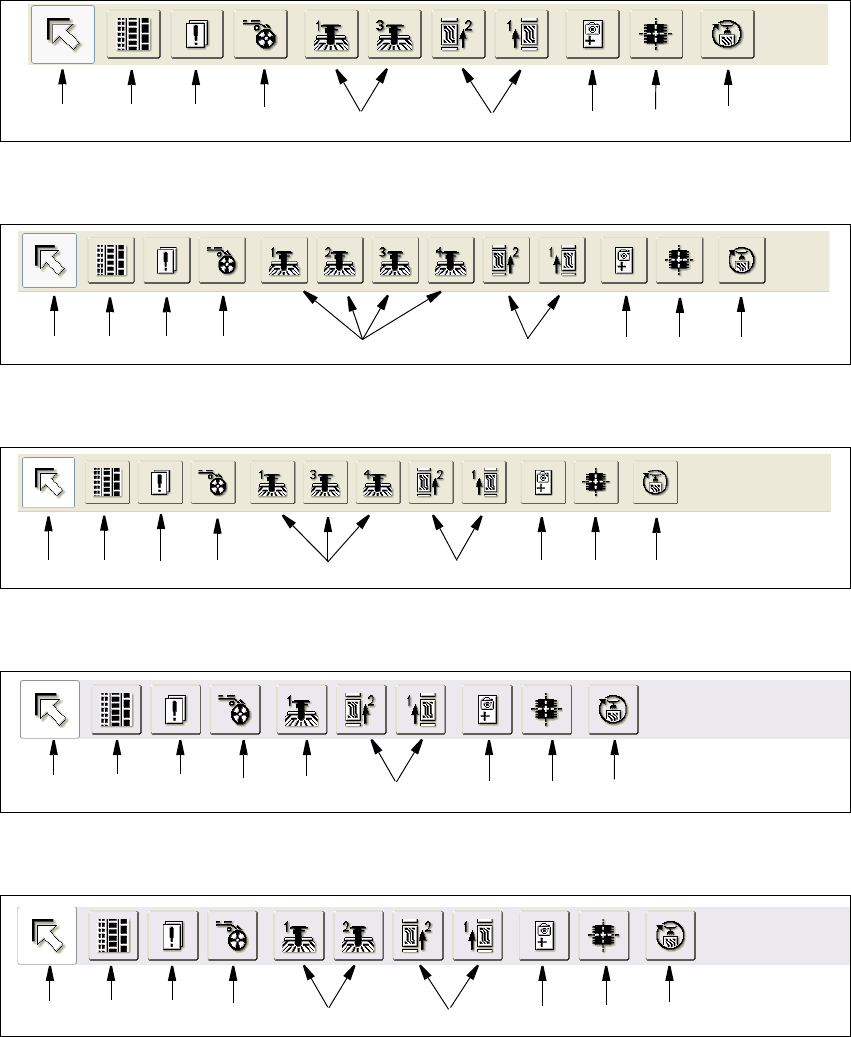

Obr. 3.2 - 2 Pruh nástrojů v základním náhledu (příklad SIPLACE X2)
3
Obr. 3.2 - 3 Pruh nástrojů v základním náhledu (příklad SIPLACE X4 a D4)
3
Obr. 3.2 - 4 Pruh nástrojů v základním náhledu (příklad SIPLACE X3 a D3)
3
Obr. 3.2 - 5 Pruh nástrojů v základním náhledu (příklad SIPLACE D1)
3
Obr. 3.2 - 6 Pruh nástrojů v základním náhledu (příklad SIPLACE D2)
3
1
8 97
65432
1
8 97
65432
1 8 97
6
5432
1
9
5 876432
1 8 9765432
SIPLACE Návod pro software SR 604.xx 3 Grafické uživatelské rozhraní
Vydání 06/2007 CZ 3.2 Komponenty uživatelského rozhraní
31
Legenda k obr. 3.2 - 2 – 3.2 - 6
(1) Základní náhled
(2) Příprava, funkce osazování
(3) Chyba, funkce osazování
(4) Dopravník, funkce osazování
(5) Portál 1 až 4 (podle typu stroje), jednotlivé funkce
(6) Transport 1 a 2 (jen u dvojitého transportu), jednotlivé funkce
(7) Učení značky, funkce vision
(8) Testování součástky, funkce vision
(9) Spuštění testovacího programu SITEST
UPOZORNĚNÍ
Tlačítka se symboly v pruhu nástrojů se mění podle typu stroje a konfigurace. 3
3 Grafické uživatelské rozhraní SIPLACE Návod pro software SR 604.xx
3.3 Uživatelské rozhraní - Náhledy a menu Vydání 06/2007 CZ
32
3.3 Uživatelské rozhraní - Náhledy a menu
3.3.1 Náhledy
Aby bylo možné provádět potřebné práce pomocí uživatelského rozhraní, musí se tato plocha v
případě potřeby přepínat na jiný náhled. Toho lze dosáhnout kliknutím na příslušné tlačítko se
symbolem v pruhu nástrojů (viz část 3.2.2) nebo volbou příslušné možnosti menu v menu "Náh-
led" (viz část 3.3.2.2). 3
3.3.2 Menu
3.3.2.1 Menu "Provoz"
Menu "Provoz" je se všemi funkcemi menu k dispozici jen v základním náhledu.
V náhledech "Příprava", "Chyba" a "Dopravník" a v jejich podnáhledech jsou k dispozici jen
funkce menu "Zpracování" a "Zastavení zpracování". Ve zbývajících náhledech se menu "Provoz"
nezobrazuje. 3
UPOZORNĚNÍ
Podrobný popis obou následujících funkcí menu "Zpracování " a "Zastavení zpracování" najdete
na stránkách 20 a 21, protože se tyto funkce obyčejně aktivují prostřednictvím příslušných tlačítek
v pracovní oblasti. 3
Zpracování 3
Osazování desek se spustí nebo se v něm po přerušení pokračuje. 3
Zastavení zpracování 3
Aktuální proces osazování se zastaví. 3
