00195457-01 cz - 第44页
3 Grafické uživatelské rozhraní SIPLACE Návod pro software SR 604.xx 3.3 Uživatelské rozhraní - Náhledy a men u Vydání 06/2007 CZ 44 3.3.2.4 Menu "Nastavení" Menu "Nastavení" je k dispozici jen v zákl…
SIPLACE Návod pro software SR 604.xx 3 Grafické uživatelské rozhraní
Vydání 06/2007 CZ 3.3 Uživatelské rozhraní - Náhledy a menu
43
Čárkový kód desek... 3
Pomocí této možnosti menu se otvírá dialogové okno se seznamem čárkových kódů, které čtečka
čárkových kódů četla naposledy.
Navíc se zobrazuje, jestli se při čtení čárkového kódu vyskytla chyba, jestli je chybný formát dat
nebo jestli nejsou k dispozici žádná data. 3
UPOZORNĚNÍ
Možnost menu "Čárkový kod desek..." se může vyvolat jen tehdy, když je čtečka čárkových kódů
instalovaná v automatu a byla aktivována v možnostech stroje. 3
Konfigurovat traceability... 3
Pomocí této možnosti menu se mohou stanovit nastavení pro možnost "Traceability". Tato
možnost menu je aktivní jen tehdy, když byla možnost "Traceability" na stroji SIPLACE instalo-
vána a když je aktivována v možnostech stroje "Kontrola přípravy s čárkovým kódem". 3
Traceability ve výrobě desek vždy mimo jiné znamená zpětnou sledovatelnost součástí
používaných ve výrobě (materiál) i po delší době. Pomocí funkce traceability se během výroby tra-
ciability vytvářejí data, která se potom mohou zákazníkům dát k dispozici formou datového
rozhraní (soubory XML) k dalšímu zpracování. 3
UPOZORNĚNÍ
Podrobný popis možnosti "Traceability" naleznete v "Příručce traceability" a v online nápovědě.3
Bezpečnost SIPLACE Pro 3
Pomocí této volby menu lze zablokovat přístup k datům formy pouzdra a k datům značky v SI-
PLACE Pro a chránit je tak před nedovoleným programováním. K tomu se otevře další úroveň
menu s následujícími volbami: 3
Přihlášení 3
Tím se spustí dialogové okno "Přihlášení SIPLACE Pro". Zde se můžete přihlásit k progra-
movacímu systému zadáním vašeho uloženého uživatelského jména a dohodnutého hesla. 3
V informačním řádku se zobrazí jméno právě přihlášeného uživatele. 3
Odhlásit 3
Zde se odhlásí uživatel přihlášený k programovacímu systému. 3
Změnit uživatele 3
Tímto se znovu otevře dialogové okno "Příhlášení SIPLACE Pro". Nyní se může zadat jméno a
heslo nového uživatele, který se má k programovacímu systému přihlásit na místo aktuálního
uživatele. 3
3 Grafické uživatelské rozhraní SIPLACE Návod pro software SR 604.xx
3.3 Uživatelské rozhraní - Náhledy a menu Vydání 06/2007 CZ
44
3.3.2.4 Menu "Nastavení"
Menu "Nastavení" je k dispozici jen v základním náhledu. 3
Konfigurovat GUI... 3
Pomocí této možnosti menu se mohou stanovit nastavení pro konfiguraci GUI. Je možné nastavit,
jestli se určité akce mají před svým provedením znovu potvrdit nebo jestli se má při výskytu
určitých událostí zobrazit dialogové okno s příslušnými pokyny, které je také možné potvrdit. 3
UPOZORNĚNÍ
Podrobný popis dalších možností nastavení je uveden v online nápovědě. 3
3

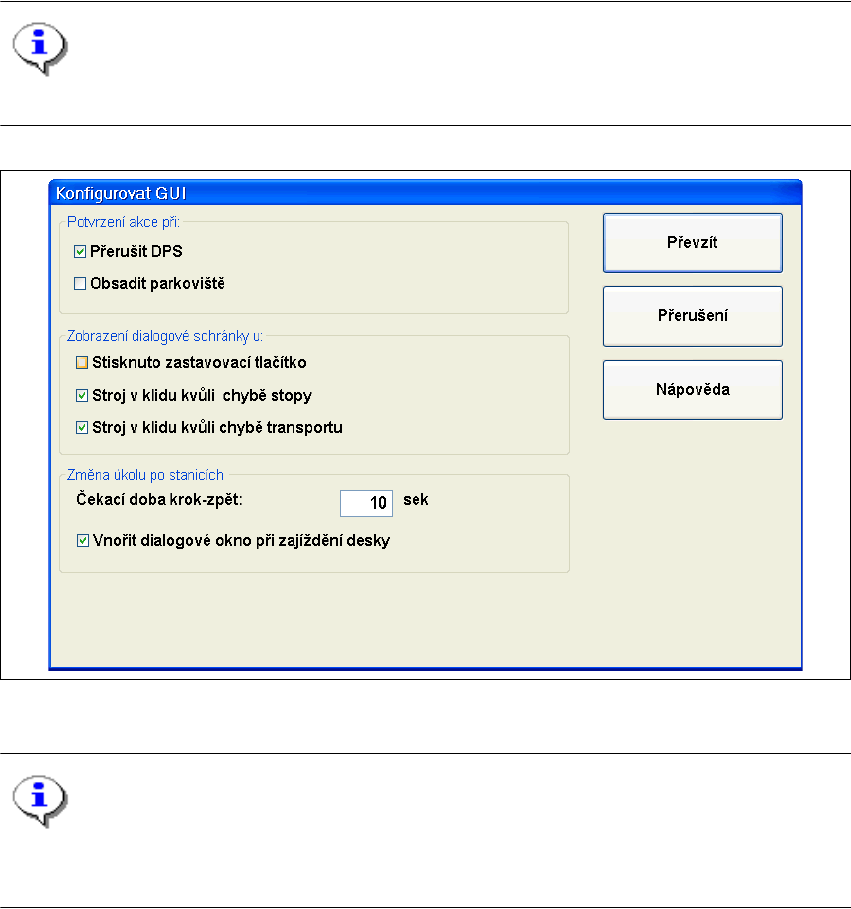

Obr. 3.3 - 5 Dialogové okno "Konfigurovat GUI"
UPOZORNĚNÍ
V úrovni obsluhy "Operátor" se nastavení pro konfiguraci GUI nemohou měnit. Všechny možnosti
v dialogovém okně "Konfigurovat GUI" jsou zapnuty neaktivní. 3
SIPLACE Návod pro software SR 604.xx 3 Grafické uživatelské rozhraní
Vydání 06/2007 CZ 3.3 Uživatelské rozhraní - Náhledy a menu
45
Konfigurace vypnutí stlačeného vzduchu... 3
UPOZORNĚNÍ
V úrovni obsluhy "Operátor" se doba pro automatické vypnutí stlačeného vzduchu nemůže měnit.
Vstupní pole není aktivní. 3
3
Obr. 3.3 - 6 Dialogové okno "Konfigace automaticky stlačeného vzduchu"
Vypínací automatika zapnuta 3
Když se stroj nachází ve stavu čekání, stlačený vzduch se po nastavené době automaticky
vypne. 3
Stlačený vzduch zůstane zachován i tehdy, když se stroj nachází ve stavu čekání. 3
3
Vypnutí stlačeného vzduchu 3
Tato funkce menu slouží k manuálnímu vypínání stlačeného vzduchu a dá se provádět, když se
stroj nachází ve stavu "Zastavení zpracování". 3
Po vypnutí stlačeného vzduchu se dialogové okno zobrazí a musí se potvrdit, aby se stlačený
vzduch opět zapnul. 3
