3 Grafické uživatelské rozhraní SIPLACE Návod pro software SR 604.xx 3.3 Uživatelské rozhraní - Náhledy a men u Vydání 06/2007 CZ 46 3.3.2.5 Menu "Language" Prost ř ednictvím menu "Language" (Ja zyk) …
SIPLACE Návod pro software SR 604.xx 3 Grafické uživatelské rozhraní
Vydání 06/2007 CZ 3.3 Uživatelské rozhraní - Náhledy a menu
45
Konfigurace vypnutí stlačeného vzduchu... 3
UPOZORNĚNÍ
V úrovni obsluhy "Operátor" se doba pro automatické vypnutí stlačeného vzduchu nemůže měnit.
Vstupní pole není aktivní. 3
3

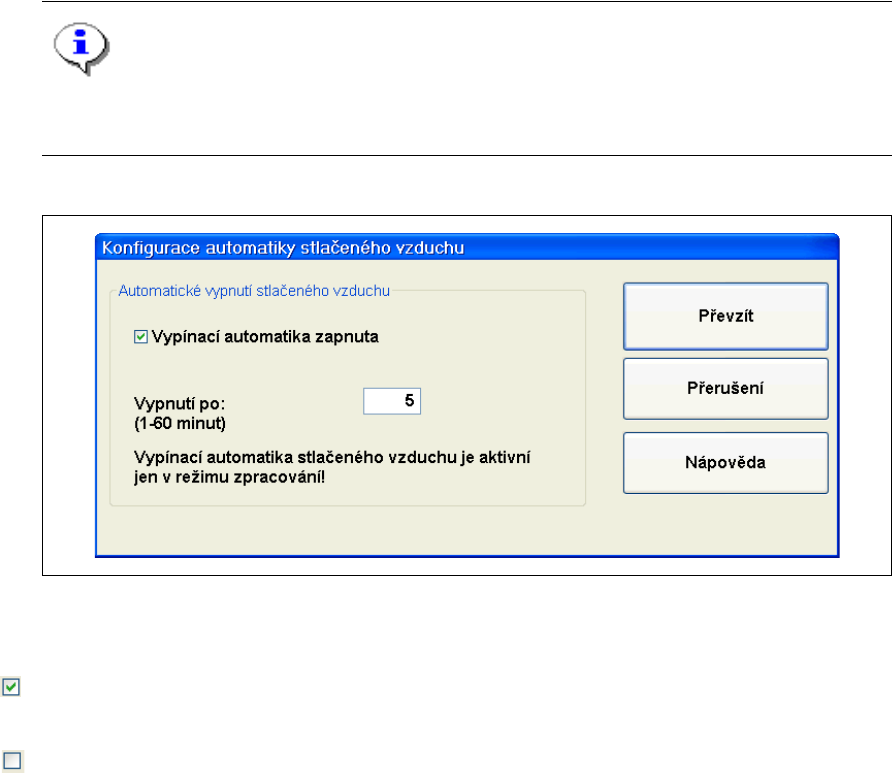

Obr. 3.3 - 6 Dialogové okno "Konfigace automaticky stlačeného vzduchu"
Vypínací automatika zapnuta 3
Když se stroj nachází ve stavu čekání, stlačený vzduch se po nastavené době automaticky
vypne. 3
Stlačený vzduch zůstane zachován i tehdy, když se stroj nachází ve stavu čekání. 3
3
Vypnutí stlačeného vzduchu 3
Tato funkce menu slouží k manuálnímu vypínání stlačeného vzduchu a dá se provádět, když se
stroj nachází ve stavu "Zastavení zpracování". 3
Po vypnutí stlačeného vzduchu se dialogové okno zobrazí a musí se potvrdit, aby se stlačený
vzduch opět zapnul. 3
3 Grafické uživatelské rozhraní SIPLACE Návod pro software SR 604.xx
3.3 Uživatelské rozhraní - Náhledy a menu Vydání 06/2007 CZ
46
3.3.2.5 Menu "Language"
Prostřednictvím menu "Language" (Jazyk) je možné nastavit jazykové verze integrované v soft-
waru SR pro uživatelské rozhraní.
Uživatelské rozhraní se může přepínat z jakéhokoli náhledu do jiného jazyka. Můžete si vybrat z
těchto jazyků. Je možné vybrat jazyky "Němčina" und "Angličtina". 3
UPOZORNĚNÍ
Pro Rozšíření jazyka je k dispozici CD s jazyky pro instalaci jazyků dalších zemí. 3
3.3.2.6 Menu "Nápověda"
V tomto menu jsou obsaženy všechny funkce menu pro vyvolání systému nápovědy a všeo-
becných informací o staničním počítači resp. o softwaru SR. 3
Obsah staničního počítačeCtrl+F1 3
Online nápověda pro uživatelské rozhraní staničního počítače se vyvolá. 3
Obsah SIPLACE Vision Ctrl+F1 3
Online nápověda pro uživatelské rozhraní SIPLACE Vision se vyvolá. 3
NápovědaAlt+F1 3
Nápověda k právě aktuálnímu náhledu se zobrazí. 3
Použit nápovědy 3
Postup pro manipulaci se systémem nápovědy se zobrazí. 3
Informace... 3
Tím se zobrazí informace o stavu vydání aktuálně instalované softwaru. 3
UPOZORNĚNÍ
Podrobný popis funkcí menu nápovědy naleznete v online nápovědě. 3
SIPLACE Návod pro software SR 604.xx 4 Testovací program SITEST
Vydání 06/2007 CZ 4.1 Všeobecně
47
4 Testovací program SITEST
4.1 Všeobecně
Pomocí funkcí testovacího programu SITEST je možné seřizovat a kalibrovat osazovací automaty
SIPLACE. 4
UPOZORNĚNÍ
Podrobný popis funkcí najdete v online nápovědě pro testovací program SITEST. 4
4.2 Bezpečnostní upozornění
NEBEZPEČÍ
Testovací program SITEST smí obsluhovat jen speciálně vyškolení pracovníci firmy SIEMENS
AG nebo speciálně k tomu účelu vyškolený personál zákazníka. Přitom je bezpodmínečně nutné
dbát na všeobecná bezpečnostní upozornění, která jsou obsažena v návodu k obsluze pro daný
osazovací automat SIPLACE. 4
