5 Úkoly na lince SIPLACE SIPLACE Návod pro software SR 604.xx
5.3 Zpracování informací o chybě Vydání 06/2007 CZ
56
5.3.2.1 Zobrazení informací o aktuální chybě
Æ Klikněte v základním náhledu na symbol .
Hlavní okno Systému nápovědy s informacemi o aktuální chybě se otevře (viz příklad
na obr. 5.3 - 3).
5.3.2.2 Zobrazení informací o vybrané chybě
Æ Klikněte v pruhu nástrojů základného náhledu na tlačítko se symbolem .
Uživatelské rozhraní se přepne na zobrazení chyby naposledy nastaveného druhu chyby. V
oblasti zobrazování se zobrazí výčet všech chyb aktuálního druhu, které se vyskytly.
Æ Případně pomocí příslušného tlačítka se symbolem přepněte náhled na požadovaný druh
chyby.
Oblast zobrazování se přepne na zvolený druh chyby (viz příklad v obr. 5.3 - 2).
5

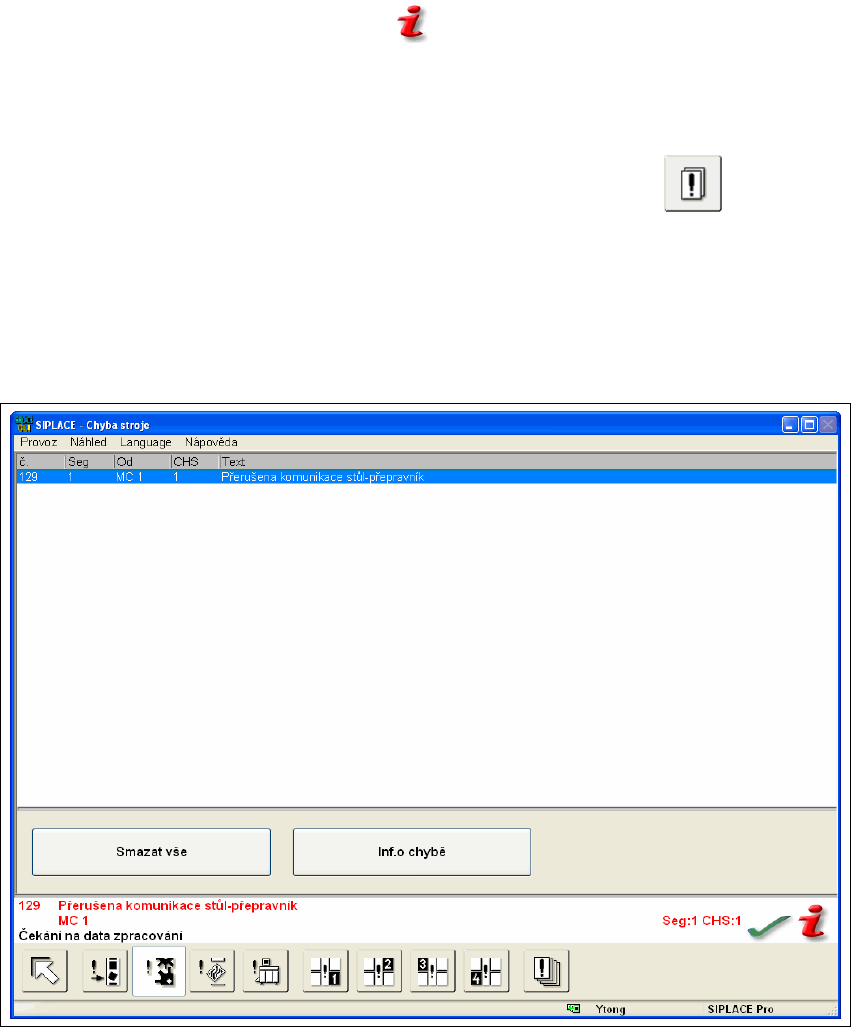

Obr. 5.3 - 2 Příklad: Druh chyby "Chyba stroje"
Æ Zvolte v tabulce chyb položku pro chybu, o které chcete obdržet informace. V tabulce je vyb-
raný řádek označen bleděmodře. Tlačítko "Informace o chybě" je nyní aktivní.
SIPLACE Návod pro software SR 604.xx 5 Úkoly na lince SIPLACE
Vydání 06/2007 CZ 5.3 Zpracování informací o chybě
57
Æ Klikněte na tlačítko Informace o chybě.
Hlavní okno Systému nápovědy s informacemi o aktuálně zvolené chybě se otevře
(viz příkladnaobr.5.3 - 3).
5

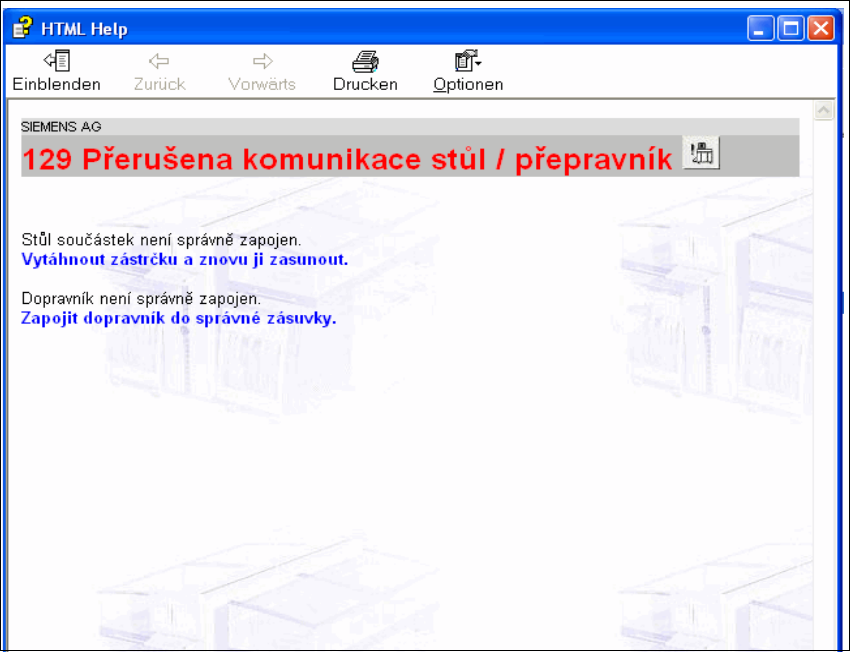

Obr. 5.3 - 3 Příklad: Informace o aktuální chybě
Význam barev v informacích o chybách 5
– červený text číslo chyby a chybové hlášení
– černý text možná příčina(y) chyby
– modrý text pokyny pro odstranění chyby
– modrý podtržený text přivolání doplňujících informací
5
5 Úkoly na lince SIPLACE SIPLACE Návod pro software SR 604.xx
5.3 Zpracování informací o chybě Vydání 06/2007 CZ
58
5.3.3 Potvrdit chybu
Po odstranění je možné chybu potvrdit. U chyb, které vedly k zastavení stroje, to není nutné,
protože se při pokračování osazování automaticky potvrdí. 5
Chybové hlášení se po potvrzení již ve stavovém poli nezobrazuje. Je však ještě zapsáno v ta-
bulce chyb příslušného druhu chyb (viz příklad na obr. 5.3 - 2). 5
5
Æ Po odstranění aktuální chyby b základním náhledu klikněte na symbol . Hlášení chyby
se ze stavového pole vymaže a osazování může pokračovat.
