6 Nové funkce SIPLACE Návod pro software SR 604.xx 6.7 Optimalizovaná obsluha pøi uèení pozic vyzvedávání Vydání 06/2007 CZ 70 6.7 Optimalizovaná obsluha p ř i u č ení pozic vyzvedávání Na uživatels kém rozhraní bylo u č…
SIPLACE Návod pro software SR 604.xx 6 Nové funkce
Vydání 06/2007 CZ 6.6 Vytváøení nových clusterù pod Vynechání souèástky
69
Uložit inverzní typ DPS 6
Æ Klikněte na "Uložit inverzní typ DPS", pro uložení clusteru pro vynechané součástky.
Æ Zadejte jméno a klikněte na "Uložit"..
Æ Přejděte do hlavního náhledu.
Æ Aby bylo možné později pokračovat v osazování desky. zvolte "Možnosti – Nová deska".
UPOZORNĚNÍ
Podrobný popis dalšího postupu je uveden v online nápovědě pro stanici. 6
6.6.1 Předpoklady
– "Auto Recovery" je aktivovaný.
– Manuální Recovery je aktivován.
6.6.2 Omezení
– Funkce se podporuje jen tehdy, když je verifikace přípravy deaktivovaná.
– Funkce se nepodporuje pro synchronní dvojitý transport.
– Funkce není podporována pro aplikace čárkového kódu.
UPOZORNĚNÍ
Při používání funkce se může úkol osazování desky změnit. Dbejte na to, jak se deska přivádí.
Ukončete případně práci Recovery. 6
6 Nové funkce SIPLACE Návod pro software SR 604.xx
6.7 Optimalizovaná obsluha pøi uèení pozic vyzvedávání Vydání 06/2007 CZ
70
6.7 Optimalizovaná obsluha při učení pozic
vyzvedávání
Na uživatelském rozhraní bylo učení pozic vyzvedávání pro uživatele vylepšeno. K tomu se im-
plementují tyto změny: 6
– Úhel vyzvedávání se změní nezávisle na pozicích X a Y.
–Změna pozice vyzvedávání se navíc potvrdí.
Korekce pozice 6
Æ Přejděte do náhledu "Příprava".
Æ Klikněte na "Korekce pozice", objeví se následující dialog.
6

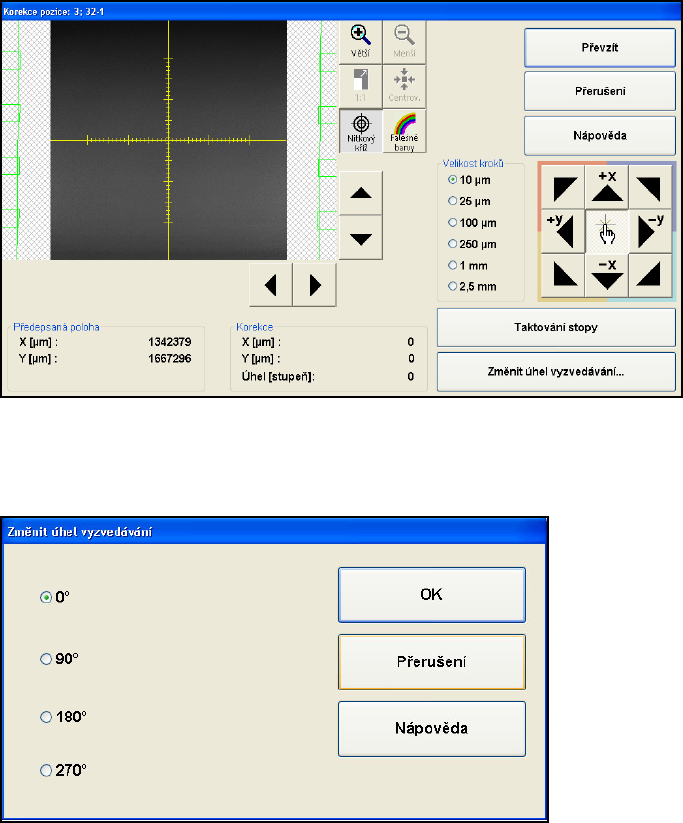

Obr. 6.7 - 1 Korekce pozice
Æ Klikněte na "Změnit úhel vyzvedávání". Objeví se následující dialog.
6
Obr. 6.7 - 2 Změnit úhel vyzvedávání
SIPLACE Návod pro software SR 604.xx 6 Nové funkce
Vydání 06/2007 CZ 6.7 Optimalizovaná obsluha pøi uèení pozic vyzvedávání
71
Æ Změňte úhel vyzvedávání a potvrďte "OK".
Æ Klikněte v dialogu "Korekce pozice" na "Převzít", objeví se tento dialog k potvrzení.
6

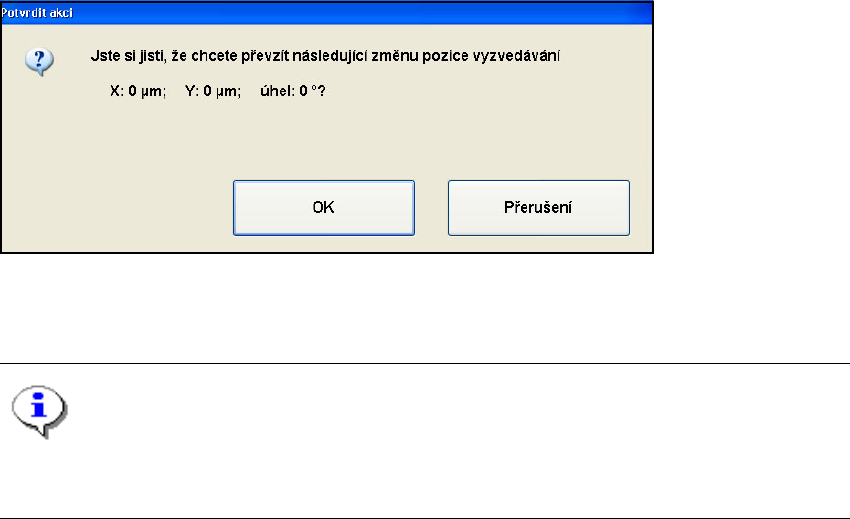

Obr. 6.7 - 3 Potvrzení pozice vyzvedávání
Æ Klikněte na "Ano" pro potvrzení změněné pozice vyzvedávání.
UPOZORNĚNÍ
Podrobný popis dalšího postupu při změně pozice vyzvedávání je uveden v online nápovědě pro
stanici. 6
6
