6 Nové funkce SIPLACE Návod pro software SR 604.xx
6.8 Modul namáèení LDU_X pro X-stoly Vydání 06/2007 CZ
72
6.8 Modul namáèení LDU_X pro X-stoly
Nový modul namáčení, "Lineární namáčecí modul" (LDU_X) je podporován X-stoly. 6
S-stoly nadále podporují dosavadní "starý" modul namáčení. 6
Následující tabulka ukazuje, jaké hlavy a stoly jsou kompatibilní s modulem LDU_X: 6
6
S modulem LDU_X staniční software zachází jako s jinými X-dopravníky. 6
Náhled Modul namáčení 6
Na uživatelském rozhraní staničního software se objeví modul LDU_X v náhledu "Dopravníky ->
Moduly namáčení". 6
Æ Vyberte v seznamu modul LDU_X. Zobrazí se následující dialog.
6

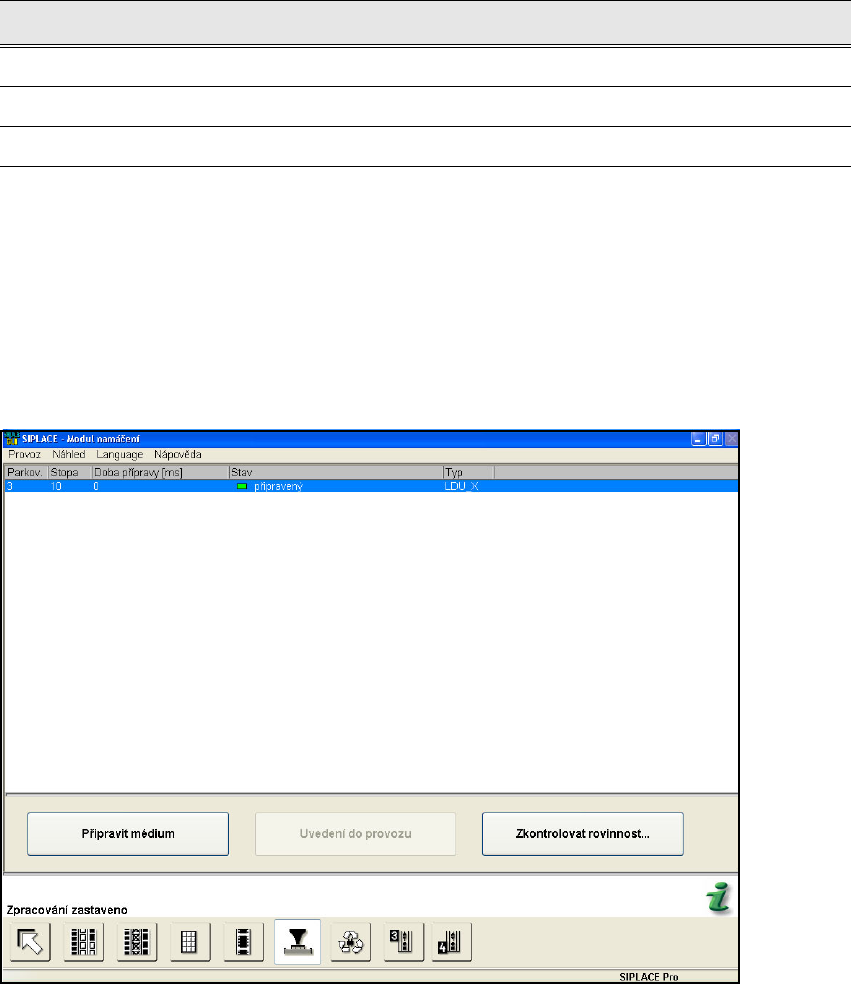

Obr. 6.8 - 1 Modul dip
Twin Head RV 6/12 C&P20 P&P
Série X (S-Dopravník)
Ne Ne Ne -
Série X (X-Dopravník)
Ano Ano Ne -
Série D
-Ne-Ne
SIPLACE Návod pro software SR 604.xx 6 Nové funkce
Vydání 06/2007 CZ 6.8 Modul namáèení LDU_X pro X-stoly
73
Připravit médium 6
Æ Klikněte na "Připravit médium". Spustí se postup pro přípravu média.
Režim nemusíte ukončovat manuálně. 6
Zkontrolovat rovinnost 6
Tlačítko je aktivní jen tehdy, když je k dispozici modul LDU_X. 6
Æ Klikněte na "Zkontrolovat rovinnost...", pro kontrolu rovinnosti plochy namáčení.
Následující dialogové okno se otevře. 6
6
Æ Klikněte na "Měření".
V dialogu se zobrazí namáčená plocha se stěrkou,měřené pozice a měřené rozdíly oproti pozici 1.6
Uvedení do provozu 6
Æ Když byl modul LDU_X ve stavu "prázdný" nebo "vadný", klikněte na "Uvedení do provozu",
pro opětné aktivování modulu LDU_X.
Plnění 6
Nevydává se žádné hlášení, když je k dispozici příliš malé množství tavidla. Zobrazení stavu na-
plnění není pro modul LDU_X v současné době podporováno. 6
Postupujte při plnění tak, jako u dosavadního modulu namáčení. 6
Æ Klikněte potom na "Uvedení do provozu", pro opětné aktivování modulu LDU_X.
Náhled X-Stůl 6
V náhledu "Dopravníky -> X-stůl" se ve sloupci "Typ" objeví nový zápis LDU pro nový modul
LDU_X. 6
6
