3OM-1732 2-2-49 2.6.6 吸嘴轴 [1] [2] Fig.3B2-49 [1] 吸嘴 显示各吸嘴号。 [2] 安装头 1、安装头 2 X( 横 )、Y( 纵 )[mm]、Z[ ° ] 吸嘴更换用的补正值数据。 贴装在安装头上的专用吸嘴的下面水准补正值数据。 用元件识别照相机测定各吸嘴下面水准，补正与照相机的差距。 界面展开 1206-001 2.6吸嘴
3OM-1732
2-2-48
2.6.5 LS 检出位置
[1] [2]
Fig.3B2-48
[1]吸嘴
显示各吸嘴号。
[2]安装头 1、2
Z[
°
]
代用数据，当前没有使用。
界面展开
1206-001
2.6吸嘴
3OM-1732
2-2-49
2.6.6 吸嘴轴
[1] [2]
Fig.3B2-49
[1]吸嘴
显示各吸嘴号。
[2]安装头 1、安装头 2
X( 横 )、Y( 纵 )[mm]、Z[
°
]
吸嘴更换用的补正值数据。
贴装在安装头上的专用吸嘴的下面水准补正值数据。
用元件识别照相机测定各吸嘴下面水准，补正与照相机的差距。
界面展开
1206-001
2.6吸嘴
3OM-1732
2-2-50

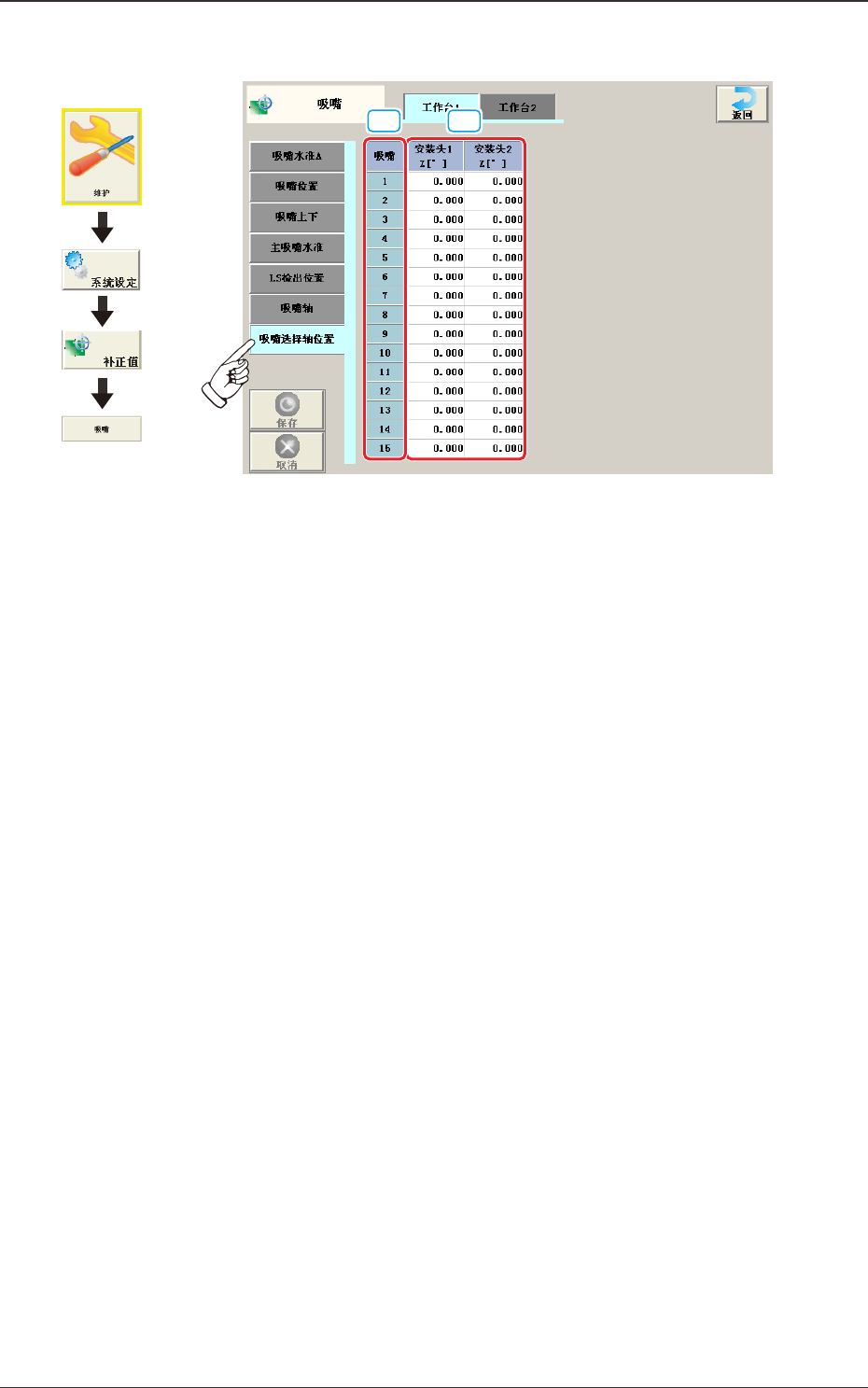

2.6.7 吸嘴选择轴位置
[1] [2]
Fig.3B2-50
[1]吸嘴
显示各吸嘴号。
[2]安装头 1、安装头 2
Z［
°
］
补正吸嘴选择轴和吸嘴的位置关系的补正值数据。
1206-001
2.6吸嘴
界面展开
