维修调整要领书 8- 21 5 ） 请进行电位器调整。 电位器的调整， 请在传感器安装高度、 Y 方向安装位置（传感器固定于传感器托架的长孔中心） 、 光轴调整之后进行。 ① 请将投光侧的电位器转动到 min 侧（左侧），使传感器成为断开状态。 ② 请将电位器－慢慢地转动到 max 侧（右侧），变为受光侧指示灯红、緑均点亮的位置。 ③ 请确认能够检测到放在导轨上插入的 ETF 。 图 8 -3- 6- 2 电位器调整 电位器 精密螺丝刀
维修调整要领书
8-20
3） 请对更换好的传感器高度进行调整。
请调整 EFDS 托架之上表面的高度，使之与送料器台架上表面的距离为 128±0.1mm，然后予以固
定。
但左右（受光投光）互相成对的 EFDS 托架的高度之差定为 0.1mm 以下。
图 8-3-6-2 ETF 误插入检测传感器的高度调整
4） 请进行光轴对合。
① 请将各传感器的连接器连接到规定的位置，接通主机电源。
② 请移动投光侧、受光侧的传感器，使光轴对合。
如光轴对合，受光侧 LED 的红色、緑色均亮灯。
（红色为动作显示灯。緑色为稳定显示灯。）
EFDS 托架 L/R
ETF 检测传感器
台架上表面
维修调整要领书
8-21
5） 请进行电位器调整。
电位器的调整，请在传感器安装高度、Y 方向安装位置（传感器固定于传感器托架的长孔中心）、
光轴调整之后进行。
① 请将投光侧的电位器转动到 min 侧（左侧），使传感器成为断开状态。
② 请将电位器－慢慢地转动到 max 侧（右侧），变为受光侧指示灯红、緑均点亮的位置。
③ 请确认能够检测到放在导轨上插入的 ETF。

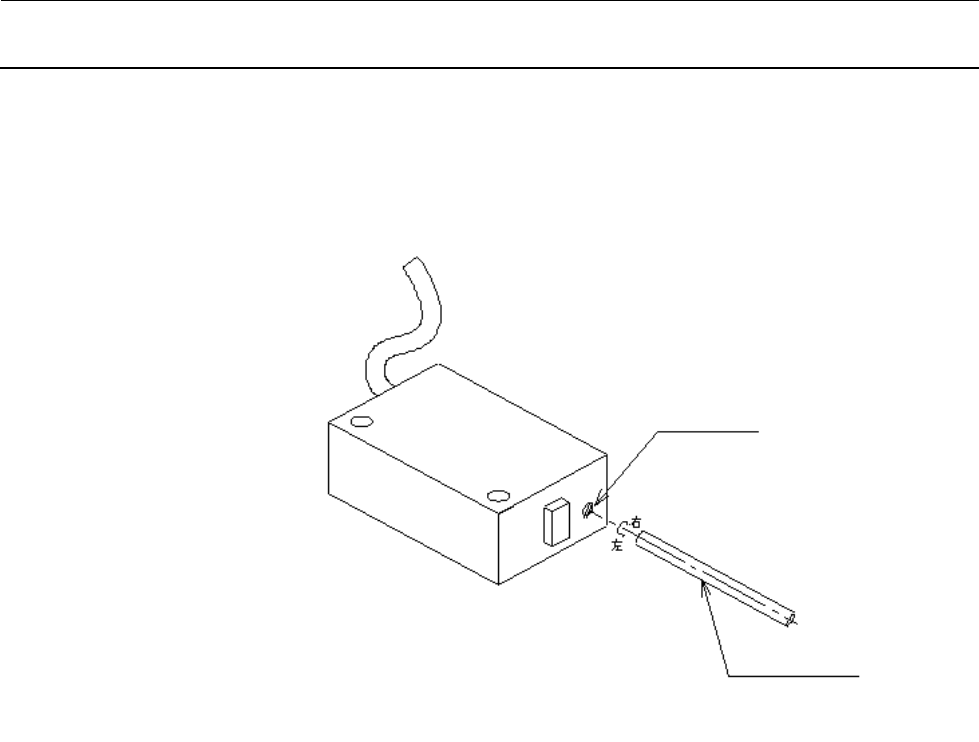

图 8-3-6-2 电位器调整
电位器
精密螺丝刀
维修调整要领书
8-22
8-4．
电动式固定台架（选购品）
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
8-4-1．
整体图
图 8-4-1-1 整体图
40084841
EF 准备作业电缆 1 托架组件
40089564
FDC 托架
40095345
ETF 用固定台架装置
40084826 - EF IF CBL 1-5 ASM
40084827 - EF IF CBL 6-10 ASM
40084828 - EF IF CBL 11-15 ASM
40084829 - EF IF CBL 16-20 ASM
40084830 - EF IF CBL 21-25 ASM
40084831 - EF IF CBL 26-30 ASM
危险
