维修调整要领书 1-1 为了防止突然的起动造成事故，请关掉电源之后再进行操作。 XY 轴使用了非常强力的磁铁。 · 金属类物件请勿接近磁铁面。有可能被磁力吸住而无法取下。 · 进行保养时，请将手表等随身携带的精密器械从身上取下。 · 正在使用心房脉冲产生器等精密医疗仪器的人，请勿进行保养作业。 1 XY 装置 1-1 ．电磁标尺的更换 1 ）从支架上卸下电磁标尺头。 2 ）请剥掉旧的电磁标尺。 3 ）把电磁标尺的安装面和电磁标尺…

维修调整要领书

FX-3R

维修调整要领书

1-1

为了防止突然的起动造成事故，请关掉电源之后再进行操作。

XY 轴使用了非常强力的磁铁。

· 金属类物件请勿接近磁铁面。有可能被磁力吸住而无法取下。

· 进行保养时，请将手表等随身携带的精密器械从身上取下。

· 正在使用心房脉冲产生器等精密医疗仪器的人，请勿进行保养作业。

1 XY

装置

1-1．

电磁标尺的更换

1）从支架上卸下电磁标尺头。

2）请剥掉旧的电磁标尺。

3）把电磁标尺的安装面和电磁标尺进行完全脱脂。

注意 1：更换前要把电磁标尺放在装置附近 1 个小时以上，等装置和电磁标尺的温度相同时进行更换。

注意 2：脱脂剂推荐用「优质机械用棉纱」。

注意 3：电磁标尺在横向，相对于规定值的偏差量：±0.1mm 以内。

注意 4：请不要将带磁性驱动器、支撑销等磁石类的东西靠近电磁标尺。因为这将会成为发生故障的

原因。

注意 5：对于电磁标尺有朝向，所以请按下图的方向进行装贴。

（※

S/N

：电磁标尺的串行号码）

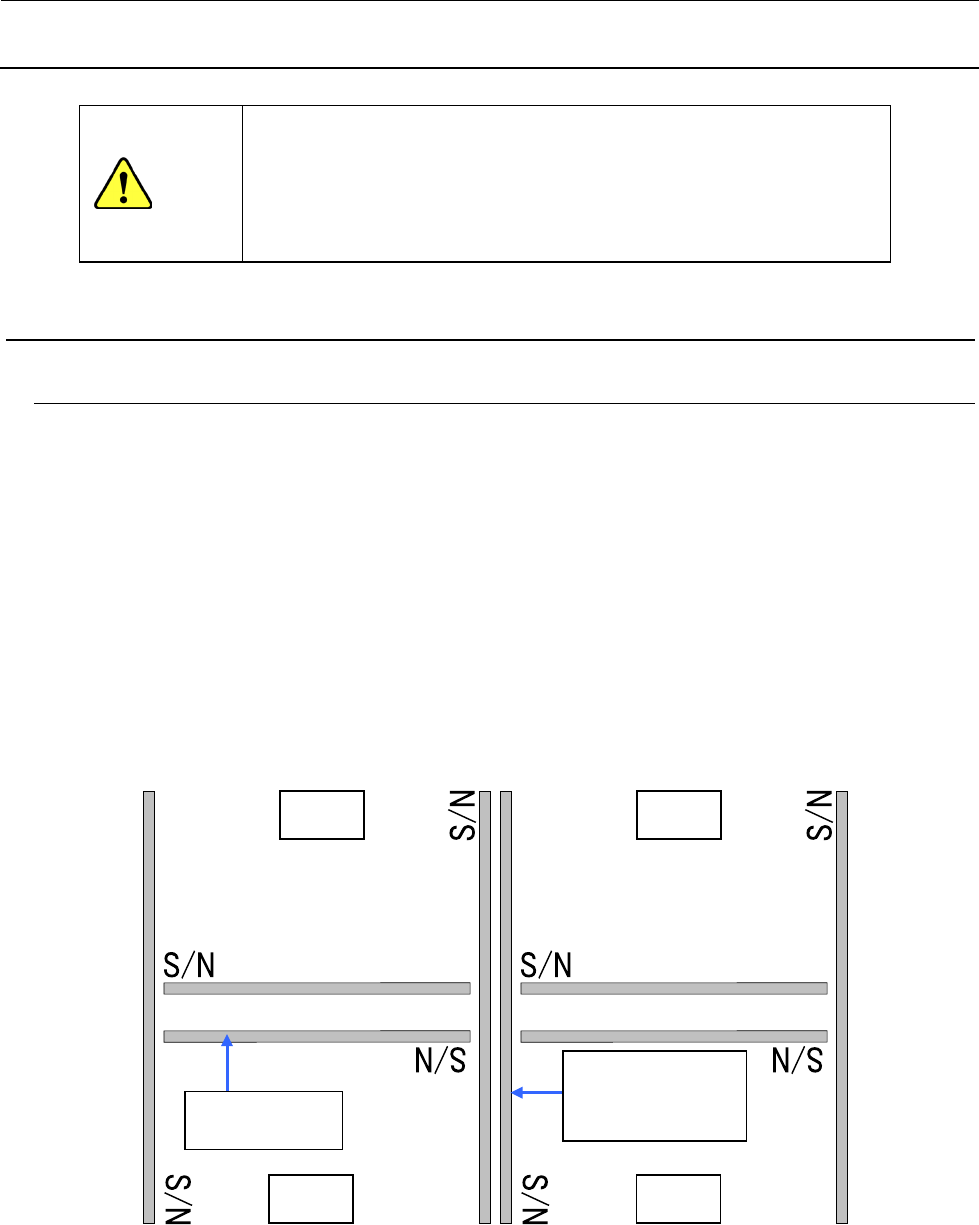

图

1-1-1

电磁标尺的贴装方向（主体上面图）

40048026

电磁标尺 X

40091396

40048080（用 XL）

电磁标尺Ｙ

危险

维修调整要领书

1-2

1-1-1．

轴电磁标尺粘贴位置

1）用 X_MSC 安装夹具一边指导，一边粘贴电磁标尺。

开始装贴的位置以划线标示，LF·RF 从前面看在左侧有条划线，LR·RR 从后面看在左侧有条划线。

请将电磁标尺一侧的 Z 相记号位置与划线位置对准进行装贴。

规格值：电磁标尺的贴装位置（在贴装头移动方向的平行方向距离偏差）±0.1mm

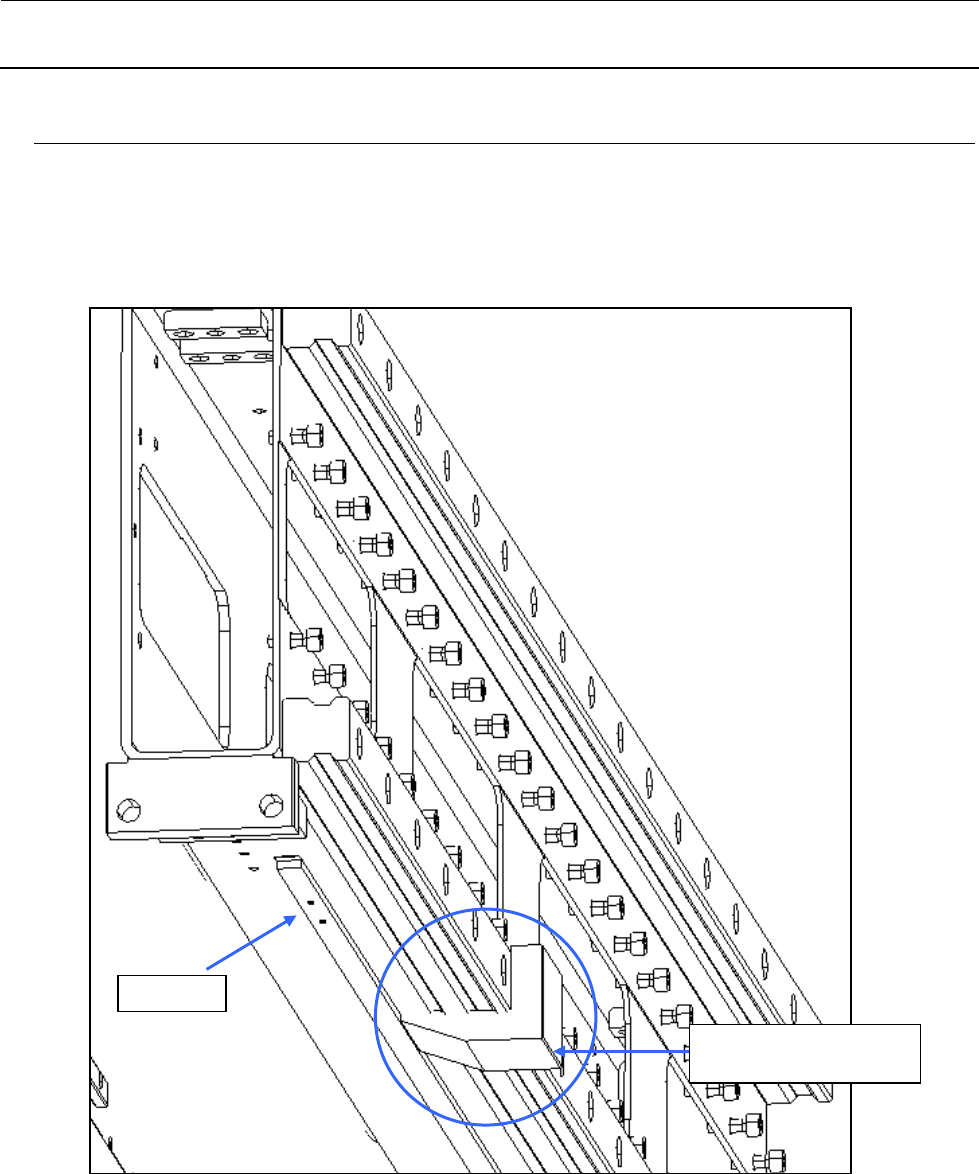

图

1-1-1-1 X_MSC

安装治具的装配示例

40069368

X_MSC安装夹具

电磁标尺
