维修调整要领书
9-5
9-2-1．
数字压力开关（负压）的调整
更换数字压力开关后，请进行以下设置。
压力开关阈值 ：-60.0kPa
磁滞差动 ：5.00kPa
显示色方式 ：压力开关 OFF 时为绿色
动作方式 ：磁滞方式
压力开关输出形态 ：正规开（超过阈值则 ON）
响应时间 ：2.5ms 以下
自动预调设置 ：手动设置
设置按下述步骤进行。
<设置步骤>

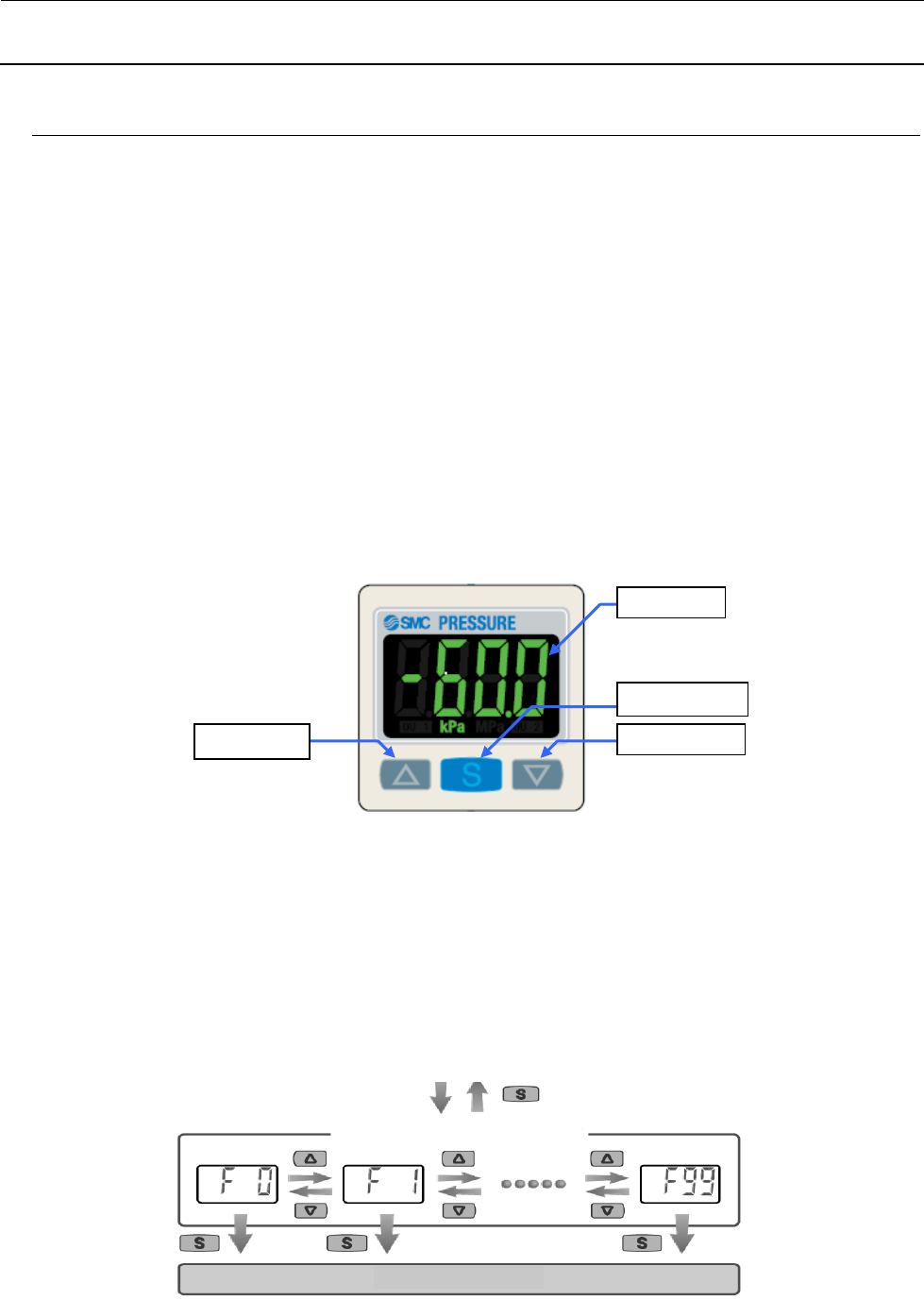

数字压力开关 负压（kPa）
1. 转移到设置方式
①按住『S』按钮 2 秒钟以上，变为功能选择方式
『△』按钮 『▽』按钮
LED显示
『SET』按钮
测定方式
按住『S』按钮 2 秒钟以上。
变为功能选择方式
各种功能的设置
维修调整要领书
9-6

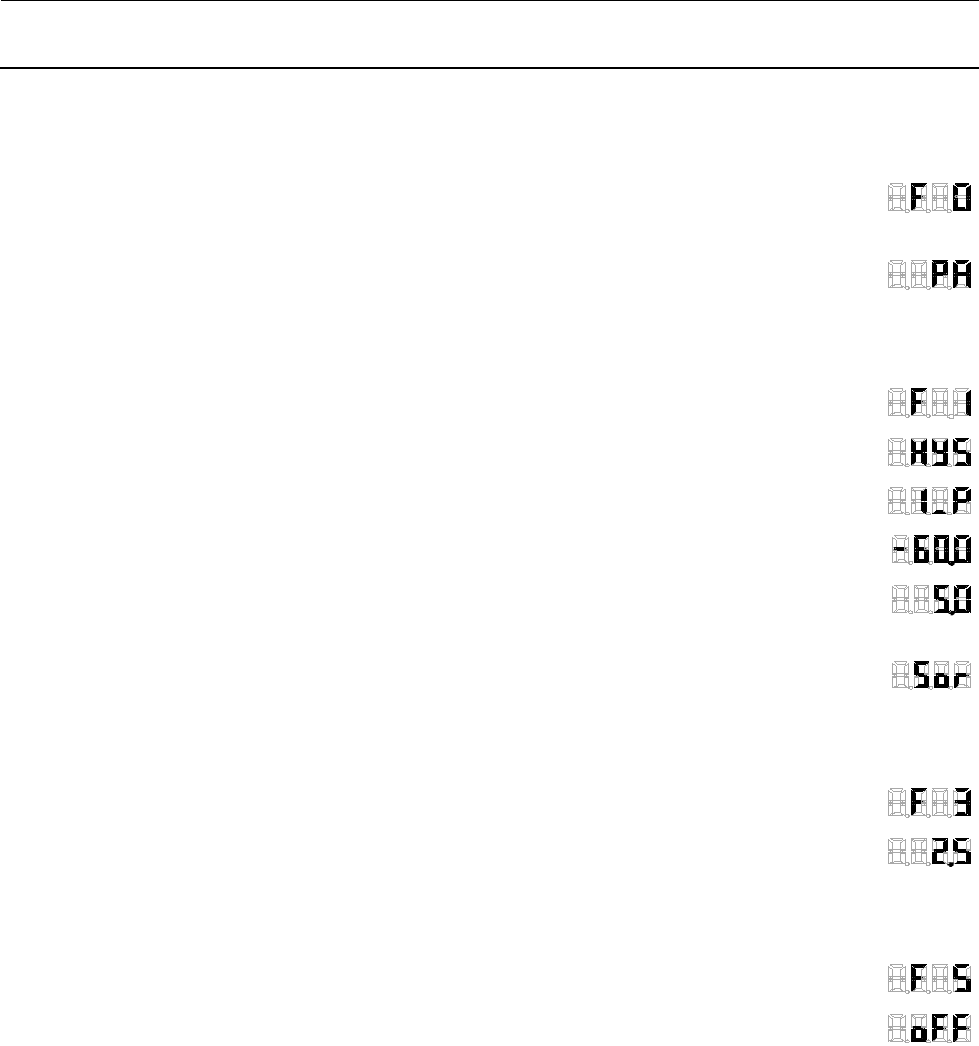

2. 显示单位的设置
① 请按『△』按钮或『▽』按钮使显示【F 0】，按『S』按钮。
② 请按『△』按钮或『▽』按钮使显示右图(kpa 之意），按『S』按钮。
(F0 的设置完成）
3. 输出信号 OUT1 的设置
① 请按『△』按钮或『▽』按钮使显示【F 1】，按『S』按钮。
② 输出方式的设置：请按『△』按钮或『▽』按钮使显示【HYS】，按『S』按钮。
③ 输出逆转的设置：请按『△』按钮或『▽』按钮使显示【1_P】，按『S』按钮。
④ 压力的设置：请按『△』按钮或『▽』按钮使显示【-60.0】，按『S』按钮。
⑤ 差动的设置：请按『△』按钮或『▽』按钮使显示【5.0】，按『S』按钮。
⑥ 显示颜色的设置：请按『△』按钮或『▽』按钮使显示【Sor】，按『S』按钮。
(F1 的设置完成）
4. 响应时间的设置
① 请按『△』按钮或『▽』按钮使显示【F 3】，按『S』按钮。
② 请按『△』按钮或『▽』按钮使显示【2.5】，按『S』按钮。(F3 的设置完成）
5. 自动预调功能的设置
① 请按『△』按钮或『▽』按钮使显示【F 5】，按『S』按钮。
② 请按『△』按钮或『▽』按钮使显示【oFF】，按『S』按钮。(F5 的设置完成）
6. 转移到通常方式(测定方式）
① 请持续按『SET』按键 2 秒钟以上。回到测定方式。
维修调整要领书
9-7
9-3．
滤清器的更换
1） 以便把滑动部下降，以便把主体向左或右转动４５度然后拔下来三。
2） 更换空气滤清器侧的滤清器Ｂ时，向左转动固定滤清器Ｂ的树脂零件就可以卸下来。
3） 更换微喷雾器侧的滤清器时，把滤清器向左转动就可以卸下来。
4） 安装时，请按照相反的程序进行。
注) 作业之前，请关闭蝶阀。
滤清器的寿命为 2 年或压力下降到 0.1MPa (1kgf/cm
2
) 后。

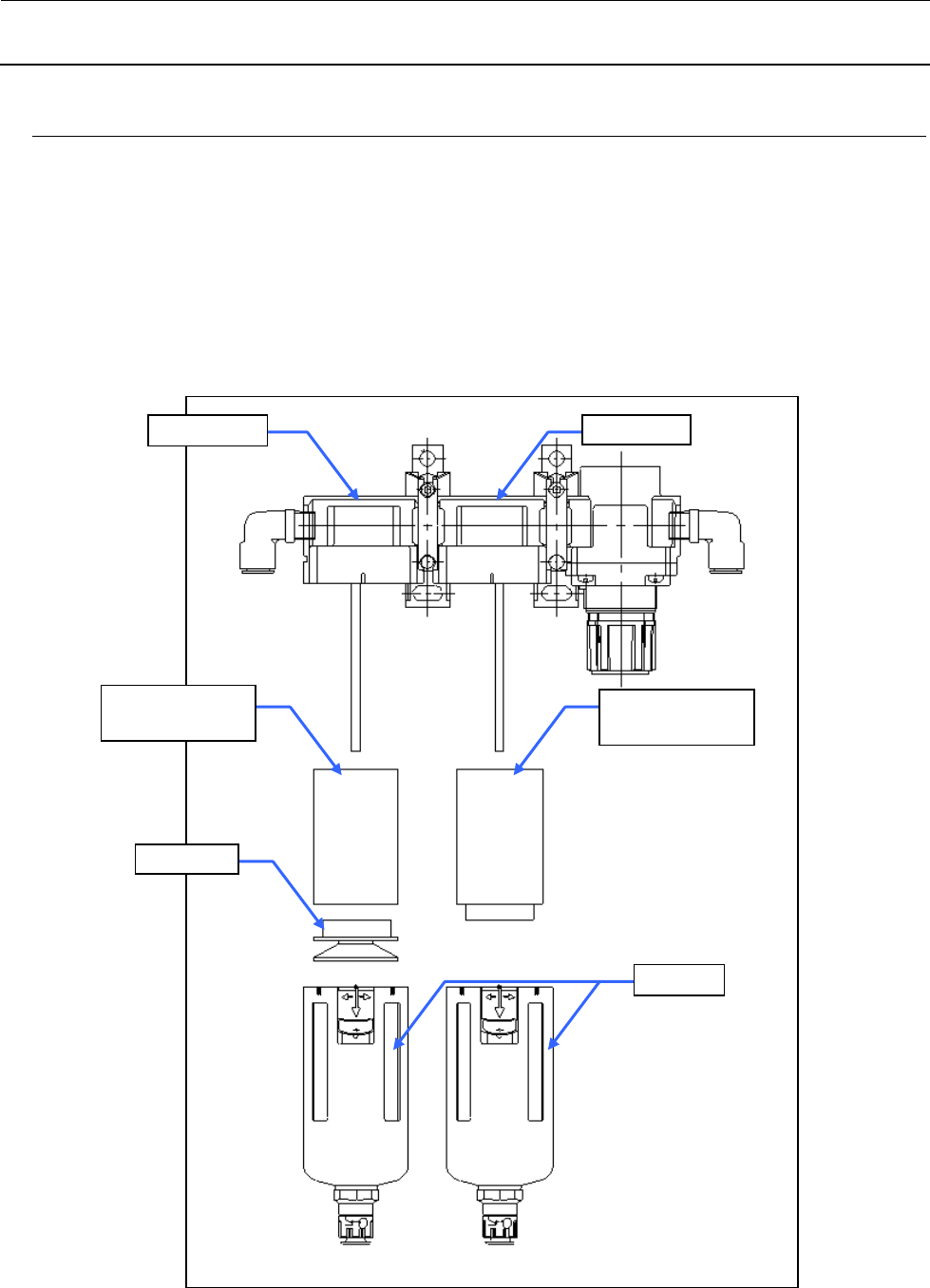

图 9-2-1 滤清器
图 9-3-1 滤清器
空气滤清器 微喷雾器
PF901006000
滤清器B
PF901010000
滤清器
树脂零件
滑动部
