维修调整要领书 10 -1 为了防止突然的起动造成事故，请关掉电源之后再进行操作。 10 SW 类 10 -1 ． 按键开关的更换 图 10 - 1- 1 正面操作面板的开关名称 图 10 - 1- 2 背面操作面板的开关名称 在线 SW 起动 SW 伺服 SW 键盘变换 SW 原点复归 SW 停止 SW 单循环 SW 起动 SW 伺服 SW 键盘变换 SW 停止 SW 单循环 SW 危险
维修调整要领书
9-13
9-5．
Head 装置供给气压的确认
当进行了过滤器滤芯等的更换后，请对供给 Head 装置的空气正压力值进行检查。
1） 请拆下 2 个部位的螺丝，打开 SB_A（开闭罩）｡
压力调整值：0.0275±0.025Mpa
（请调整到测定计的指針指向规定的值｡）
※ 要使测定计指針位于“0.25”与“0.3”的中间｡
开闭罩 SB_A
请转动减压阀进行调整｡
维修调整要领书
10-1

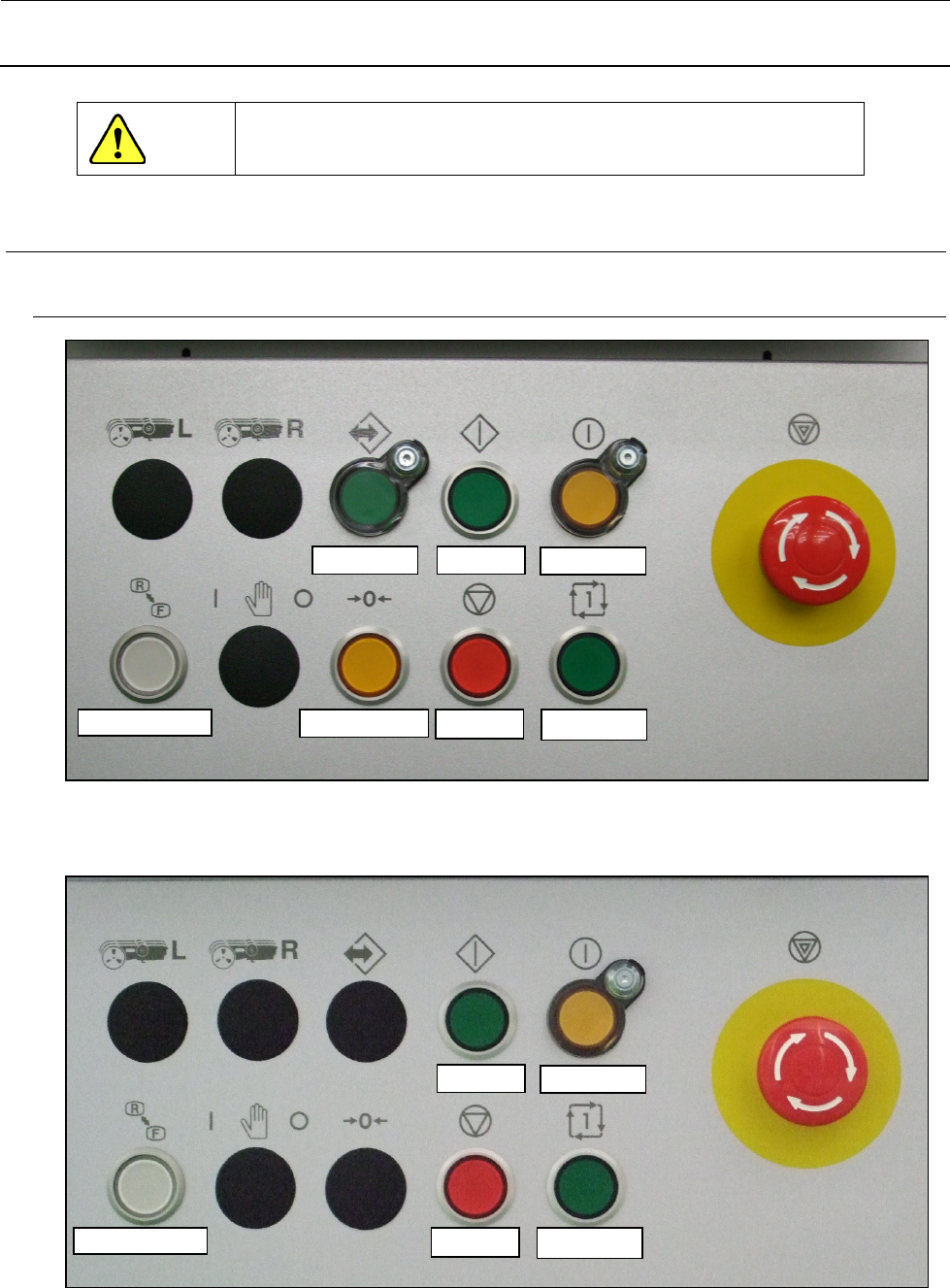

为了防止突然的起动造成事故，请关掉电源之后再进行操作。
10
SW 类
10-1．
按键开关的更换
图 10-1-1 正面操作面板的开关名称
图 10-1-2 背面操作面板的开关名称
在线SW
起动SW
伺服SW
键盘变换SW
原点复归 SW 停止SW
单循环SW
起动SW
伺服SW
键盘变换SW
停止SW
单循环SW
危险
维修调整要领书
10-2

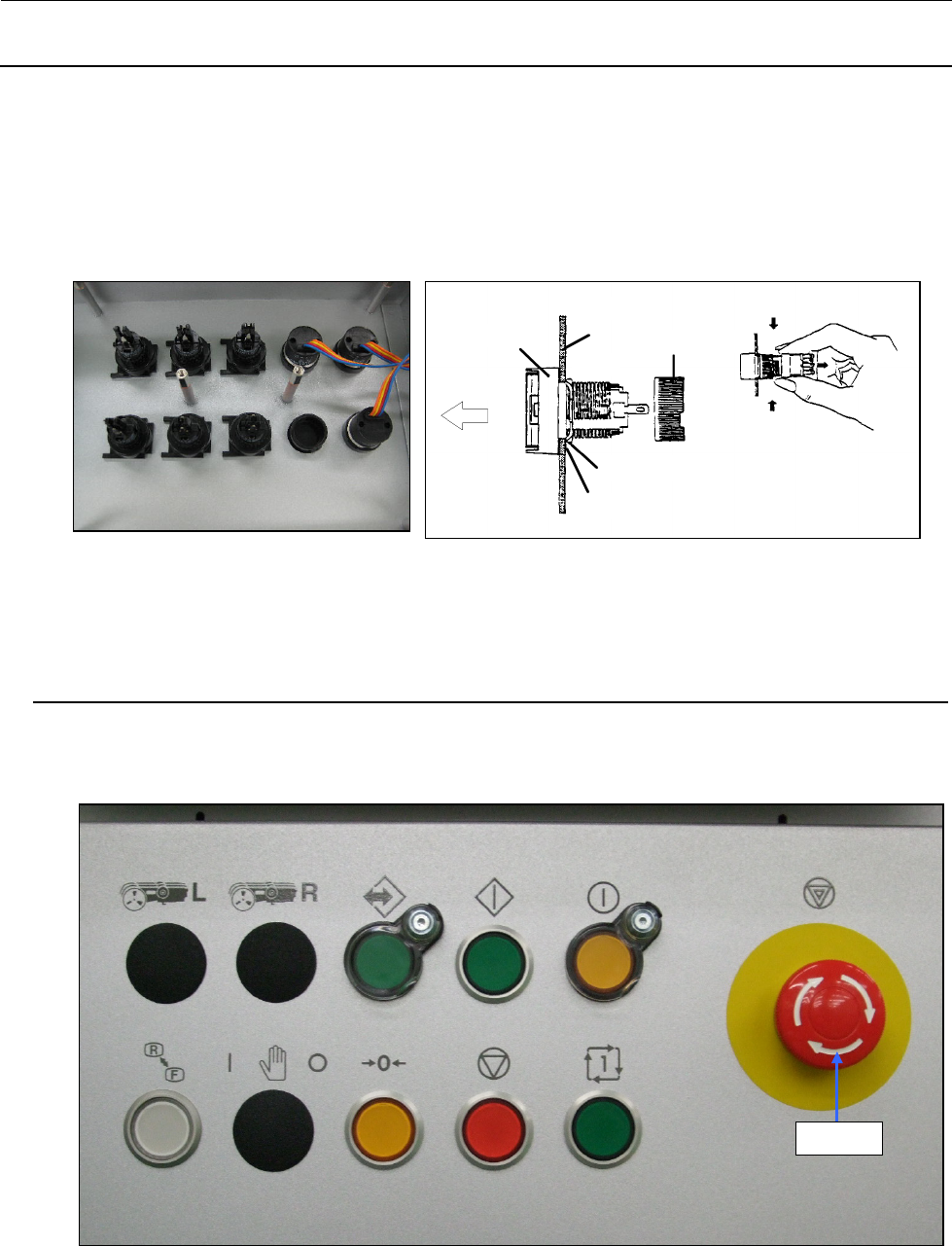

1） 请拆下前、后侧的开关面板。
（正面螺钉两处、保护罩内侧两处）
2） 卸下操作基板。
3） 拆卸开关时，要从保护罩的内侧开始一边用手按住开关上的垫片一边旋转，进行拆卸。
4） 安装时请按照相反的程序进行。
图 10-1-4 盖罩内侧 图 10-1-5 拆卸开关
※ 更换零件一览表记载在 13-9-3 章中。
10-2．
紧急停止开关的更换
1） 紧急停止开关，拆下前、后侧的①的旋钮，把开关从保护罩内侧拆卸下来。
2） 用螺丝刀卸下开关背面连接的线束，更换开关。
图 10-2-1 操作基板（前側）
※ 更换零件一览表记载在 13-9-3 章中。
旋转
箱
操作盘
拔
槽
安装螺母
固定部件
边缘
旋转
①旋钮
