维修调整要领书
10-4
10-3-2．
操作键
1） 卸下 2 个①安装螺丝，更换②SAFTY_SWITCH_KEY 操作键。

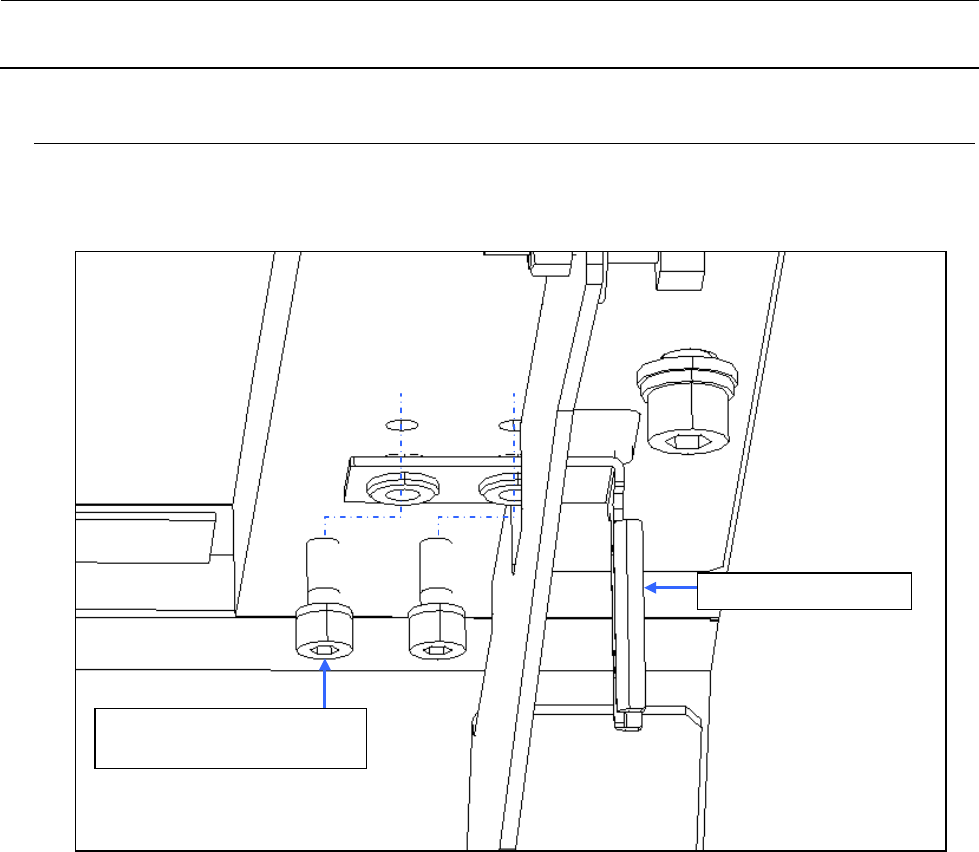

图 10-3-2-1 操作键
SL6041042TN
带垫片内六角螺栓 M4×10
SAFTY_SWITCH_KEY
维修调整要领书
10-5
10-4．
按键开关的更换（CE 对应机）
图 10-4-1 正面操作面板的开关名称
图 10-4-2 背面操作面板的开关名称
在线SW
起动SW
键盘变换SW
原点复归 SW
停止SW
单循环SW
维修键SW
起动SW
键盘变换SW
停止SW
单循环SW
维修调整要领书
10-6
1） 请拆下前、后侧的开关面板。
（正面螺钉两处、保护罩内侧两处）
2） 卸下操作基板。
3） 卸下开关时，卸下护罩里侧的开关根部（安装螺母），从护罩表面拔下箱部，进行更换。
4） 安装时请按照相反的程序进行。
图 10-4-3 盖罩内侧 图 10-4-4 拆卸开关
※ 更换零件一览表记载在 13-9-3 章中。
旋转
箱
操作盘
拔
槽
安装螺母
固定部件
边缘
旋转
关的插头和操作开关基板的插头的组合，安装时要注意方向性。
注意
