维修调整要领书 12 -2 12 -1- 2 ． 接触式面板的设置（ TECNAR T 制， TM150 - JDA03 ） 更换 LCD 监视器后，必须进行接触式面板的设置。 1 ） 确认位于 LCD 监视器前面的“ MENU ”、“ - ”按钮。 2 ） 按“ MENU ”按钮，使显示“ Monitor Setting ”画面。 3 ） 按“ - ”按钮，选择“ Monitor Setting ”画面上的“ TP Calib ”。
维修调整要领书
12-1
12
其它机器
12-1．
LCD 监视器
12-1-1．
LCD 监视器的更换方法
1） 卸下④平螺丝和⑤⑥⑦蝶形螺丝等，从③ＬＣＤ支架Ｒ卸下②ＬＣＤ支架Ｆ。
2） 卸下⑧螺丝 Cap，从①ＬＣＤ监视器卸下②ＬＣＤ支架Ｆ。
3） 安装时，请按照相反的程序进行安装。

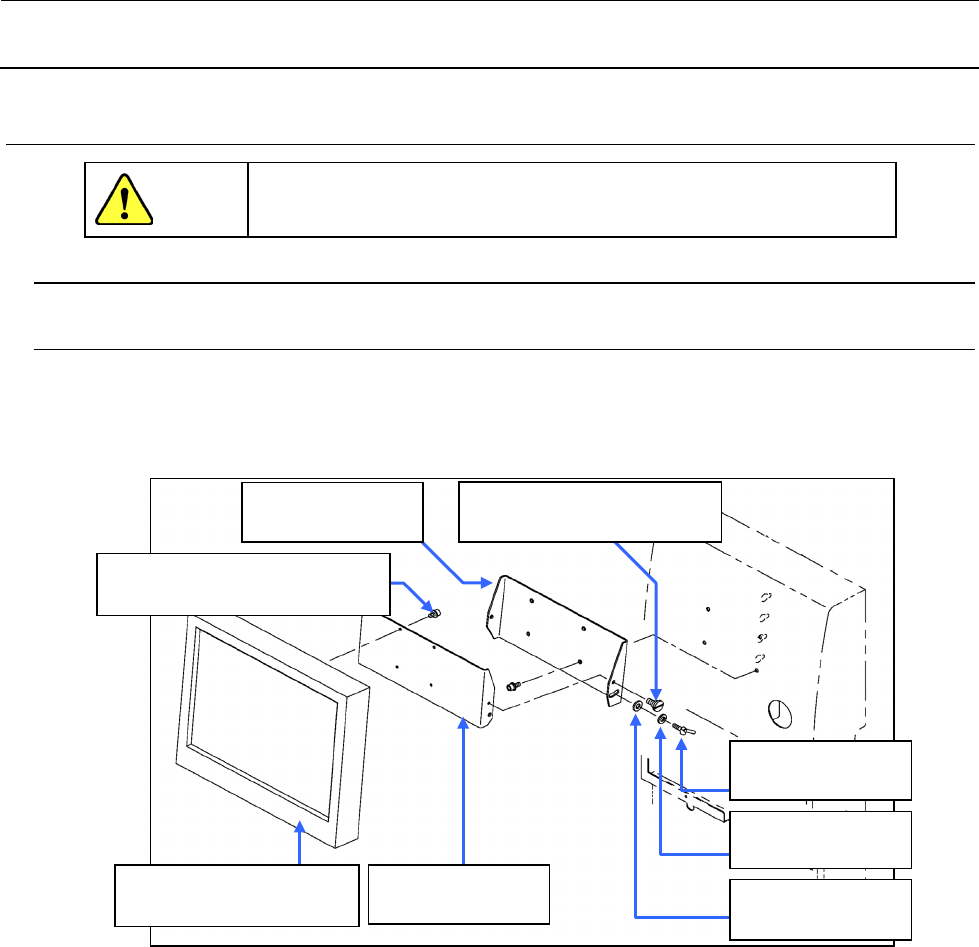

图 12-1-1-1 LCD 监视器
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
①40048083
TECNART制LCD监视器
②40047170
LCD支架Ｆ
④SD0640246SP
平头螺丝 D=6.35 H=2.4
⑧SL6041092TN
带垫片内六角螺栓 M4×10
⑤WP0641601SC
平垫片 M6
⑥WS0610002KN
弹簧垫 M6
⑦16187007
蝶形螺丝
③40047171
LCD支架Ｒ
危险
维修调整要领书
12-2
12-1-2．
接触式面板的设置（TECNART 制，TM150-JDA03）
更换 LCD 监视器后，必须进行接触式面板的设置。

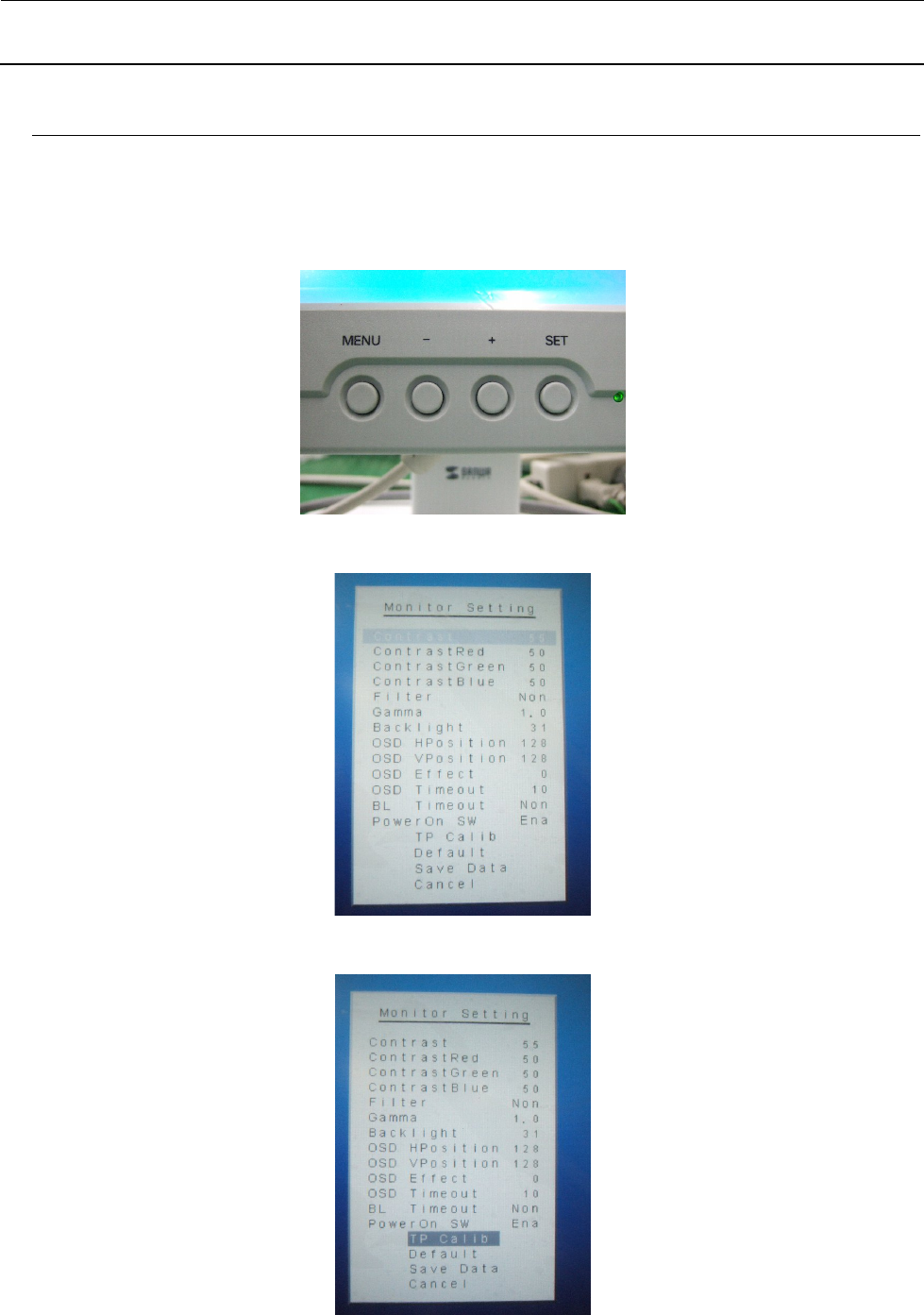

1） 确认位于 LCD 监视器前面的“MENU”、“-”按钮。
2） 按“MENU”按钮，使显示“Monitor Setting”画面。
3） 按“-”按钮，选择“Monitor Setting”画面上的“TP Calib”。
维修调整要领书
12-3

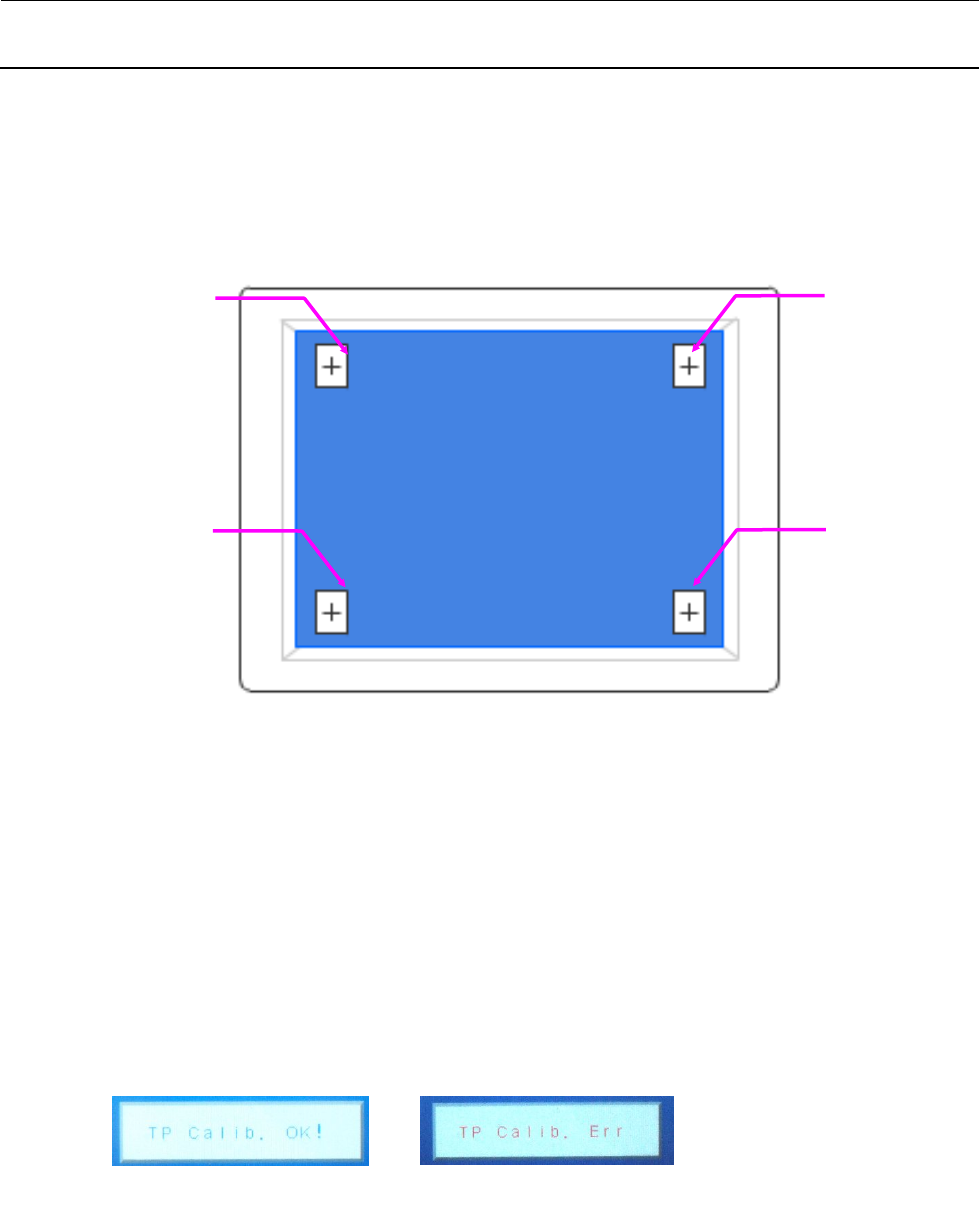

4） 如接着按“MENU”按钮，画面右下方①会显示“+”，故触摸中央部分。
5） 画面左下方②会显示“+”，故触摸中央部分。
6） 画面右上方③会显示“+”，故触摸中央部分。
7） 画面左上方④会显示“+”，故触摸中央部分。
监视器画面触摸位置
注意事项
进行接触式面板的调整时，请使用手指或头部圆形的触摸笔等。
请勿使用活动铅笔等尖头物品进行调整。校准点要按中央位置。
目标为 1mm 以内。
不小心按了标记以外的部位时，经过约 5 秒钟后会显示 ERR，请从作业 No.1 开始从新进行。
8） 最后如显示出“TP Calib. OK!”，表示正常结束。
注意事项
中途或最后显示“TP Calib. Err”时，请从作业 No.1 开始从新进行。
①
②
③ ④
正常结束 Err显示
