维修调整要领书
12-38
12-2-6．
将主机软件安装到白名单式杀毒软件用（选购品）SSD 内的方法
McAfee Embedded Security 是什么
所谓 McAfee Embedded Security（以下简称 MES），是安装到贴片机内的软件，是贴片机预防感染计
算机病毒的软件。
MES 是 McAfee（迈克菲）公司的软件，作为解决病毒的方案，这一软件采用通常称为“白名单”的方
式。
作为面向普通计算机销售的反病毒软件方式，是使用叫做病毒码的文件，收集了各种病毒特性，以此
检知非法的病毒软件等，也就是用所谓的“黑名单”方式来解决病毒问题。但是如使用这一方法，必须
始终更新最新的病毒码文件来运用，所以装入贴片机内使用就有了问题。而与此相反，“白名单”方式
是将正常安装的 OS 等软件群预先登录到被称为“白名单”的名单中，除此之外的软件则不予启动，因
为具有这一监视功能，故而不需要病毒码文件等，并且采取无限期许可方式，从而基本上不需要进行
反病毒软件的更新操作。
组入式 OS 因此具有非常好的特点，但在新导入时要把当前运行中的软件群登录到白名单里，此时如
含有病毒等非法软件则会起作用，故需注意。另外，贴片机系统软件的版本升级时，与新安装时不同，
包括 OS 在内并不是全部从新登录的，而是通过选择专用的更新模式，仅限更新中变更了的软件成为
白名单的对比更新，故而病毒的入侵大幅度减少。
由于使用了“白名单”方式，MES 启用期间会发生不能对贴片机安装软件，不能更换执行形式的文件等
情况。
如依靠 MES 来防御计算机病毒，因为是利用白名单方式进行保护，故不能执行以下事项。
･ 不能变更 EXE 文件或 DLL 文件､RTSS 文件的名称
･ 不能对 EXE 文件或 DLL 文件､RTSS 文件进行覆盖复制
･ 不能把新的 EXE 文件或 DLL 文件､RTSS 文件复制到贴片机上执行
･ 不能对已有的 EXE 文件或 DLL 文件､RTSS 文件进行复制来执行
･ 不能删除已有的 EXE 文件或 DLL 文件､RTSS 文件
･ 不能使用带有病毒防护功能的 USB
存储设备
･
不能新安装软件
因此，当进行贴片机软件版本升级及软件打补丁､向贴片机从新安装软件并执行时，须要进行以下所
列的操作来更新白名单。
并且，由于不能使用带有病毒防护功能的 USB 存储设备，请使用通常的 USB 存储设备。
1. 白名单更新一开始，MES 即不保护贴片机防御计算机病毒，为此当连接有 LAN 电缆时要拆下 LAN
电缆
2. 选择 MES 更新白名单的模式（升级模式）。选择 Windows 的“开始”→“程序”→“S3control”→
“Solidfier”→“SolidcoreCommandLine”，显示专用的命令提示。然后输入命令“sadmin bu”。
3. 进行贴片机软件版本升级及软件打补丁､新安装软件
4. 进行 EWF 的提交。从这一命令提示行中输入“ewfmgr C： -commit”
5. 选择要结束白名单更新的模式（升级模式结束）。请从命令提示行中输入“sadmin eu”。
6. 从新接通贴片机主机的电源
维修调整要领书
12-39

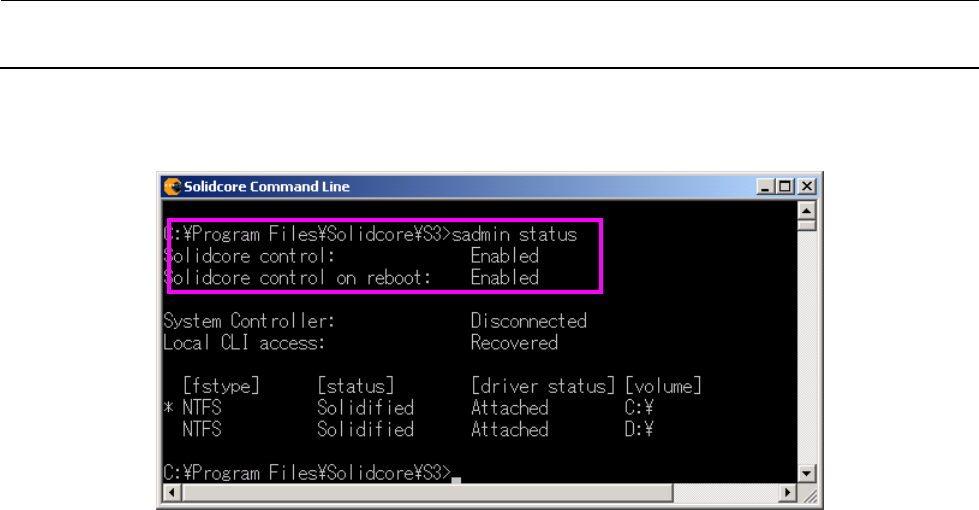

7. 电源从新接通后，再次显示“SolidcoreCommandLine”，输入“sadmin status”。输入后确认 Solidcore
control 和 Solidcore control on reboot 为 Enable（下图）
如果不是 Enable，再输入“ewfmgr c： -commit”和“sadmin eu”的命令，从新接通贴片机主机的电源。
从新接通后再次显示“SolidcoreCommandLine”，输入“sadmin status”进行再确认。
* 进行网络的设置时，不需要更改为 MES 更新白名单的模式。
维修调整要领书
12-40
12-3．
HUB-BOX（RFID 对应选项）
12-3-1．
当 HUB BOX 被安装在装置外部时
（1） 功能
具有开关・集线器功能以及与 RFID 用天线通信的功能。
RFID 读取结果经由 HUB_BOX 发送到 CPU_BOARD。
（2） LED 的意义
窗口部 1
窗口部 2
窗口部 3
名称
功能
Power 表示控制器连接有电源
Online 表示与服务器的网络连接是否已确立
Link 表示与网络的电气连接有效
Activity 表示控制器与服务器之间的数据传送
名称
功能
X1 LNK/ACT LNK：亮灯
ACT：闪烁
100 10Mbps：熄灯
100Mbps：亮灯
X2 LNK/ACT LNK：亮灯
ACT：闪烁
100 10Mbps：熄灯
100Mbps：亮灯
名称
功能
Ch1 与天线（天线阵）的通信确立：闪烁
Ch2 同上
Ch3 同上
Ch4 同上
窗口部2
窗口部1
窗口部3
