维修调整要领书 1-7 1-2 -3 ． X 轴干渉传感器（ Y-C 传感器）的更换 1 ） 若各个 R UBBER STOPPER 和 Y LI NEAR BASE 的距离为 5mm 的话，进行调整使各个 LIMIT SENSOR 为开，然后拧紧螺钉。 图 1-2-3-1 X 轴干渉传感器（ Y-C 传感器）的更换 X 轴干渉传感器 （ Y-C 传感器） Y 限位托架 YY Y 限位碰块 Y 直线基座 Y 直线基座 空隙 0.8 ～ …
维修调整要领书
1-6
1-2-2．
Y +LIMIT SENSOR
、
YB NEAR SENSOR
的更换
1） 若各个 RUBBER STOPPER 和 Y LINEAR BASE 的距离为 5mm 的话，进行调整使各个 LIMIT
SENSOR 为开，然后拧紧螺钉。

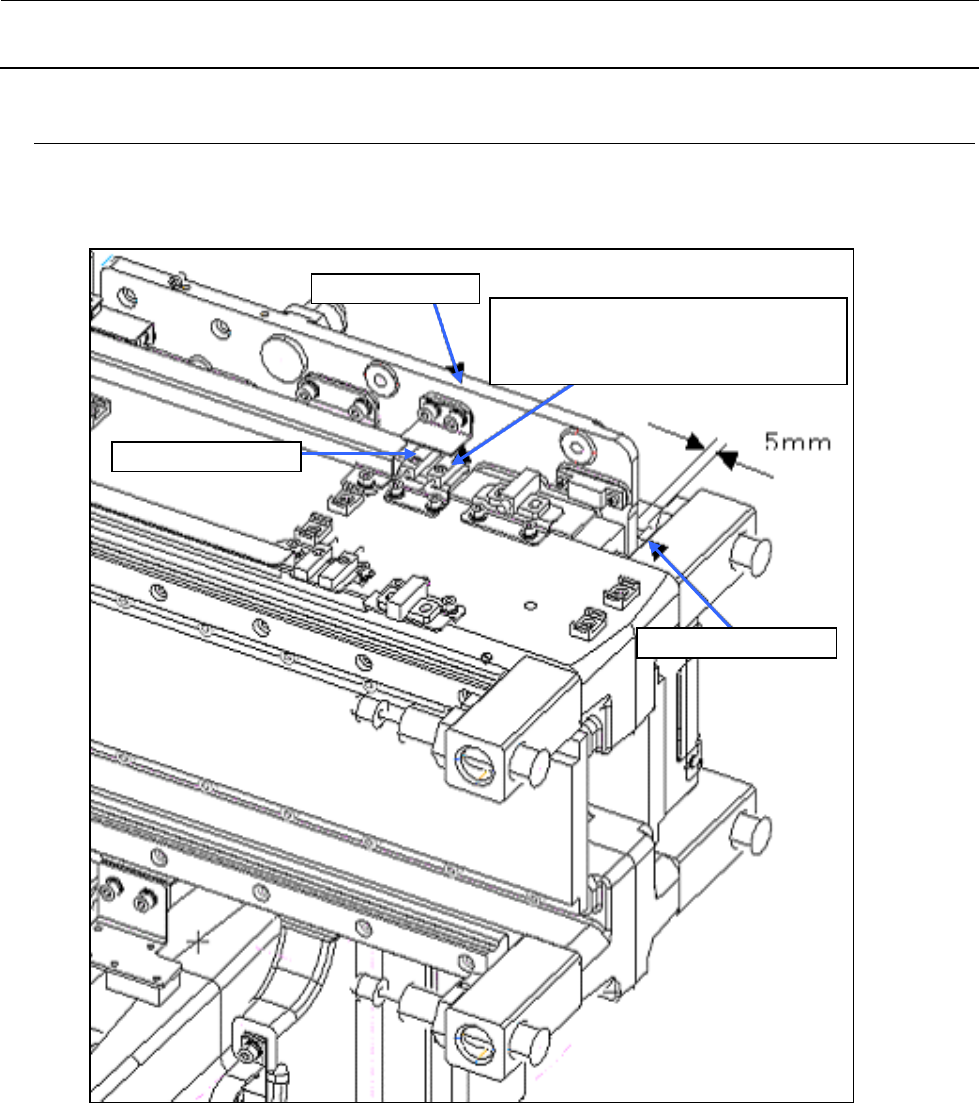

图
1-2-2-1 Y +LIMIT SENSOR
、
YB NEAR SENSOR
的更换
YB NEAR SENSOR
Y LINEAR BASE
Y +LIMIT SENSOR
（Y 轴上有 2 条 X 梁，故在 2 个地方
有 Y +LIMIT SENSOR。）
RUBBER STOPPER
维修调整要领书
1-7
1-2-3．
X
轴干渉传感器（
Y-C
传感器）的更换
1） 若各个 RUBBER STOPPER 和 Y LINEAR BASE 的距离为 5mm 的话，进行调整使各个 LIMIT
SENSOR 为开，然后拧紧螺钉。

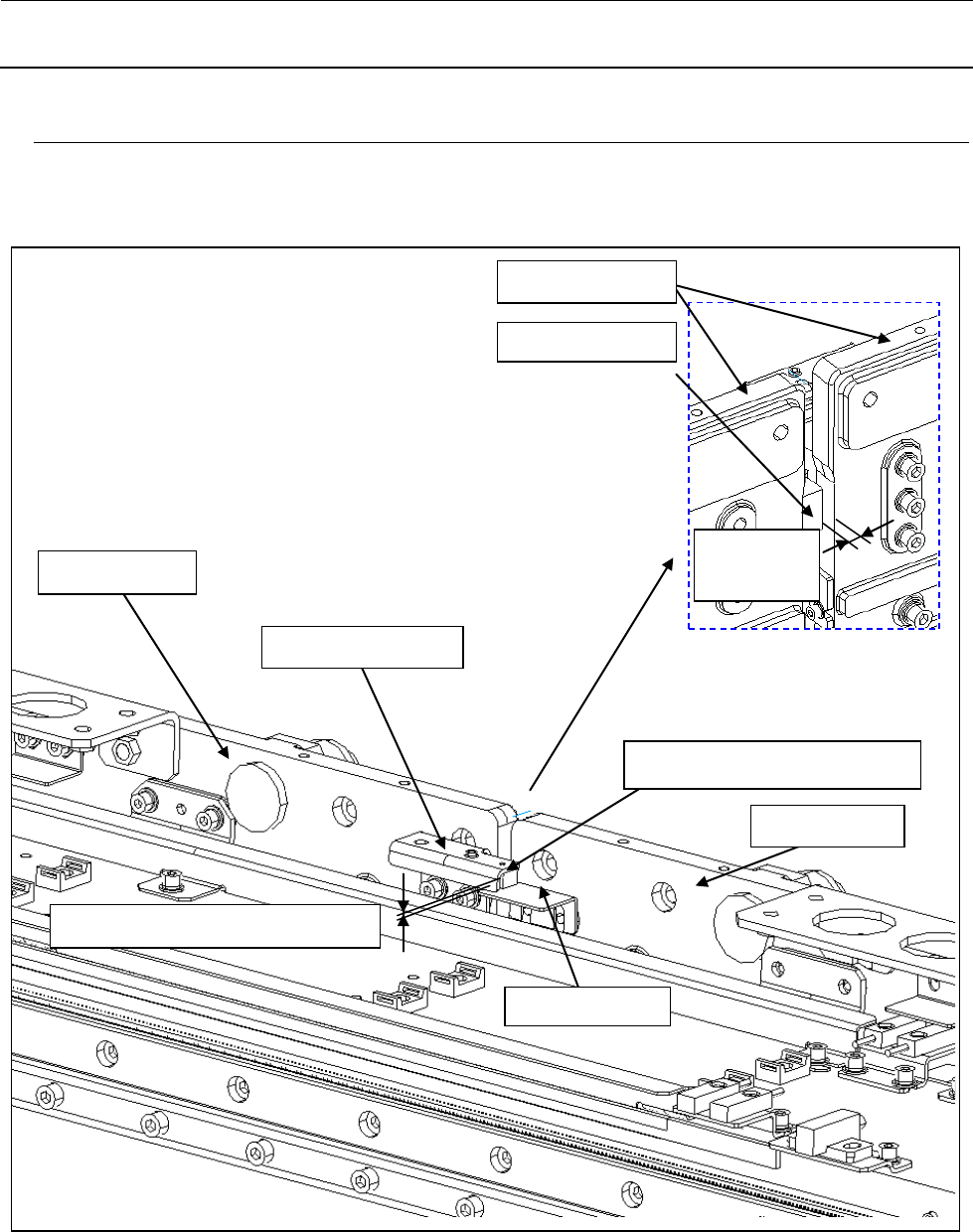

图
1-2-3-1 X
轴干渉传感器（
Y-C
传感器）的更换
X 轴干渉传感器（Y-C 传感器）
Y
限位托架
YY
Y限位碰块
Y
直线基座
Y 直线基座
空隙 0.8～1.5mm（目标 1.0mm）
从反向侧观察图
Y 直线基座
橡皮限动器
5mm 时
开关 ON
维修调整要领书
1-8
1-3．
电缆拖链的更换
1-3-1．
X
轴电缆拖链的更换
1） 拆下固定 X 电缆拖链的螺钉、六角螺母。
2） 打开 X 电缆拖链的平面，拆下扎线进行交换。
3） 在电缆拖链内侧的 4 个面上厚厚地均匀地涂上润滑剂。
（涂抹量的目标是润滑剂白白的一层能确认的程度）
4） 按照相反的顺序进行组装。此时，请注意电缆拖链内的扎线不要乱缠在一起。
※ 涂抹润滑剂时，电缆拖链内的扎线也要进行确认根据需要请再次涂抹。
GERALYN 润滑剂 (MGREAS400GA)
图
1-3-1-1 X
轴电缆拖链
SL3061232TN
带垫片圆螺钉 M6×12
NM6060001SC
内六角螺母 M6
40046786
电缆拖链 X
