维修调整要领书
12-50

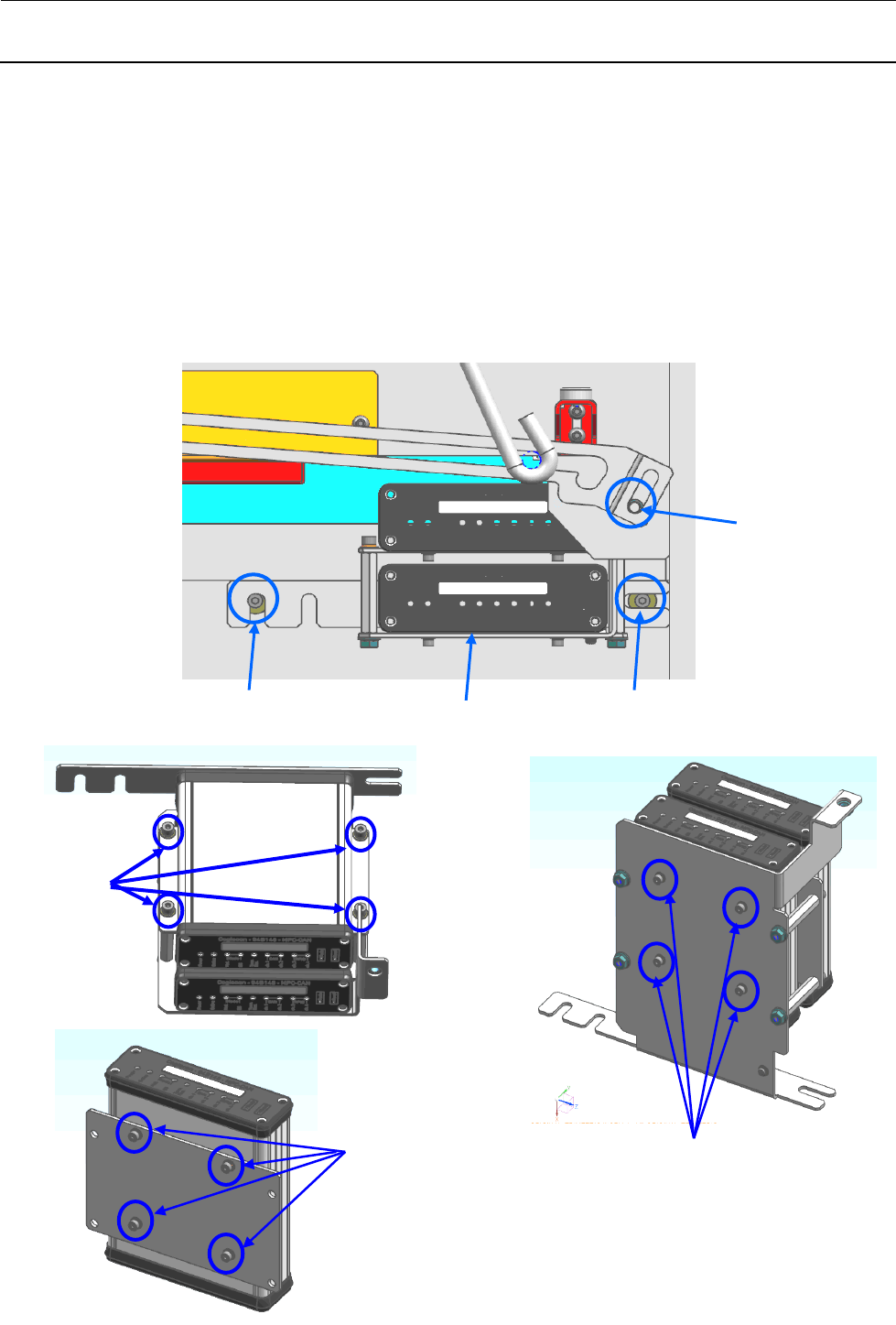

<更换 MPC-CAN >
1． 拆下螺丝①(SM3061052TN)螺丝②（SL6061492TN），拆下③MPC 组。
2． 请将连接到 MPC-CAN 的电缆全部拔下。
3． 要更换上层的 MPC-CAN 时，需拆下螺丝④（SL6030892TN），拆下内侧的螺丝⑤
（SL6030692TN）。更换后，要按照相反的步骤复原。之后，请从更换前的 MPC Prog 端子上
拆下防尘罩，安装到更换后的 MPC 上。
4． 要更换下层的 MPC-CAN 时，需拆下螺丝⑥（SL6030892TN）。
更换后，要按照相反的步骤复原。之后，请从更换前的 MPC Prog 端子上拆下防尘罩，安装到
更换后的 MPC 上。
5． 请按照『IFS-NX 使用说明书』－「附录 A 安装要领书」，进行 MPC-CAN 的注册。
⑥
③
①
②
①
④
⑤
维修调整要领书
12-51
<更换 SWITCHING HUB >
1． 请从 HUB 的 Ethernet 电缆及电源端子台拔下电源电缆。
2． 拆下螺丝②(SL3061232TN)，连同 HUB_BR③一起卸下 HUB。
3． 拆下螺丝④(SL6030592TN)，一边将 A 部向上方向拉，一边从⑤DIN RAIL 拆下。
4． 从要更换的 HUB 上拆下 B 部的 2 处螺丝。
5． 更换后，要按照相反的步骤恢复。
6． 请将更换前的 HUB 上保护空闲端口的防尘罩拆下，安装到更换后的 HUB 上。
<更换电动更换台车台架 ID 基板>
1．拆下螺丝①(SL6030692TN)，拆下托架。
2．请拔下连接到 ID 基板的电缆。
②
④
③
⑤
电源端子台
白
黑
绿／黄
拆下平头螺丝。
B
部
A
部
维修调整要领书
12-52
3．请拆下螺丝②(SL4030681SC)，更换台架 ID 基板（40169045）。
更换时请仅将 DIPSW 的 1～4 设定为与更换前基板的设定相同。（参见下图）。
请勿变更 DIPSW 的 5～8。
4．更换后，要按照相反的步骤复原。
1
2
3
4
5
6
7
8
O
N
DIPSW
的设定
①
①
②
②
