维修调整要领书 12 -52 3 ．请拆下螺丝② ( SL4030681SC ) ，更换台架 ID 基板（ 40169045 ）。 更换时请仅将 DIPSW 的 1 ～ 4 设定为与更换前基板的设定相同。（参见下图）。 请勿变更 DIPSW 的 5 ～ 8 。 4 ．更换后，要按照相反的步骤复原。 1 2 3 4 5 6 7 8 O N DIPSW 的设定 ① ① ② ②
维修调整要领书
12-51

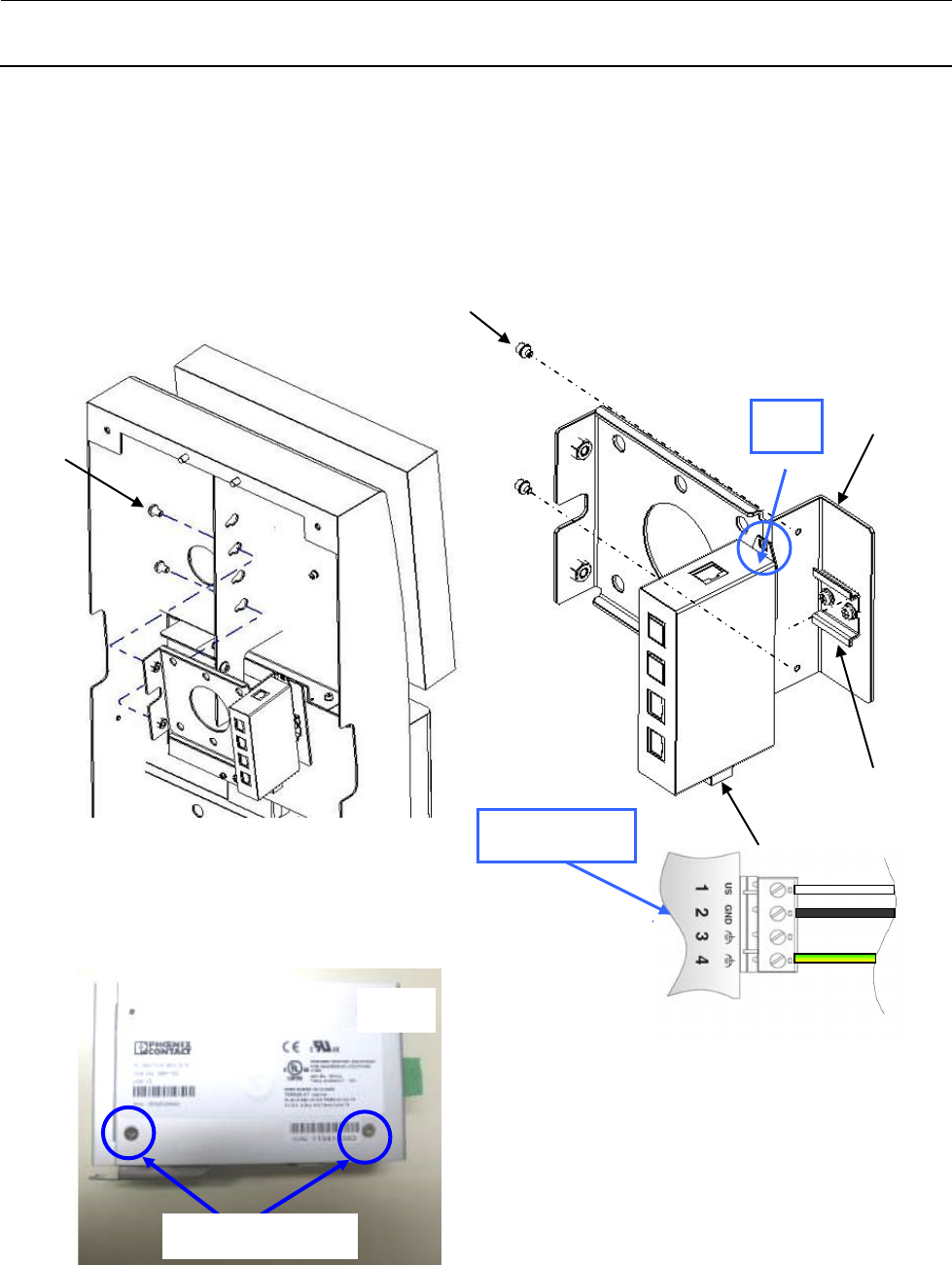

<更换 SWITCHING HUB >
1． 请从 HUB 的 Ethernet 电缆及电源端子台拔下电源电缆。
2． 拆下螺丝②(SL3061232TN)，连同 HUB_BR③一起卸下 HUB。
3． 拆下螺丝④(SL6030592TN)，一边将 A 部向上方向拉，一边从⑤DIN RAIL 拆下。
4． 从要更换的 HUB 上拆下 B 部的 2 处螺丝。
5． 更换后，要按照相反的步骤恢复。
6． 请将更换前的 HUB 上保护空闲端口的防尘罩拆下，安装到更换后的 HUB 上。

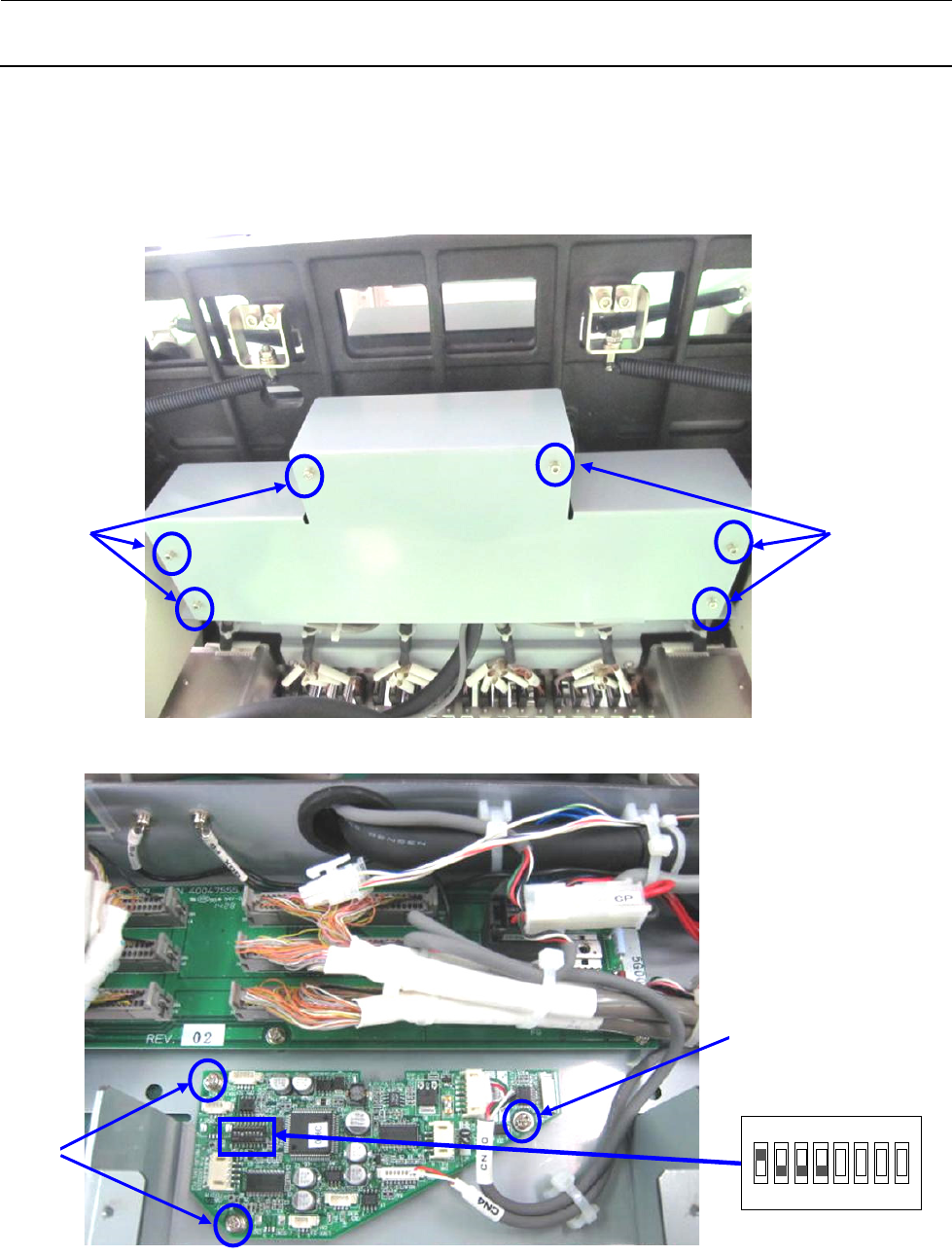

<更换电动更换台车台架 ID 基板>
1．拆下螺丝①(SL6030692TN)，拆下托架。
2．请拔下连接到 ID 基板的电缆。
②
④
③
⑤
电源端子台
白
黑
绿／黄
拆下平头螺丝。
B
部
A
部
维修调整要领书
12-52
3．请拆下螺丝②(SL4030681SC)，更换台架 ID 基板（40169045）。
更换时请仅将 DIPSW 的 1～4 设定为与更换前基板的设定相同。（参见下图）。
请勿变更 DIPSW 的 5～8。
4．更换后，要按照相反的步骤复原。
1
2
3
4
5
6
7
8
O
N
DIPSW
的设定
①
①
②
②
维修调整要领书
12-53

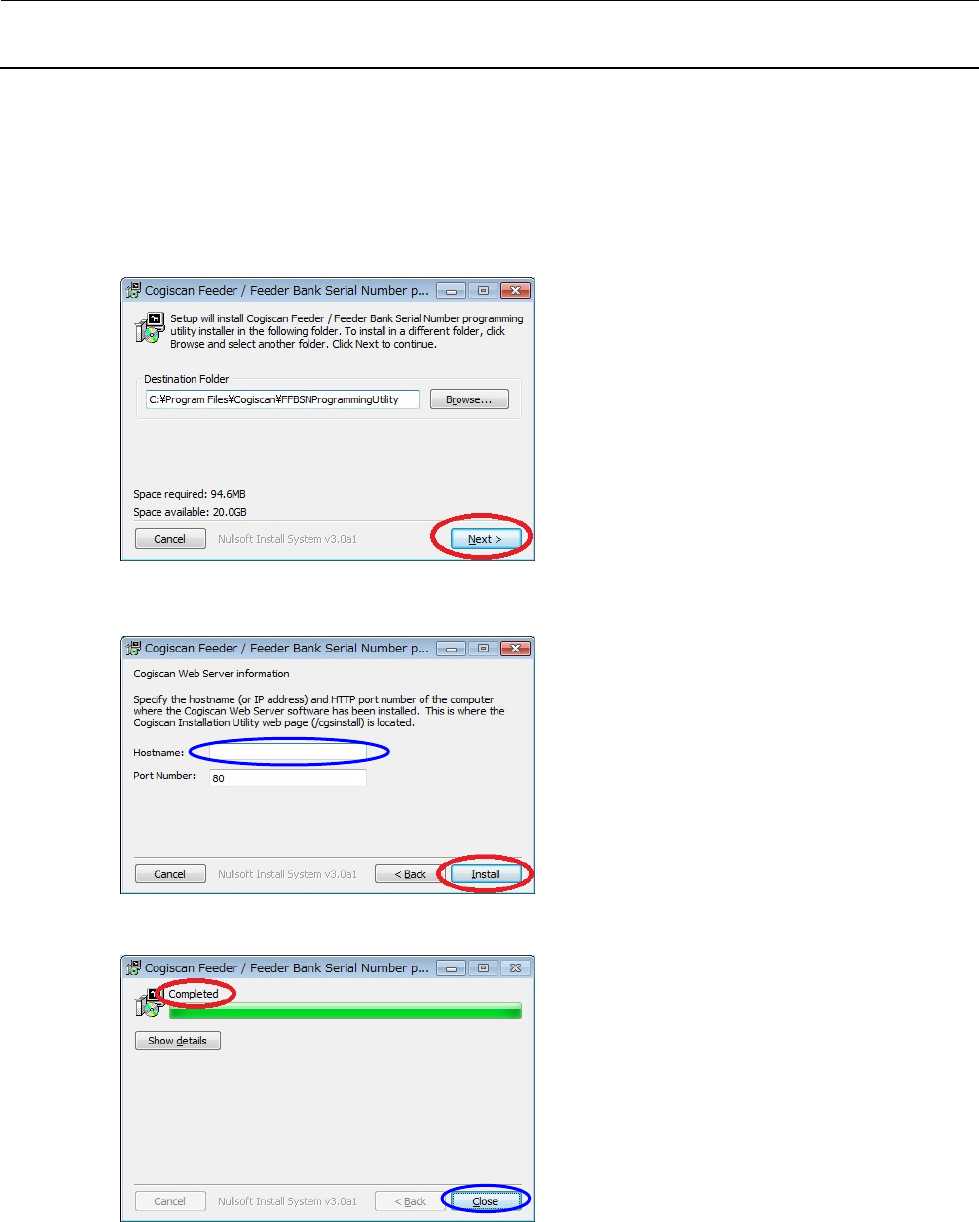

(4) 向台架 ID 基板写入 ID 的步骤
更换台架 ID 基板时，请按照步骤实施 ID 的写入。
1．将工具软件安装复制到顾客的客户端 PC 中。
①cgs-FFBSNProgrammingUtility.exe ※IFS-NX 安装 DVD \Server\mpc-can
②启动「cgs-FFBSNProgrammingUtility.exe」，按下「Next」按钮。
③在「Hostname」中设定客户 IFS 服务器的 IP 地址，按下「Install」按钮。
④显示「Completed」安装即完成。请按「Close」按钮关闭画面。
