维修调整要领书 12 - 53 (4) 向台架 ID 基板写入 ID 的步骤 更换台架 ID 基板时，请按照步骤实施 ID 的写入。 1 ．将工具软件安装复制到顾客的客户端 PC 中。 ① cgs - FFB SNProgrammin gUtility.exe ※ IFS - NX 安装 DV D \Server\ mpc - can ②启动「 cgs - FFB SNProgrammin gUtility.exe 」，按下「 N ex…
维修调整要领书
12-52
3．请拆下螺丝②(SL4030681SC)，更换台架 ID 基板（40169045）。
更换时请仅将 DIPSW 的 1～4 设定为与更换前基板的设定相同。（参见下图）。
请勿变更 DIPSW 的 5～8。
4．更换后，要按照相反的步骤复原。
1
2
3
4
5
6
7
8
O
N
DIPSW
的设定
①
①
②
②
维修调整要领书
12-53
(4) 向台架 ID 基板写入 ID 的步骤
更换台架 ID 基板时，请按照步骤实施 ID 的写入。
1．将工具软件安装复制到顾客的客户端 PC 中。
①cgs-FFBSNProgrammingUtility.exe ※IFS-NX 安装 DVD \Server\mpc-can
②启动「cgs-FFBSNProgrammingUtility.exe」，按下「Next」按钮。
③在「Hostname」中设定客户 IFS 服务器的 IP 地址，按下「Install」按钮。
④显示「Completed」安装即完成。请按「Close」按钮关闭画面。

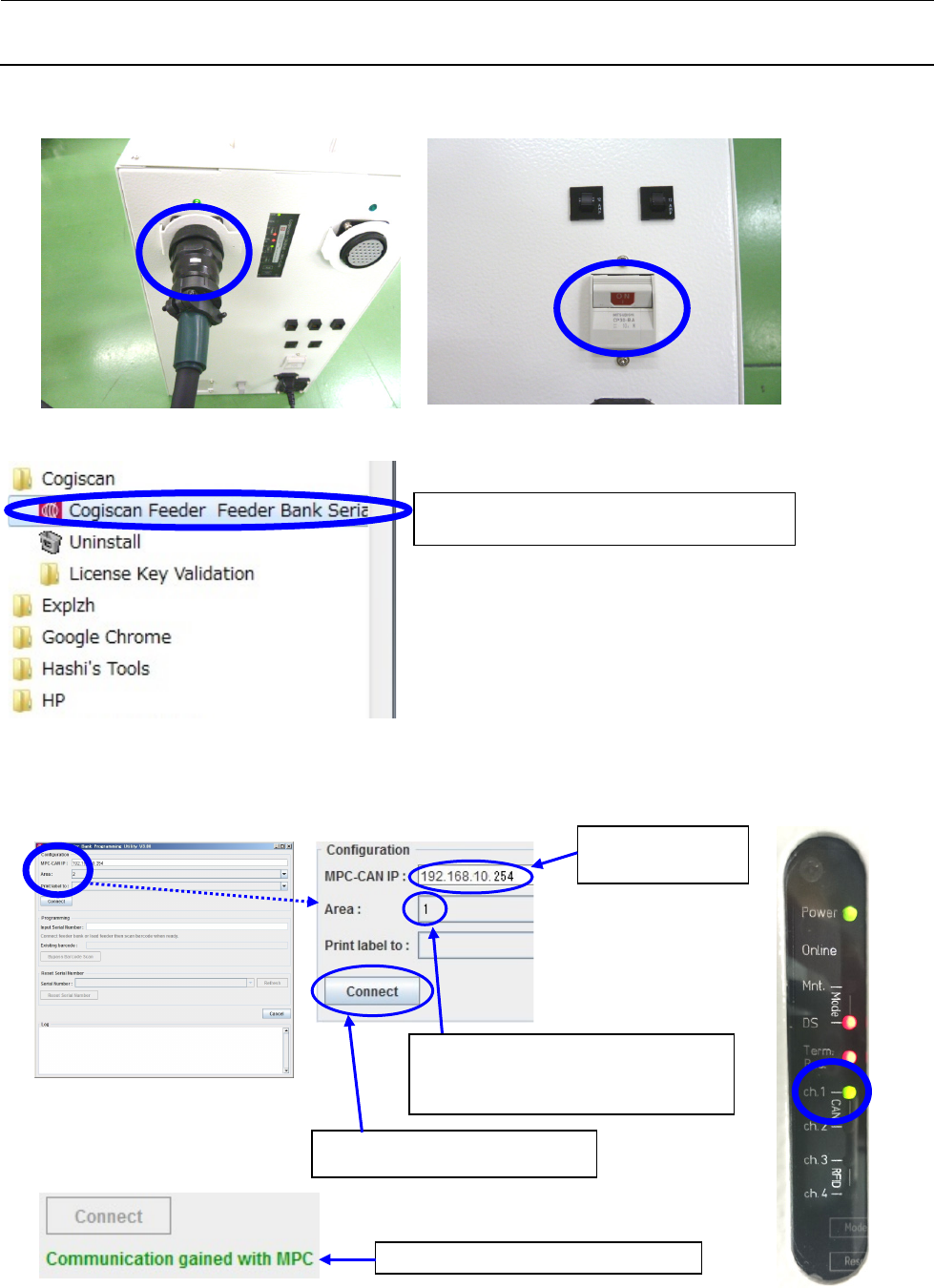

维修调整要领书
12-54
2． 将更换基板后的台架连接到客户的外部准备电源（PW02）上，接通电源。
3． 启动台架 ID 写入软件。
4． 连接台架基板。
选择
[
开始菜单
] - [
所有程序
] –
[Cogiscan] - [Cogiscan Feeder...]。
IP
请输入外部准备电
源(PW02)的 IP 地址。
连接的设定完成后，
请按[Connect]按钮。
连接成功时，显示如此。
确认外部准备电源的
CAN
的
ch
，
输入 LED 亮灯的 ch 的数字。
※为右图时，要输入「1」。
LED
熄灭时请检查连接。
